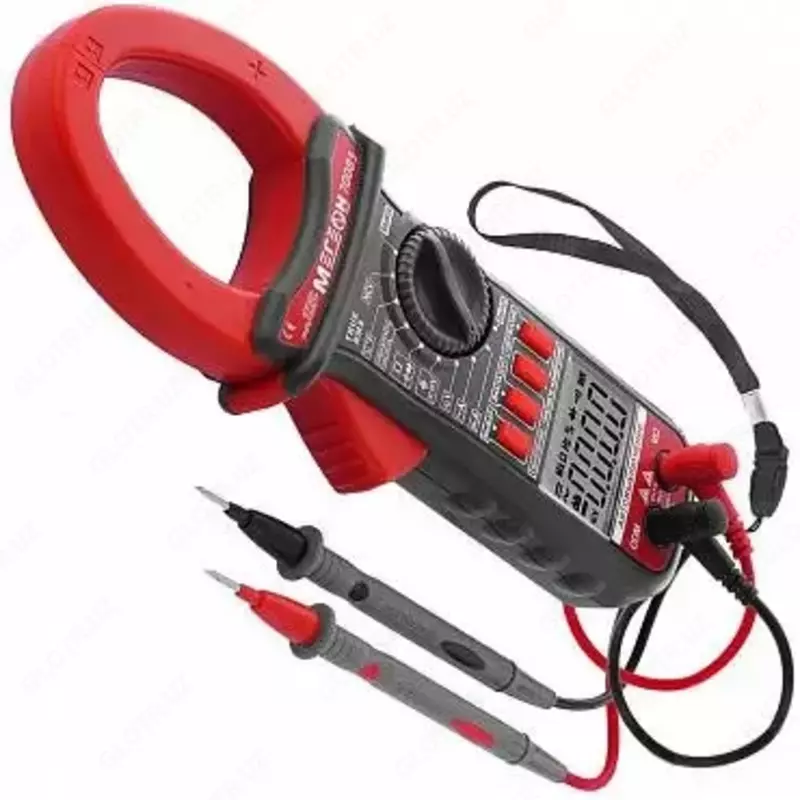

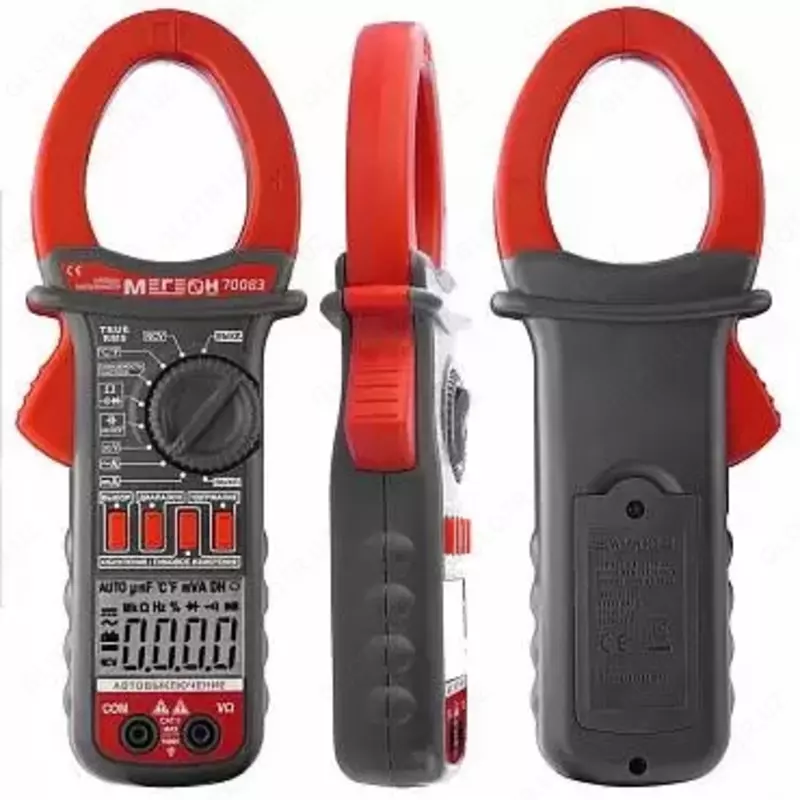

MEGEON 70083 - raqamli qisqich o'lchagich, multimetr

MEGEON 70083 xususiyatlari
doimiy kuchlanishni o'lchash

Diapazon

Ruxsat

Aniqlik

Qarshilik

0,4V

0,1 mV

±0,8% + 2 e.m.r.

≈ 100 mOm

4B

1mV

≈ 10 mOm

40V

10mV

400V

0,1V

1000V

1B

±1% + 3 e.m.r.

AC kuchlanishni o'lchash sinusoidal (10...1000 Gts), kvadrat to'lqin (10...400Hz)

0,4V

0,1 mV

±1,2% + 5 e.m.r.

≈ 100 mOm

4B

1mV

≈ 10 mOm

40V

10mV

400V

0,1V

700V

1B

±1,5% + 5 e.m.r.

AC tokni o'lchash (50…60Hz)

Diapazon

Ruxsat

Aniqlik

40A

10mA

± 2% + 20 e.m.r.

400A

0,1A

± 2% + 5 e.m.r.

1000A

1A

DC oqimini o'lchash

40A

10mA

± 2% + 20 e.m.r.

400A

100mA

± 2% + 5 e.m.r.

1000A

1A

Qarshilikni o'lchash (haddan tashqari yukdan himoya qilish 150V)

400 Ohm

0,1 ohm

± 1% + 3 e.m.r.

4 kOm

1 ohm

40 kOm

10 ohm

400 kOm

100 Ohm

4 mOm

1 kOm

40 mOm

10 kOm

± 1,5% + 5 e.m.r.

Imkoniyatlarni o'lchash (Haddan tashqari yuk himoyasi 150V), o'lchash < 30 pF mumkin emas.

10 nF

1 pF

± 3% + 5 e.m.r.

100 nF

10 pF

1 mkF

0,1 nF

10 mkF

1 nF

100 mkF

10 nF

1000 mkF

0,1 mkF

10 000 mkF

1 mkF

± 5% + 5 e.m.r.

Chastotani o'lchash (maksimal kuchlanish 30V)

10 Gts

0,001 Gts

± 0,5% + 3 e.m.r.

100 Gts

0,01 Gts

1 kHz

0,1 Gts

10 kHz

1 Gts

100 kHz

10 Gts

1 MGts

100 Gts

10 MGts

1 kHz

Ish haqini o'lchash (maksimal kuchlanish 30V)

1...99%

0,1%

0,5% + 3e.m.r.

Haroratni o'lchash (kontaktli termojuft yordamida)

- 50…300°S

1°C

±1% + 5 e.m.r.

301…1000°S

±2% + 5 e.m.r.

- 58…600°F

1° F

±1,5% + 6 e.m.r.

601…1832° F

±2% + 6 e.m.r.

Diyotlarni va zanjirning uzluksizligini tekshirish

Rejim

Ko'rsatish qiymati

Sinov shartlari

Diyot sinovi

Diyot bo'ylab taxminan oldinga kuchlanish pasayishini ko'rsatadi

to'g'ridan-to'g'ri oqim ≈ 1,5 mA, teskari doimiy kuchlanish taxminan ≈ 3 V.

Sinovni sindirish

Agar sinovdan o'tkazilayotgan kontaktlarning zanglashiga olib keladigan qarshiligi 90 Ohm ±20 Ohm dan kam bo'lsa, displeyda 400 Ohm dan ortiq bo'lsa, ovozli signal eshitiladi;

Ochiq elektron kuchlanish ≈ 0,5V

Umumiy xususiyatlar

Parametr

Ma'nosi

Oziqlanish

Batareya 9V turi 6F22 (Krona)

foydalanish shartlari

Harorat: 0...50°C

Nisbiy namlik: 20…70%

Tashish va saqlash shartlari

Harorat: -20...60°S

Nisbiy namlik: 10...80% kondensatsiz

O'lchamlari

250x95x40mm

Og'irligi

395 g batareya bilan
