Межцентромеры ТУ 2-034-515-80

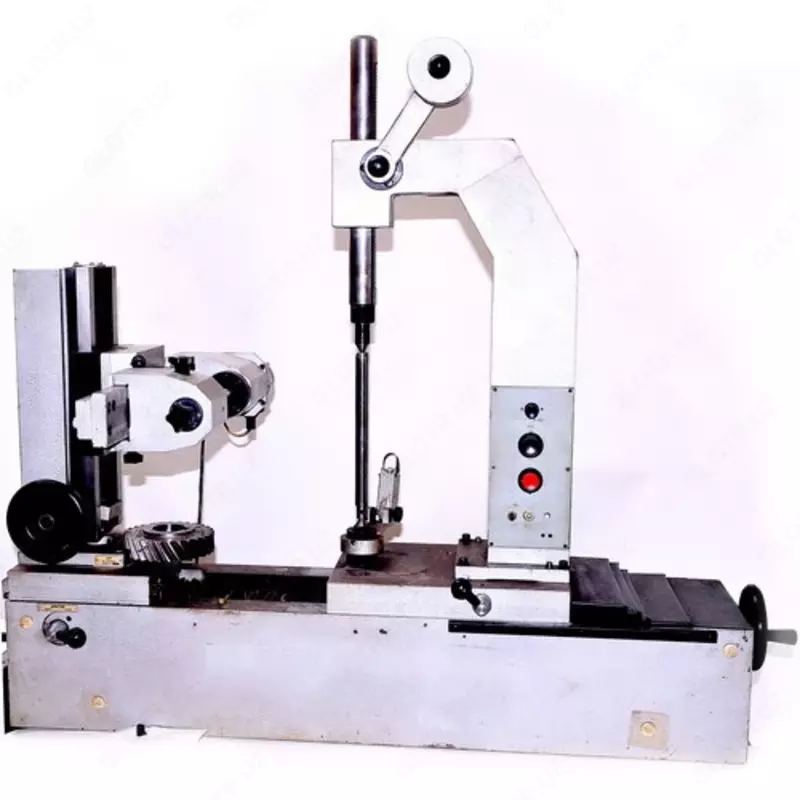

Прибор  для   контроля   измерительного   межцентрового расстояния зубчатых колес модель   МЦ-400

Прибор предназначен для контроля в цеховых условиях цилиндрических насадных прямозубых и узких косозубых зубчатых колес последующим параметрам: колебания измерительного межцентрового расстояния за оборот колеса, предусмотренного контролем кинематической точности зубчатых колес; колебания измерительного межцентрового расстояния на одном зубе, определяющего циклическую погрешность колеса, характеризующую плавность работы; верхнее и нижнее предельные отклонения измерительного межосевого расстояния от номинального (позволяет определить, максимальную и минимальную величину бокового зазора за оборот колеса).

При использовании специальных наладок, которые поставляются по требованию заказчика за отдельную плату, на приборе можно проверять: цилиндрические зубчатые колеса  внутреннего зацепления; валковые зубчатые колеса; конические зубчатые колеса; червячные пары; насадные цилиндрические зубчатые колеса малого диаметра.

Модуль контролируемых колес, мм	1-10
Межцентровое расстояние при контроле, мм:
цилиндрических насадных колес	40-400
колес внутреннего зацепления	40-310
цилиндрических  насадных  колес  малого  диаметра валковых колес:
наибольший диаметр	100
длина	100-320
конических зубчатых колес:
межосевой угол зацепления, град	90
диаметр  контролируемых  колес червячных пар:	20-320
наибольший диаметр	100
наибольшая  длина	240
Цена деления измерительной головки, мм	0,001
Габаритные размеры, мм	1100х710х520
Масса, кг	200
