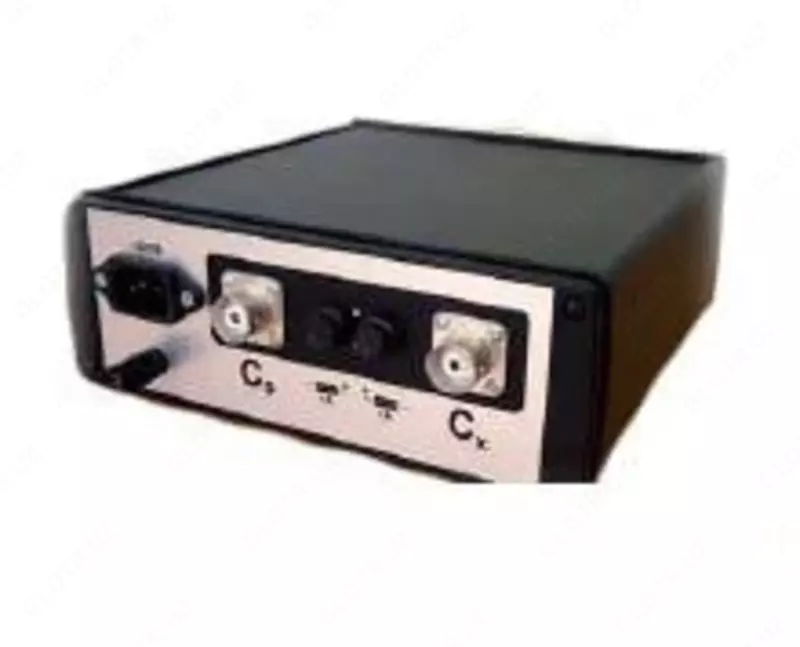

МЕП-7ис — многочастотный цифровой измеритель тангенса угла диэлектрических потерь и емкости изоляции

Описание многочастотного цифрового измерителя тангенса угла диэлектрических потерь и емкости изоляции МЕП-7ис:

Измеритель МЕП-7ис представляет собой прибор нового поколения, в котором реализован математический метод цифровой обработки сигналов (кратно-масштабный анализ функций), обеспечивающий получение точных результатов в условиях сильных электромагнитных помех.

В отличие от известных измерителей компенсационного или компараторного типа с аналоговыми элементами, в основу принципа действия МЕП-7ис положен метод интенсивной потоковой обработки входных сигналов параллельно работающими согласованными цифровыми фильтрами.

Цифровую обработку входных сигналов со скоростью, порядка, 40 миллионов отсчетов в секунду в приборе выполняют электрически программируемые логические интегральные схемы (ПЛИС). Потоковая обработка обеспечивает точное определение характеристик основной гармоники входных сигналов (частота, амплитуда и фаза), построение векторной диаграммы и затем расчет тангенса угла диэлектрических потерь и других параметров.

Цифровая часть измерителя реализована по технологии «система на кристалле». Процессор интегрирован с обработчиком данных, для чего использована отечественная аппаратная платформа, адаптированная для управления точными измерительными приборами. Производительность 28-нм СНК эквивалентна процессору с тактовой частотой 1 ГГц, что обеспечивает высокую точность измерений и подавление помех.

Особенности многочастотного цифрового измерителя тангенса угла диэлектрических потерь и емкости изоляции МЕП-7ис:

• Возможность проведения измерений по «прямой» и «инверсной» схемам при различных напряжениях.
• Выполнение измерений на разных частотах для получения более достоверной оценки состояния изоляции.
• Высокая точность измерений в условиях действующих подстанций благодаря отстройке от промышленной частоты и методу измерений.
• Компактная модульная конструкция, удобство переноски.
• Безопасность проведения работ благодаря оптической развязке.
• Дружественный интерфейс, обработка и оценка результатов измерений в режиме реального времени, настройка нужной формы протоколов испытаний в результате применения ПК с управляющим программным обеспечением.

Технические характеристики многочастотного цифрового измерителя тангенса угла диэлектрических потерь и емкости изоляции МЕП-7ис:
