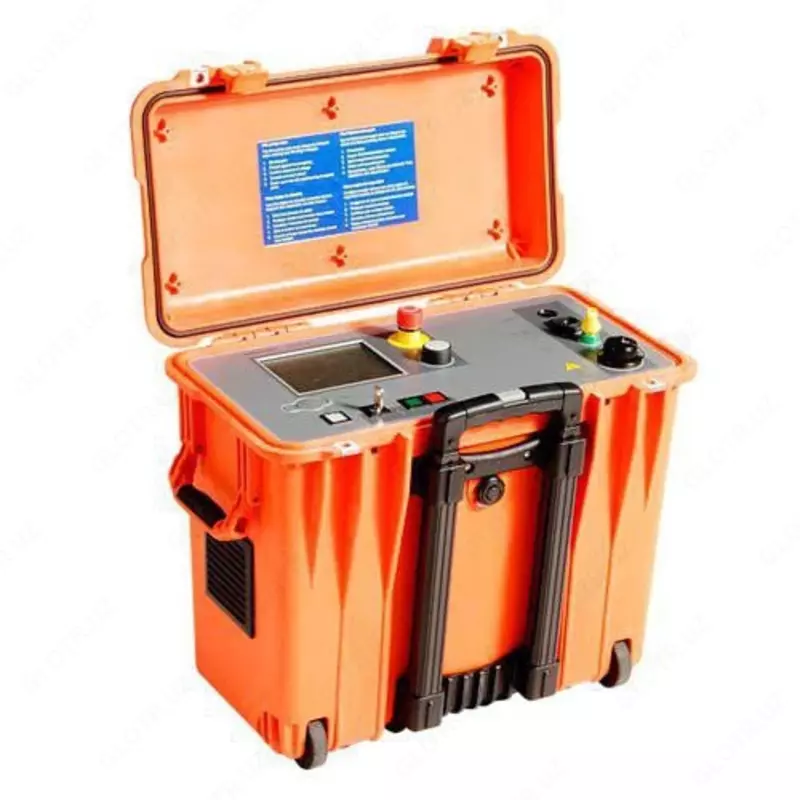

MFM 10 — система поиска повреждений оболочки методом биполярного падения напряжения

Kod: P-0885608 Ushbu mahsulot sotuvda mavjud emas

Tavsifi

Описание системы поиска повреждений оболочки методом биполярного падения напряжения MFM 10:
Достоинства системы поиска повреждений оболочки методом биполярного падения напряжения MFM 10:

Испытательное напряжение до ±10 kV DC;

Биполярное измерение;

Ток длительной нагрузки до 750 мА;

Всего один вв-соединительный кабель;

Управление посредством датчика и сенсорного экрана;

Автоматическое измерение и протоколирование.

Интуитивное управление с помощью меню позволяет пользователям MFM 10 в автоматическом режиме очень просто испытывать оболочку кабеля, осуществлять предварительную и точную локализацию повреждений оболочки, измерять и обрабатывать данные.
Ввод данных осуществляется через испытанный принцип SebaKMT «Easy Go» сельсин-датчика и сенсорной панели. Мультисекционная функция позволяет ввод отдельных сегментов кабеля с разными параметрами.
Очень мощный 10 кВ источник с положительной и отрицательной полярностью позволяет проводить испытания вв-кабелей с толстой внешней оболочкой. Биполярная модификация позволяет устранять термоэлектрические и гальванические воздействия.
Благодаря току до 750 мА при трудных случаях повреждений оболочки можно осуществлять и «прожиг».
Встроенная функция протоколирования в сочетании с ПО Easyprot позволяет просто и надежно протоколировать результаты измерений.

Крепкий чемодан IP54 PELI – простота в обращении;
Мощный аккумулятор;
Предваритительная локализация методом падения напряжения;
Высокая точность благодаря биполярному измерению;
Измерение, независимое от сопротивления вспомогательных жил и кабеля;
Очень быстрое, автоматическое измерение;
Распознавание, сохранение и протоколирование быстрых процессов (импульсный контакт, пробои, высыхание);
Протоколирование при помощи ПО Easyprot;
Прожиг;
Распознавание корректного соединения при испытании;
Рспознавание высокоомных повреждений в кабеле;
Встроенное разрядное устройство.

Параметр	Значение
Функции	испытание, предварительная и точная локализация,прожиг, измерение сопротивления, ограничение тока/ напряжения, регистрация быстрых процессов
Индикация	5,7’’ 320 x 240; ЖКД, светодиодная подсветка фона
Управление	Сельсин-датчик /сенсорная панель
Выходное напряжение	0 … 10 кВ DC, биполярное
Выходной ток	750 мА@0,4 кВ, 60мA@5 кВ, 30 мА@10 кВ
Точная локализация	0 … 10 кВ DC тактовый импульс
Погрешность	± 0,1%
Определяемые секции	50 секций
Протоколирование	Easyprot через USB stick
Питание	88 … 264 В, 50 … 60 Гц, 800 ВА
Батарея	NIMH, 340 Втч, все режимы
DC питание	12 В … 24 В DC / для зарядки
Максимальная емкость	10 µФ
Условия работы	-25 °C … +55 °C, 93% влажность
IP класс	IP 54, при закрытой крышке
Габариты	500 x 457 x 305 мм
Масса	20 кг
