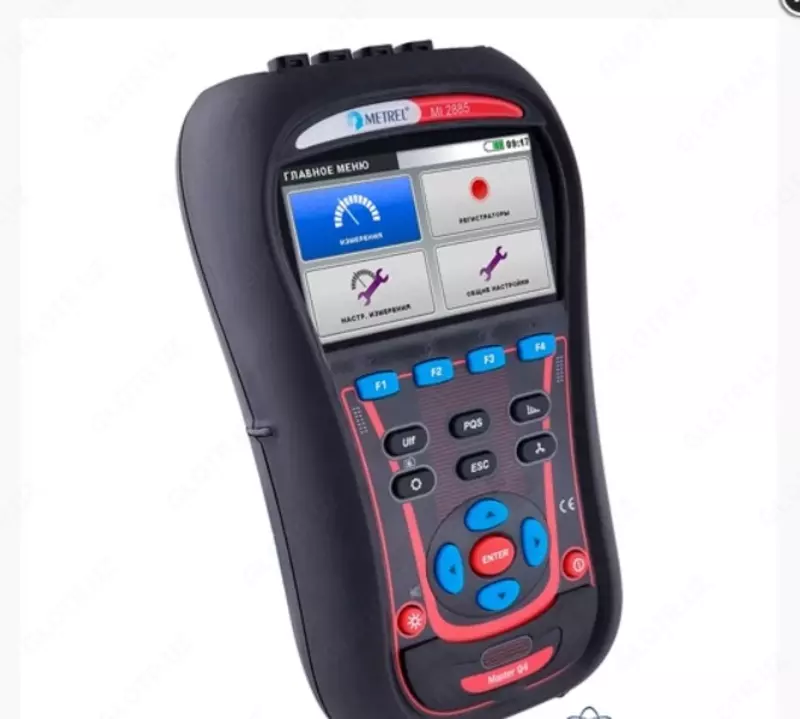

MI 2885 - quvvat sifati analizatori

MI 2885 quvvat sifati analizatorining texnik xususiyatlari:
O'lchangan miqdor O'lchov diapazoni O'lchov xatosi
Voltaj (L-L) 50...1730 V ±0,5%U nom
Oqim (RMS) 6 kA gacha (tanlangan qisqichga qarab) ± 1,8% dan ko'p emas (tanlangan qisqichga qarab)
Chastotasi 42,5...69,0 Hz ±10 MGts
Quvvat IEC 61557-12 ga muvofiq kuchlanish va oqim o'lchash diapazonlari ichida
Energiya IEC 62053-21 va IEC 62.53-23 ga muvofiq 999 GVt soatgacha
Harmonika 0...20% GOST 30804.4.7 bo'yicha
Interharmonika 0...20% GOST 30804.4.7 bo'yicha
Kuchlanishning pasayishi, ortiqcha kuchlanish, kuchlanishning uzilishi 10...150%U nom ±1% U nom
Quvvat manbai 100...240 V 50 Gts yoki 9 V doimiy (6 AA batareyasi)
Haddan tashqari kuchlanish toifasi CAT IV 600 V/CAT III 1000 V
Gabarit o'lchamlari 230x140x80 mm
Og'irligi 1 kg
MI 2893, MI 2892, MI 2885 va MI 2883 sifat analizatorlarining qiyosiy jadvali:
Parametr MI 2893 MI 2892 MI 2885 MI 2883
Kirish kuchlanishlari soni 4 4 4 4
Joriy kirishlar soni 4 4 4 4
Maksimal fazaviy kuchlanish 1730 V 1730 V 1730 V 1730 V
Osiloskop funktsiyasi + + + +
Harmonik komponentlarni o'lchash va THD + + + +
Interharmonik komponentlarni o'lchash + + + +
Chastotani o'lchash + + + +
Quvvat va energiyani o'lchash + + + +
Quvvat faktorini va cos f + + + + ni o'lchash
Neytral oqim o'lchovi + + + opsiyasi
Asimmetriya koeffitsientlarini o'lchash + + + +
Ekranda fazaviy diagramma va assimetriya diagrammasini qurish + + + +
Miltillash dozasini o'lchash + + + +
Ekranda assimetriya va faza diagrammalarini ko'rsatish + + + +
Maxsus kuchlanish hodisalari uchun ro'yxatga olish rejimi (sags, haddan tashqari kuchlanish, uzilishlar) + + + +
Vaqtinchalik jarayonlarni ro'yxatga olish + + - -
Vaqtinchalik jarayonlarni qayd etish uchun namuna olish chastotasi
