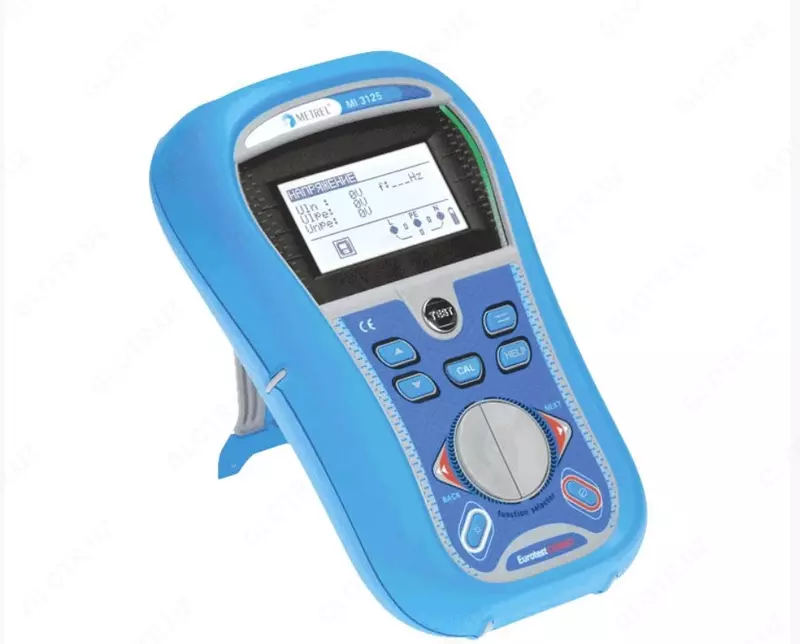

MI 3125 EurotestCOMBO - elektr inshootlarining xavfsizlik parametrlari uchun hisoblagich

MI 3125 elektr o'rnatish xavfsizligi parametr o'lchagichining texnik xususiyatlari:
Funktsiya O'lchov diapazoni Ruxsat O'lchov xatosi
Izolyatsiya qarshiligi U=50 V, 100 V, 250 V:
R: 0,00 ...19,99 MOhm 0,01 MOhm ±(5% o'lchov + 3 birlik m.r.)
 20,0 ... 99,9 MŌ 0,1 MŌ ±(o‘qishning 10%)
 100,0 ... 199,9 MŌ 0,1 MŌ ±(o‘qishning 20%)
U= 500 V, 1 kV
R: 0,00 ...19,99 MOhm 0,01 MOhm ±(5% o'lchov + 3 birlik m.r.)
 20,0 ... 99,9 MŌ 0,1 MŌ ±(o‘qishning 5%)
 100 … 999 MŌ 1 MŌ ± (o‘qishning 10%)
200 mA 0,00 ... 19,99 Ohm 0,01 Ohm ± (o'qishning 3% + 3 birlik ml.r.) oqimida himoya o'tkazgichning uzluksizligi.
20,0 … 99,9 Ohm 0,1 Ohm ±(o‘qishning 5%)
100 … 1999 Ohm 1 Ohm ± (o'qishning 5%)
Chiziq / pastadir impedansi 0,00 … 9,99 Ohm 0,01 Ohm ±(5% o'qish + 5 birlik ml.r.)
10,0… 99,9 Ohm 0,1 Ohm ±(5% o‘lchov + 5 birlik ml.r.)
100 … 999 Ohm 1 Ohm ±(10% o'qish)
1,00…9,99 kOm 0,01 kOm ±(o‘lchanganidan 10%)
Kuchlanish 0 … 550 V 1 V ±(2% o'lchov + 2 birlik ml.r.)
Chastotasi 0,00 Hz ... 9,99 Hz 0,01 Hz ± (o'lchangan qiymatning 2% + 1 birlik ml.r.)
10,0 Gts…499,9 Gts 0,1 Gts
Fazali aylanish 1.2.3 yoki 2.1.3
Nominal uzilish oqimi I∆N 10 mA, 30 mA, 100 mA, 300 mA, 500 mA, 1 A
Sensorli kuchlanish 0,0 ... 19,9 V 0,1 V (0% dan 15%) o'lchov + 10 birlik ml.r.
20,0…99,9 V 0,1 V (0% dan 15%) o'lchov.
Javob vaqti 0 … 2 s 0,1 ms ± 1 ms
Chiqish oqimi 0,2 x I∆N …2,2 x I∆N 0,05 x I∆N ±0,1 x I∆N
Quvvat manbai: 6 dona gidroksidi/qayta zaryadlanuvchi batareyalar o'lchami AA
Haddan tashqari kuchlanish toifasi 600 V CAT III; 300 V CAT IV
Elektr toki urishidan himoya qilish klassi Ikkita izolyatsiya
Kompyuter USB ga ulanish, RS-232
Og'irligi 1 kg
Umumiy o'lchamlari 140 x 80 x 230 mm
