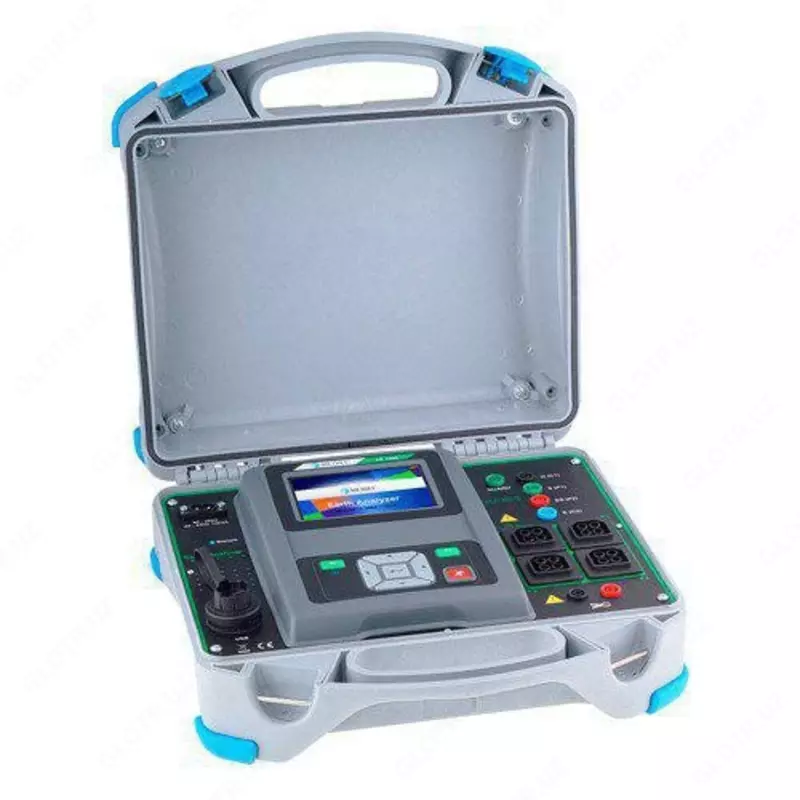

MI 3290 — анализатор заземления

Назначение анализатора заземления MI 3290:

MI 3290 – универсальный прибор для проведения испытаний и измерений в системах заземления. Комплект прибора и его функциональные возможности формируются по желанию пользователя, что позволяет приобретать только необходимые принадлежности.

Основной комплект прибора MI 3290 позволяют проводить измерения сопротивления заземления 2-, 3-, 4-полюсным методами и измерения удельного сопротивления грунта. Наличие остальных функций (измерение сопротивления заземления с помощью клещей, высокочастотное измерение, измерение шагового напряжения, измерение сопротивления проводников токами 7 и 200 мА, измерение на опорах ЛЭП, импульсный метод измерения) зависит от выбора комплекта.

Область применения анализатора заземления MI 3290:

• Измерение защитного заземления одностоечных и многостоечных опор ЛЭП с подключенным кабелем защитного заземления;
• Измерение защитного заземления трансформаторных станций (преобразует среднее напряжение в низкое напряжение);
• Измерение защитного заземления подъемных установок, радиовышек;
• Измерение защитного заземления солнечных электростанций, ветровых и гидравлических турбин;
• Измерение защитного заземления в промышленных зонах.

Особенности анализатора заземления MI 3290:

• Анализ импеданса заземления как функции частоты благодаря широкому диапазону;
• Измерительных  частот (55 Гц ... 15 кГц);
• Измерения заземления опор ЛЭП с подключенным кабелем защитного заземления;
• Измерение на одностоечных и многостоечных опорах ЛЭП;
• Измерение ВЧ-сопротивления заземления (согласно IEEE_Std 81);
• Отображение зависимости  Z(f) на экране;
• Комбинированное питание;
• Высокая степень защиты корпуса: IP 65 с закрытой крышкой, IP 54 с открытой крышкой;
• Измерение импульсного импеданса (имитация удара молнии).

Функции анализатора заземления MI 3290:

• 2-, 3-, 4-полюсные измерения сопротивления заземления;
• Измерение сопротивления заземления с помощью одних клещей;
• Измерение сопротивления заземления без забивки штырей в грунт (с помощью 2  клещей);
• Измерение удельного сопротивления грунта (методы Веннера и Шлумбергера);
• Измерение сопротивления заземления с помощью испытательного сигнала высокой частоты (25 кГц, согласно IEEE_Std 81);
• Измерение сопротивления  заземления одностоечных опор ЛЭП с помощью гибких клещей;
• Измерение сопротивления заземления многостоечных опор ЛЭП с помощью четырех гибких клещей;
• Измерение силы тока (железные, гибкие клещи);
• Измерение сопротивления проводников токами 7 мА и 200 мА;
• Измерение электрического потенциала грунта;
• Измерение шагового и контактного напряжения;
• Измерение сопротивления заземления импульсным методом измерения 10/350 мкс.

Функции модификаций анализатора заземления MI 3290:

Параметр	MI 3290 GP	MI 3290 GF	MI 3290 GL	MI 3290 GX1	MI 3290 GX4
Измерение сопротивления заземления 2-полюсный метод
Измерение сопротивления заземления 3-полюсный метод
Измерение сопротивления заземления 4-полюсный метод
Одна частота/несколько/Z(f)
Измерение удельного сопротивления грунта (метод Веннера)
Измерение удельного сопротивления грунта (метод Шлумбергера)
Измерение сопротивление заземления с одними клещами	-	-
Измерение сопротивления заземления с двумя клещами	-	-
Измерение переходного импульсного импеданса	-	-
Измерение импеданса на частоте 25 кГц	-	-
Измерение шагового/контактного напряжения	-		-
Потенциал	-		-
Измерение сопротивления проводников токами 200 и 7 мА	-		-
Измерение сопротивления заземления опор ЛЭП (пассивное/один штырь/гибкие клещи)		-	-
Измерение сопротивления заземления опор ЛЭП (гибкие клещи)		-	-
Измерение сопротивления заземления опор ЛЭП (гибкие клещи 4 шт.)		-	-	-
Измерение сопротивления заземления одностоечной опоры ЛЭП (гибкие клещи)		-	-

Технические характеристики анализатора заземления MI 3290:
