Назначение

Микроманометр ПМКМ-1 (далее по тексту - микроманометр) предназначен для воспроизведения, хранения и передачи размера единицы разности давления, а также малых избыточных давлений при поверке и калибровке средств измерений давления различных типов в лабораторных условиях.

Микроманометр может применяться в качестве вторичного эталона по Государственной поверочной схеме для средств измерений разности давлений до 1105 Па, утвержденной Приказом Росстандарта от 31.08.2021 № 1904.

Описание

К данному описанию типа относится микроманометр зав. № 45.

Работа микроманометра основана на принципе сообщающихся сосудов, где разность между давлением воздуха (или газа) над одним сосудом компенсируется (уравновешивается) давлением, созданным столбом воды другого сосуда, находящегося под воздействием опорного (атмосферного) давления.

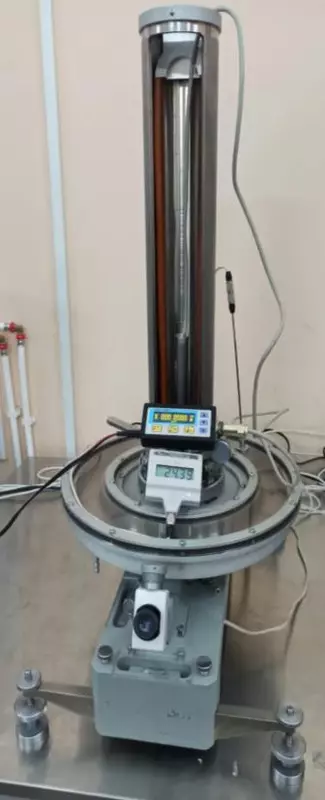

Микроманометр состоит из двух сосудов, подвижного и неподвижного, соединенных между собой резиновой трубкой, корпуса, преобразователя линейных перемещений, микрометра окулярного, термометра, концевых мер длины.
