Микрометры гладкие МК

Назначение

Микрометры гладкие МК (далее - микрометры) предназначены для измерений наружных линейных размеров деталей.

Описание

Принцип действия микрометров основан на использовании точной винтовой пары для преобразования вращательного движения микрометрического винта в поступательное движение измерительного наконечника.

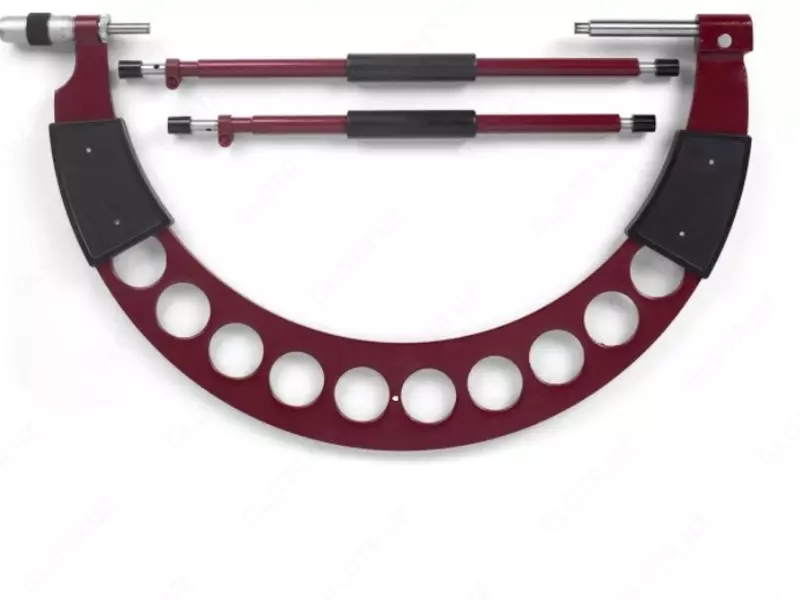

Конструктивно микрометры представляют собой скобу, в которой слева установлена пятка, имеющая возможность передвигаться относительно корпуса скобы и закрепляться в требуемом положении с помощью гайки, а справа - микрометрическая головка, включающая в себя микрометрический винт, стебель и барабан. Для обеспечения постоянства измерительного усилия микрометры имеют специальный механизм - трещотку (фрикцион). Измерительные поверхности микрометров оснащены твердым сплавом. Для учета осевого перемещения микровинта в целых оборотах служит продольная шкала, указателем для отсчета по этой шкале является торец барабана, закрепленного на микровинте. Микрометр имеет стопорное устройство для закрепления микрометрического винта.

Микрометры с верхним пределом измерений свыше 1050 мм имеют передвижной упор, расположенный на скобе и позволяющий установить микрометр на измеряемую поверхность.

Для установки в исходное положение микрометры имеют установочные меры со сферическими измерительными поверхностями.

Микрометры выпускаются классами точности 1 и 2 в следующих модификациях: МК 700, МК 750, МК 800, МК 850, МК 900, МК 1000, МК 1050, МК 1150, МК 1250, отличающихся друг от друга значениями метрологических и технических характеристики. Модификация и класс точности указывается в руководстве по эксплуатации на микрометр.

Пример условного обозначения микрометров с диапазоном измерений от 600 до 700 мм, класса точности 1: МК 700-1.

Заводской номер наносится в виде цифрового обозначения, состоящего из арабских цифр, на платик (металлическую пластинку) на скобе микрометров методом лазерной гравировки и вписывается вручную в руководство по эксплуатации.

Нанесение знака поверки на средство измерений не предусмотрено.

Микрометры выпускаются под товарным знаком который наносится на платик на скобе микрометров методом лазерной гравировки и на титульные лист руководства по эксплуатации типографским методом.
