Микрометры рычажные МРИ

Назначение

Микрометры рычажные МРИ (далее - микрометры) предназначены для измерений наружных размеров.

Физическая величина - длина (мм).

Описание

Принцип действия микрометров основан на измерении разности показаний по шкале барабана микрометрической головки и отсчетному устройству между начальным (нулевым) показанием и показанием при установке измеряемой детали. Начальный (нулевой) отсчет осуществляется по установочной мере, устанавливаемой между измерительными поверхностями микрометрического винта и подвижной пятки.

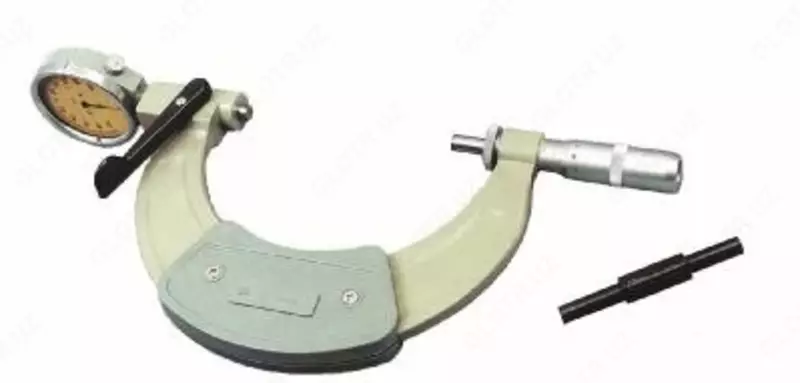

Микрометр представляет собой скобу, в которой справа установлена микрометрическая головка, а слева - отсчетное устройство с подвижной пяткой. В микрометрах с верхним пределом измерений свыше 150 мм отсчетное устройство и подвижная пятка установлены в передвижном стебле, который закрепляется в скобе стопорной гайкой. Измерительная поверхность подвижной пятки микрометров с верхним пределом измерений до 300 мм должна быть плоской, а свыше 300 мм - сферической.

Отсчетное устройство с ценой деления 0,01 мм соответствует требованиям ГОСТ 577-68.

Микрометры имеют арретир (отводку), соединенную с подвижной пяткой и стопорное устройство для закрепления микрометрического винта. Микрометрический винт и подвижная пятка микрометров оснащены твердым сплавом. На скобе микрометров расположены теплоизоляционные накладки.
