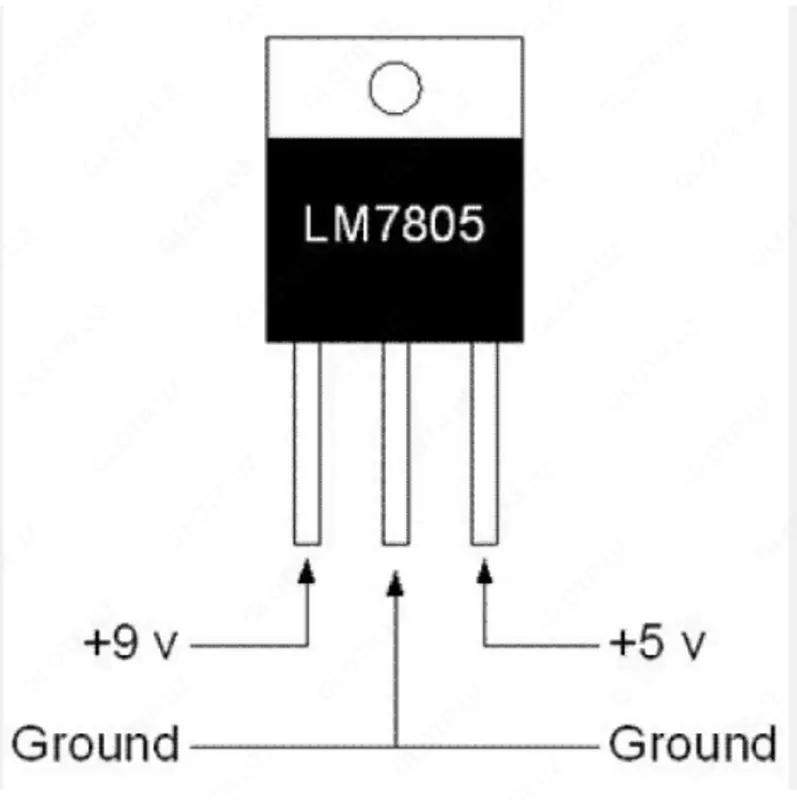

LM7805 mikrosxemasi

LM7805 mikrosxemasi: +5 V ijobiy kuchlanish regulyatori

LM7805 mikrosxemasi — bu ijobiy kuchlanishni barqarorlashtirish uchun mo‘ljallangan regulyator bo‘lib, chiqish kuchlanishini +5 V darajasida saqlaydi. U elektron qurilmalarda ishonchli va barqaror ijobiy kuchlanish ta’minlash uchun keng qo‘llaniladi.

Asosiy xususiyatlari:

• Chiqish kuchlanishi: +5 V ±5%

• Maksimal chiqish oqimi: 1 A gacha

• Korpuslar: TO-220, TO-220FP, TO-3, TO-92 va boshqalar

• TO-220 va TO-3 korpuslarida samarali issiqlik chiqarish, yuqori yuklarda ishlash imkonini beradi

Afzalliklari:

• Barqaror va aniqlangan chiqish kuchlanishi

• Turli elektron qurilmalar bilan keng moslik

• Ishonchlilik va uzoq umr

• 1 A gacha tok bilan ishlash imkoniyati

Foydalanish bo‘yicha tavsiyalar:

1. Kirish kuchlanishi: barqaror ishlash uchun +7 V dan kam bo‘lmasligi kerak.

2. Chiqish kondensatori: 0.33 mF – 0.1 mF kondensatorni chiqishga parallel ulash shovqinni kamaytiradi va kuchlanishni barqaror qiladi.

3. Issiqlik chiqarish: katta tok yoki kuchlanish farqlarida mikro sxemani ortiqcha qizishdan himoya qilish uchun radiator yoki ventilyator ishlating.

4. Ortiqcha yukdan himoya: mikrosxemada himoya mavjud, ammo ekstremal sharoitlarda tashqi predoxranitel yoki tok cheklagich ishlatish tavsiya etiladi.

Qo‘llanilishi:
LM7805 manba kuchlanish tizimlarida, mikrokontrollerlar va boshqa raqamli komponentlar uchun quvvat manbalari, kuchaytirgichlar va filtr sxemalarida keng qo‘llaniladi.
