Микровертушки гидрометрические ГМЦМ-1
Kod: P-0842872 Ushbu mahsulot sotuvda mavjud emasОписание ГМЦМ-1
Применение ГМЦМ-1 позволяет организовать учет и контроль расходов воды в системах водоснабжения и водоотведения предприятий, в том числе на объектах сельского хозяйства и ЖКХ. Устройства могут использоваться для организации мониторинга сбросов сточных вод, для периодического контроля объемов сбросов, для градуировки и проверки стационарных средств измерения расхода.
Измерители ГМЦМ-1 существуют в двух исполнениях:
- ГМЦМ-1-мод.aa.bb.1 с выходом на ПК.
- ГМЦМ-1-мод.aa.bb.2 без выхода на ПК.
В модификации ГМЦМ-1-мод.aa.bb.1 добавлена функция передачи данных измерений на компьютер через USB - порт. Данные мгновенных и осредненных скоростей накапливаются в файле с указанием даты и времени момента измерения. Для осуществления передачи и накапливания данных измерений вместе с измерителем поставляется программное обеспечение.

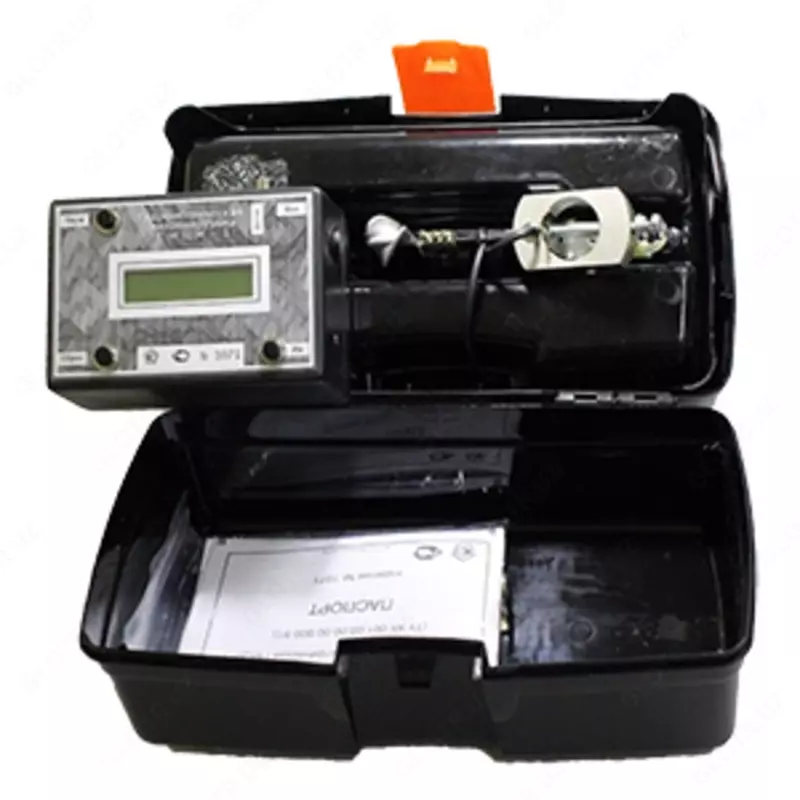

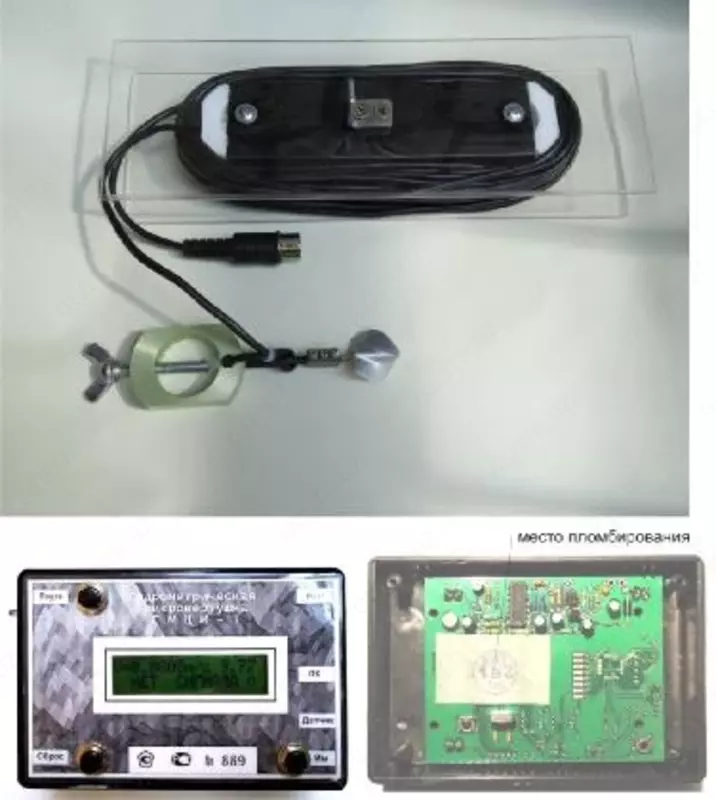

Измерители ГМЦМ-1-мод.aa.bb.1 и ГМЦМ-1-мод.aa.bb.2 являются автономными носимыми устройствами и состоят из двух основных элементов: датчика скорости и блока обработки измерительной информации. Датчик включает в себя первичный преобразователь скорости течения - лопастной винт и держатель лопастного винта. Конструкция и установочные размеры датчика позволяют жестко фиксировать его на гидрометрической штанге диаметром 28 мм, например, ГР-56 (ТУ 25-04-1627-76) или на рыбовидном грузе дистанционной установки ГР-64М (ТУ 25-04-1891-73) и ГР-70 (ТУ 25-04-1639-72). Датчик связан с блоком обработки измерительной информации электрическим кабелем. Измеритель и все его комплектующие элементы размещены в укладочном футляре.
Принцип действия ГМЦМ-1 следующий: для формирования электрического сигнала, характеризующего скорость водного потока, используется свойство электропроводности воды. Лопастной винт под воздействием водного потока вращается вблизи электрода и, изменяя электрическое сопротивление в пограничном слое электрода, тем самым образует электрические импульсы, частота которых характеризует скорость водного потока. Блок обработки измерительной информации измеряет частоту вращения лопастного винта и по ней вычисляет скорость водного потока.
Технические характеристики ГМЦМ-1
|
Параметры |
Значения |
|
Диапазон измерения скорости с нормированной погрешностью, м/с |
0,05-4,0 |
|
Полный диапазон измерения скорости, м/с |
0,03-7,0 |
|
Пределы допускаемой относительной погрешности при измерении скорости водного потока, % |
±(6*V), где V- значение измеренной скорости водного потока, м/с |
|
Максимальное время осреднения, сек |
640 |
|
Диаметр лопастного винта (вертушки), мм |
15 или 25 |
|
Источник питания |
9В 6F22 (Крона) |
|
Ток потребления, А |
0,006 |
|
Габаритные размеры, мм: - датчика - блока обработки - укладочного футляра |
12х35х160 45х87х145 130х170х280 |
|
Длина кабеля стандартного комплекта, м |
10 |
|
Масса измерителя с полной комплектацией в укладочном футляре, кг |
1,5 |
|
Рабочие условия: - температура воздуха, °С - температура воды, °С - минерализация воды, г/л - содержание взвесей (песок), г/л |
-20...+50 до 40 до 40 до 1 |
