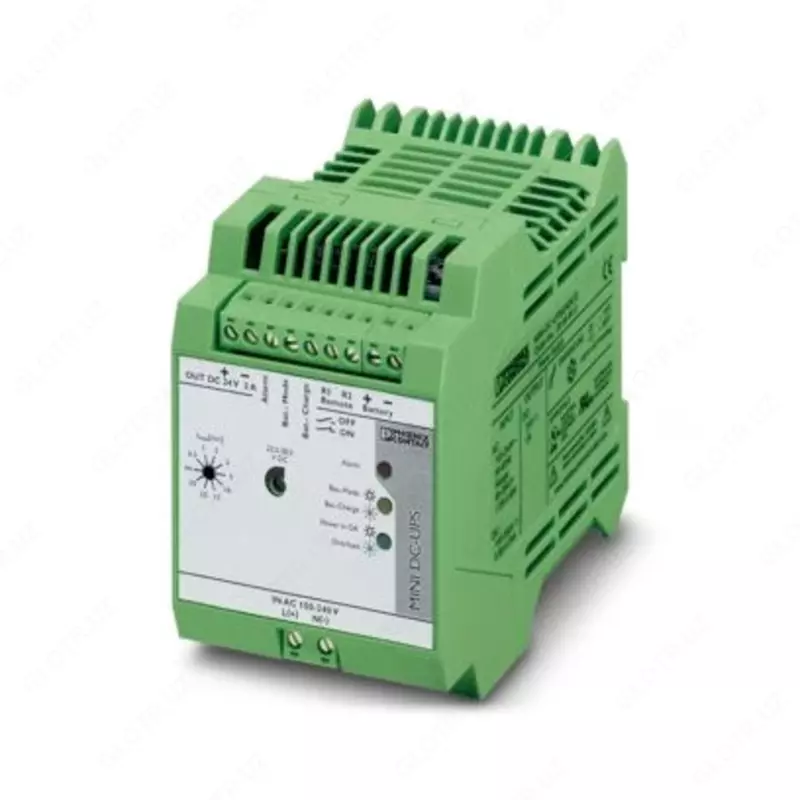

MINI-DC-UPS/24DC/2 - Uzluksiz quvvat manbai

MINI-DC-UPS/24DC/2 - Uzluksiz quvvat manbai

Sotuvda mavjud Kod: P-1045077

9 700 000 so'm / donadan

Ulgurji narxlar

Показать телефон Позвонить Xabar yuborish Xabar yuborish

Tavsifi

Chiqish ma'lumotlari

DC ishlashi
Kirish kuchlanishi	24 V doimiy kuchlanish
Kirish kuchlanish diapazoni	100 V doimiy ... 350 V doimiy
Ta'minot kuchlanishining kuchlanish turi	DC
Shoshilinch oqim	< 34 A (< 1,1 A 2 s)
Dastlabki oqim integrali (I 2 t)	< 1,1 A 2 s

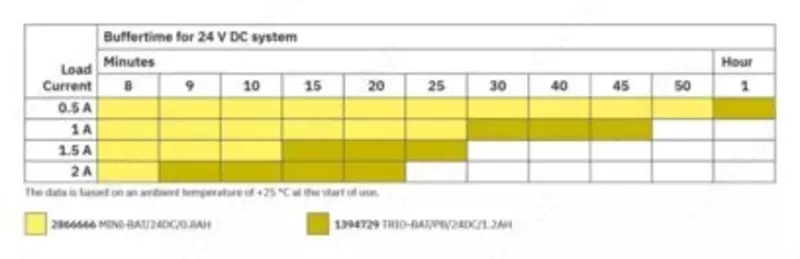

Tarmoq buferlash vaqti	diagrammaga qarang
Bufer davri	20 min. (2 A)
Aylanadigan selektorli kalit	Sozlanishi mumkin: 0,5 min; 1 min; 2 min; 3 min; 5 min; 10 min; 15 daqiqa; 20 min; 30 min; doimiy
Joriy iste'mol	0,6 A
	0,85 A (230 V AC)
	1.1 A
	1,5 A (120 V AC)
Himoya sxemasi	Varistor
Quvvat omili (cos phi)	taxminan. 0,5
Oddiy javob vaqti	100 ms
Kirish sug'urtasi	3,15 A (sekin zarba, ichki)
Ruxsat etilgan zaxira sug'urta	B6 B10 B16
Kirish himoyasi uchun tavsiya etilgan to'xtatuvchidir	6 A ... 16 A (B, C, D, K xarakteristikalari)
AC ishlashi
Nominal kirish kuchlanish diapazoni	100 V o'zgaruvchan tok ... 240 V o'zgaruvchan tok
Kirish kuchlanish diapazoni	85 V o'zgaruvchan tok ... 264 V o'zgaruvchan tok
Ta'minot kuchlanishining kuchlanish turi	AC

Samaradorlik	> 83 %
Nominal chiqish kuchlanishi	24 V doimiy (AC kirish voltaji mavjud: 22,5 dan 29,5 V gacha, o'zgaruvchan tokning kirish voltaji mavjud emas: 27,9 dan 19,2 V gacha)
Chiqish kuchlanishini sozlash diapazoni (U Set )	22,5 V DC ... 29,5 V DC (normal rejim; bufer rejimida, 27,9 V DC ... 19,2 V DC akkumulyator kuchlanishiga bog'liq)
Nominal chiqish oqimi (I N )	2 A
Chiqish oqimi chegarasi	maks. 3 A
Ko'prik vaqti	1200 s
Deating	60 °C ... 70 °C (2,5 %/K)
Qayta aloqa kuchlanishiga qarshilik	35 V doimiy kuchlanish
Chiqishdagi haddan tashqari kuchlanishdan himoya (OVP)	< 35 V DC
Maks. kapasitiv yuk	cheksiz
Nazoratning og'ishi	< 1 % (yukning o'zgarishi, statik 10 % ... 90 %)
Qolgan to'lqin	< 50 mV PP
Chiqish quvvati	48 Vt
Tepalik kommutatsiya kuchlanishlari nominal yuk	< 100 mV PP
Maksimal yuksiz quvvat sarfi	3,8 Vt
Quvvatni yo'qotish nominal yuk maks.	15 Vt
Quvvatni yo'qotish batareyasining ishlashi	2,1 Vt
Ko'tarilish vaqti	< 100 ms
Parallel ulanish	ha
Seriyali ulanish	yo'q
Tarmoqning ishlashi
Nominal chiqish kuchlanishi	24 V doimiy kuchlanish
Chiqish kuchlanish diapazoni	22,5 V doimiy ... 29,5 V doimiy oqim
Nominal chiqish oqimi (I N )	2 A
Batareyaning ishlashi
Nominal chiqish kuchlanishi	24 V doimiy kuchlanish
Chiqish kuchlanish diapazoni	19,2 V doimiy ... 27,6 V doimiy (U OUT = U BAT - 0,5 V DC)
Nominal chiqish oqimi (I N )	2 A
Signal: faol (yuqori = bufer moduli yuklangan)
Chiqish tavsifi	Kuch yaxshi
Maksimal kommutatsiya kuchlanishi	≤ 24 V
Chiqish kuchlanishi	+ 24 V
Uzluksiz yuk oqimi	≤ 20 mA
Signal: signal
Chiqish tavsifi	Rele chiqishi
Maksimal kommutatsiya kuchlanishi	≤ 24 V
Chiqish kuchlanishi	24 V
Uzluksiz yuk oqimi	≤ 200 mA
Signal: batareya zaryadlangan
Chiqish tavsifi	Rele chiqishi
Maksimal kommutatsiya kuchlanishi	≤ 24 V
Chiqish kuchlanishi	24 V
Uzluksiz yuk oqimi	≤ 200 mA
Signal: Batareya rejimi
Chiqish tavsifi	Rele chiqishi
Maksimal kommutatsiya kuchlanishi	≤ 24 V
Chiqish kuchlanishi	24 V
Uzluksiz yuk oqimi	≤ 200 mA
