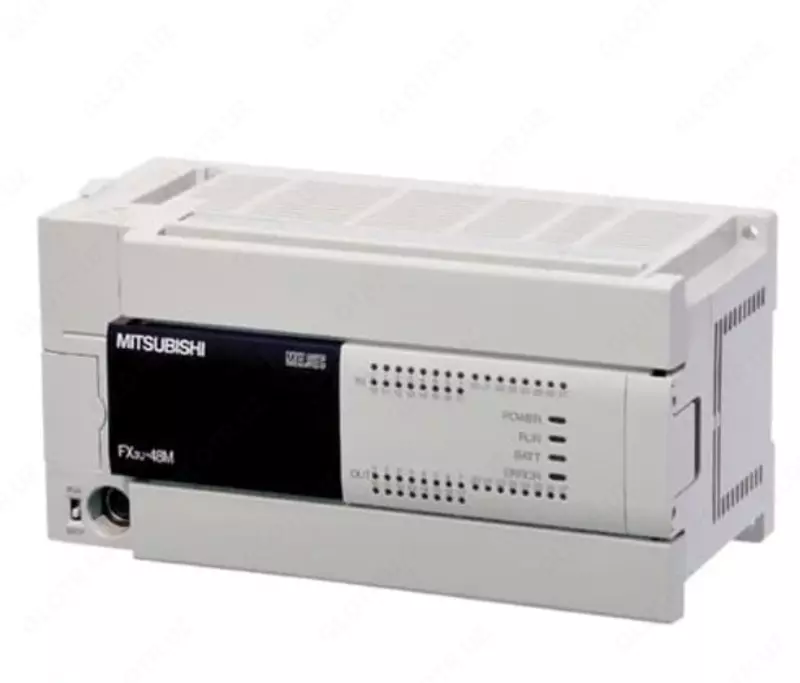

Mitsubishi FX3U-48MR/DS kontrolleri

Texnik tavsif
Mitsubishi FX3U-48MR/DS dasturlashtiriladigan kontroller 48 ta kirish/chiqishdan iborat Melsec FX seriyali moduldir. Umuman olganda, FX3U PLC seriyali 16-128 kirish / chiqish nuqtasiga ega kontrollerlardan foydalanishga imkon beradi. Har xil turdagi chiqish signallari (o'rni yoki tranzistor) va turli kuchlanishlar (100..240 VAC yoki 24 VDC) uchun variantlar mavjud. Buyurtmachining iltimosiga binoan modullar UL standartlariga muvofiq ishlab chiqarilishi mumkin.

FX3U-48MR/DS modulining xususiyatlari

Yuqori tezlikdagi hisoblagichlarning mavjudligi: 100 kHz gacha bo'lgan chastotali signallar uchun 6 ta hisoblagich va 10 kHz gacha bo'lgan signallar uchun 2 ta hisoblagich
Operatsion RAM/EEPROM xotirasining etarlicha yuqori hajmi: 64 000 tagacha operatsiya
Xotira hajmi 8000 ta operatsiya
Soat va kalendar displeyi: soat real vaqtni ko'rsatadi, kalendar joriy sanaga o'rnatiladi
LEDlar yordamida kirish/chiqish holatini ko'rsatish
Modullar qo'shimcha kengaytirish modullari bilan 384 ta kirish/chiqishgacha kengaytirilishi mumkin.
Kontrollerlarni dasturlash uchun qulay qobiq
Operatsiyalarni bajarish vaqtining qisqarishi
100 kHz gacha bo'lgan chastotali 3 ta chiqish puls signallari mavjud, bu chiqishlar PWM modulyatsiyasi bilan signallarni qabul qilish, shuningdek, step motorlarini va tezlashtirish / tormozlash xususiyatlarini boshqarish imkonini beradi.
Kompyuter bilan aloqa qilish uchun ichki port
FX3U seriyali kontrollerlar boshqaruvchini kompyuterga ulash yoki PLC ni tarmoqqa ulash uchun ikkinchi RS232/RS422/RS485 portini o'rnatish imkoniyatiga ega. Sakkiz potansiyometrdan iborat adapter ham o'rnatilishi mumkin.
FX3U-48MR/DS texnik xususiyatlari

Kirishlar soni: 24Chiqishlar soni: 24Quvvat iste'moli, Vt: 30Xotira hajmi: 8000 operatsiyaBuyruqni qayta ishlash tezligi: 0,55-0,7 ms/operatsiyaAtrof-muhit harorati: 0-55 CNisbiy namlik: 35-85% Himoya klassi: IP20Og'irligi, mm89x: 100%
Ta'minot kuchlanishi: 24 VDC Chiqish signali turi: o'rni
