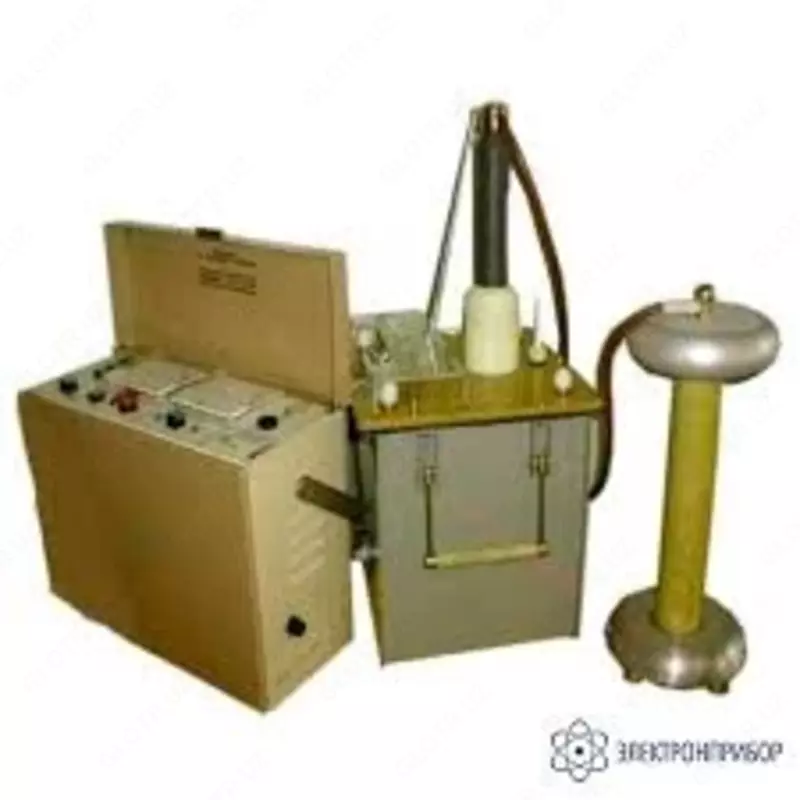

MIU-60 - kichik sinov uskunasi

MIU-60 kichik o'lchamdagi sinovlarni o'rnatish maqsadi: MIU-60 kichik o'lchamli sinov qurilmasi 10 kV gacha bo'lgan elektr kabellari va qattiq dielektriklarning rektifikatsiyalangan sinov kuchlanishli izolatsiyasini sinab ko'rish va sinusoidal kuchlanishi 50 Gts bo'lgan qattiq dielektriklarni sinash uchun mo'ljallangan. MIU-60 o'rnatilishi quyidagi test turlarini bajarishga imkon beradi: ortib borayotgan o'zgaruvchan kuchlanish bilan sinov; qochqinning oqimini boshqarish bilan kuchaytirilgan rektifikatsiyalangan kuchlanish bilan sinov. MIU-60 kichik o'lchamli sinov uskunasining texnik xususiyatlari: Parametr qiymati Rektifikatsiya qilingan kuchlanish bo'yicha o'rnatish parametrlari Eng yuqori ishlaydigan kuchlanish, kV 60 Maksimal ish oqimi, mA 40 AC o'rnatish parametrlari Eng yuqori ishlaydigan kuchlanish, samarali qiymat, kV 50 Eng yuqori ish oqimi, samarali qiymat, mA 40 Umumiy xususiyatlar 50 Hz, V 220 ± 22 chastotali quvvat manbai Sinov kuchlanishini o'lchashning asosiy xatosi,%, 3 dan oshmasligi kerak Sinov kuchlanishi SVN-100 tizimi bilan o'lchanadi (davlat guvohnomasi RU.C.34.004.A № 9013) Rektifikatsiya qilingan kuchlanish bilan sinovdan o'tkazishda qochqinning oqimini o'lchash diapazoni, µA 1000, 5000 va 20000 Noqonuniy oqimni o'lchashning asosiy xatosi,%, 5 dan oshmasligi kerak Maksimal quvvat sarfi, kVA 2 To'plamning to'liq vazni, kg, 70 dan oshmaydi MIU-60 uchun etkazib berish to'plami Yo'q. Tavsif miqdori 1 IIN-2-50 / 60 sinov kuchlanish manbai 1 2 Boshqarish paneli 1 3 Yuqori kuchlanishli bo'luvchi 1 4 Tarmoq kabeli 1 5 Kabelni ulash 6 O'lchash kabeli 1 7 Siqish sumkasi 1
