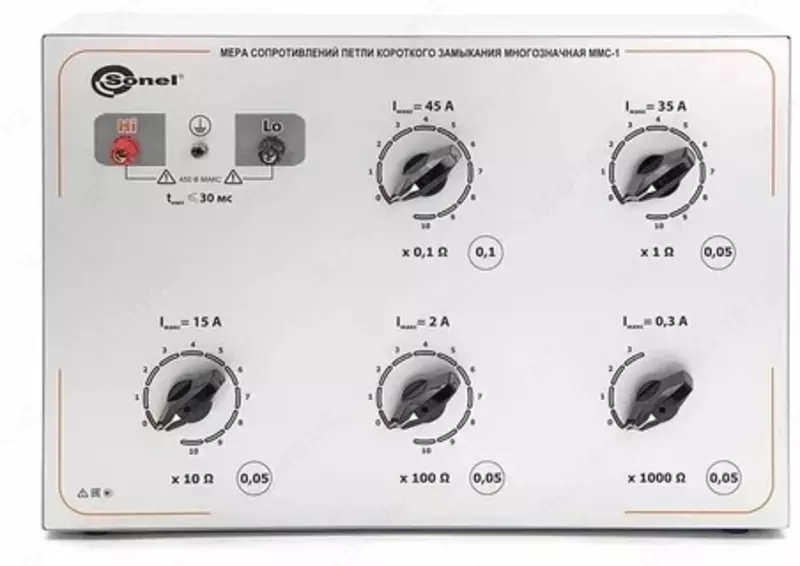

MMS-1 - qisqa tutashuvli pastadir qarshiligining ko'p o'lchovli o'lchovi

Ko'p qiymatli MMC-1 ning qisqa tutashuvli tsikli qarshiligini o'lchash maqsadi: MMC-1 o'lchovi 220 / 380V (230 / 400V) kuchlanishli, 50 Gts o'zgaruvchan tokli elektr tarmog'ining qisqa tutashuvli tsikli simulyatsiyasi va faol qarshilik ko'rsatkichini o'rnatish uchun mo'ljallangan. MMC-1 o'lchovi "faza-nol", "fazadan himoya o'tkazgich" va "faza-faza" qisqa tutashuvi (30-40 msgacha) bilan pastadir qarshilik o'lchagichlarini tekshirish (kalibrlash) va sertifikatlash sinovlari uchun mos yozuvlar uskunalari sifatida ishlatiladi. ) 45 A gacha bo'lgan tokni o'lchash MMC-1 o'lchovi 0,1 Ohm dan 1 Ohm gacha bo'lgan oralig'ida ± 0,1% bardoshlik chegarasi bilan 0,1 Ohm dan 4111 Ohm gacha bo'lgan faol qarshilikni bosqichma-bosqich tartibga solishni ta'minlaydi. 1 Ohmdan 4111 ohmgacha. Ko'p qiymatli MMC-1 qisqa tutashuvli pastadir qarshilik o'lchovining texnik xususiyatlari: Parametr qiymatlari Timpdagi maksimal impuls oqimi <30 - 40 ms. O'nlab yillar, Ohm Maksimal impuls oqimi, A 10 × 0,1 45 10 × 1 35 10 × 10 15 10 × 100 0,3 3 × 1000 0,1 Jurnalning aniqligi sinfi O'n yillik, Ohm aniqligi darsi 10 × 0,1 0,1 10 × 1 0,05 10 × 10 0,05 10 × 100 0,05 3 × 1000 0,05 Qo'shimcha xususiyatlar Oddiy ish harorati 20 ± 10 ºS Maksimal ish kuchlanishi 450 V Umeasdagi o'lchov tsikli vaqti 230 V ≥ 20 s gacha Sovutish vaqti (pauza) Umeasda 230 V ≥ 20 s gacha to'xtab turing Umeasda 450 V ≥ 25 s gacha Dielektrik kuchi 2 kV Izolyatsiya qarshiligi> 108 Ohm Umumiy o'lchamlari 540 × 410 × 250 mm Og'irligi 12 kg Himoya klassi II (EN 61010-1) MMC-1 etkazib berish to'plami Yo'q. Tavsif miqdori 1 MMS-1 1 qisqa tutashuvli pastadir qarshiligining ko'p o'lchovli o'lchovi 2 Elektr vilkasi bilan elektr kabeli 1 3 Foydalanish bo'yicha ko'rsatmalar 1 4 Pasport 1 5 Tekshirish tartibi 1
