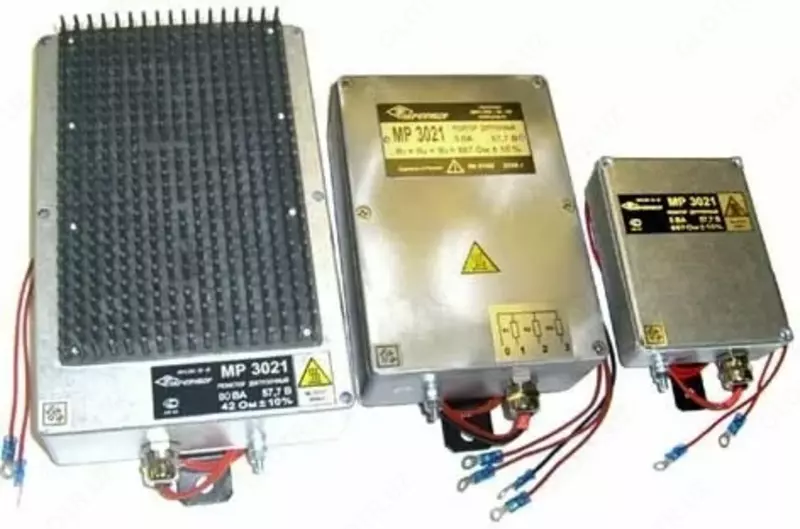

MP3021-N - kuchlanish transformatorlari uchun oldindan yuklash qarshiligi

MP3021-H kuchlanish transformatorlari uchun qo'shimcha yuk qarshiligining maqsadi: MP3021 tipidagi qo'shimcha yuklash rezistorlari (boshqa nomlar - qo'shimcha yuklash, balastli rezistorlar, qarshilik), TU 6199-022-16851585-2005, ROSS RU.AYA24.N32346 muvofiqlik sertifikati bo'yicha ishlab chiqarilgan, hisoblash misollari va tavsiyalari keltirilgan. MI 3022-2006 va MI 3023 -2006 da Davlat standarti bo'yicha. Transformatorning pasportida ko'rsatilgan voltaj va oqim transformatorlarining nominal quvvatining 25 dan 100% gacha bo'lgan darajadagi qo'shimcha zanjirlarini qo'shimcha yuklash uchun mo'ljallangan (GOST 1983-2001 va GOST 7746-2001, shuningdek MI 2022- 2006 va MI 2023-2006). MP3021-H kuchlanish transformatorlari uchun yuk rezistorining tavsifi: MP3021-N kuchlanishli transformatorlar uchun qo'shimcha yuklash uch fazali rezistor - 100 voltli nominal kuchlanishli o'lchov kuchlanish transformatorlarini qo'shimcha yuklash uchun ishlatiladi; 100 / -3; 110; 110 / -3 V (volt). 1 va 3 fazali versiyalarda ishlab chiqarilgan. Ruxsatsiz kirishdan himoya ta'minlanadi. Muhrlangan, namlikdan himoyalangan, ochiq havoda foydalanish mumkin. Oldindan yuklangan rezistorlarning terminallari M4 murvat uchun qulog'i bilan 1 metr uzunlikdagi issiqlikka chidamli besleme kabelidan qilingan. Agar yuqori quvvatga ega rezistorlardan foydalanish zarur bo'lsa, ikkita yoki undan ortiq qo'shimcha yuk rezistorlari parallel ravishda ulanadi. 100 / √3V kuchlanishli va 30VA nominal quvvatga ega bo'lgan MP3021-H kuchlanishli transformator uchun qo'shimcha yuk qarshiligini belgilashga misol: bir fazali uchun - MP3021-N-100 / -3V-30VA, uch fazali uchun - MP3021-N-100 / -3V- (3x30) VA. MP3021-H kuchlanish transformatorlari uchun yuk ko'tarish qarshiligining texnik xususiyatlari: Parametr qiymati Ishlash kuchlanish darajasi 0,8 - 1,2Un Ishlash harorati oralig'i - 40 dan + 50 ° S gacha 10 yillik ishlash uchun qarshilikning ruxsat etilgan xatosi ± 10% 25 ° S haroratda nisbiy namlik 90% gacha Quvvat ko'rsatkichlari va o'lchamlari Versiya Nominal quvvat, VA Nominal chiqish quvvati, V Olchamlari, mm Og'irligi, kg, ortiq emas A A1 B C D MP3021-N-100V-5VA MP3021-N-100V-10VA Bir fazali 5, 10 100 119 145 94 34 46 0.36 MP3021-N-100V-20VA MP3021-N-100V-30VA Bir fazali 20 *; o'ttiz * 61 0.45 MP3021-N-100V-40VA MP3021-N-100V-50VA Bir fazali 40 *; 50 * 187 199 118 38 65 0,9 MP3021-N-100V-60VA MP3021-N-100V-70VA MP3021-N-100V-80VA Bir fazali 60 *; 70 *; 80 * 222 250 146 55 89 1.6 MP3021-N-100V-90VA MP3021-N-100V-100VA Bir fazali 90 **; 100 ** 97 2.0 MP3021-N-100V- (3x3) VA Uch fazali 3x3 119 145 94 34 46 0.36 MP3021-N-100V- (3x5) VA MP3021-N-100V- (3x10) VA Uch fazali 3x5; 3x10 187 199 118 38 65 0,9 MP3021-N-100V- (3x20) VA Uch fazali 3x20 * 222 250 146 55 89 1.6 MP3021-N-100V- (3x30) VA Uch fazali 3x30 ** 97 2.0 MP3021-N-100 / √3V-5VA MP3021-N-100 / √3V-10VA Bir fazali 5, 10 100 / √3 119 145 94 34 46 0,36 MP3021-N-100 / √3V-20VA MP3021-N-100 / √3V-30VA Bir fazali 20 *; o'ttiz * 61 0.45 MP3021-N-100 / √3V-40VA MP3021-N-100 / √3V-50VA Bir fazali 40 *; 50 * 187 199 118 38 65 0,9 MP3021-N-100 / √3V-60VA MP3021-N-100 / √3V-70VA MP3021-N-100 / √3V-80VA Bir fazali 60 *; 70 *; 80 * 222 250 146 55 89 1.6 MP3021-N-100 / √3V-90VA MP3021-N-100 / √3V-100VA Bir fazali 90 **; 100 ** 97 2.0 MP3021-N-100 / √3V- (3x3) VA Uch fazali 3x3 119 145 94 34 46 0.36 MP3021-N-100 / -3V- (3x5) VA MP3021-N-100 / -3V- (3x10) VA Uch fazali 3x5; 3x10 187 199 118 38 65 0,9 MP3021-N-100 / -3V- (3x20) VA Uch fazali 3x20 * 222 250 146 55 89 1.6 MP3021-N-100 / -3V- (3x30) VA Uch fazali 3x30 ** 97 2.0 MP3021-N-110V-5VA MP3021-N-110V-10VA Bir fazali 5, 10 110 119 145 94 34 46 0.36 MP3021-N-110V-20VA MP3021-N-110V-30VA Bir fazali 20 *; o'ttiz * 61 0.45 MP3021-N-110V-40VA MP3021-N-110V-50VA Bir fazali 40 *; 50 * 187 199 118 38 65 0,9 MP3021-N-110V-60VA MP3021-N-110V-70VA MP3021-N-110V-80VA Bir fazali 60 *; 70 *; 80 * 222 250 146 55 89 1.6 MP3021-N-110V-90VA MP3021-N-110V-100VA Bir fazali 90 **; 100 ** 97 2.0 MR3021-N-110V- (3x3) VA Uch fazali 3x3 119 145 94 34 46 0.36 MP3021-N-110V- (3x5) VA MP3021-N-110V- (3x10) VA Uch fazali 3x5; 3x10 187 199 118 38 65 0,9 MP3021-N-110V- (3x20) VA Uch fazali 3x20 * 222 250 146 55 89 1.6 MP3021-N-110V- (3x30) VA Uch fazali 3x30 ** 97 2.0 MP3021-N-110 / √3V-5VA MP3021-N-110 / √3V-10VA Bir fazali 5, 10 110 / √3 119 145 94 34 46 0.36 MP3021-N-110 / √3V-20VA MP3021-N-110 / -3V-30VA Bir fazali 20 *; o'ttiz * 61 0.45 MP3021-N-110 / √3V-40VA MP3021-N-110 / √3V-50VA Bir fazali 40 *; 50 * 187 199 118 38 65 0,9 MP3021-N-110 / √3V-60VA MP3021-N-110 / √3V-70VA MP3021-N-110 / √3V-80VA Bir fazali 60 *; 70 *; 80 * 222 250 146 55 89 1.6 MP3021-N-110 / √3V-90VA MP3021-N-110 / √3V-100VA Bir fazali 90 **; 100 ** 97 2.0 MP3021-N-110 / -3V- (3x3) VA Uch fazali 3x3 119 145 94 34 46 0.36 MP3021-N-110 / -3V- (3x5) VA MP3021-N-110 / -3V- (3x10) VA Uch fazali 3x5; 3x10 187 199 118 38 65 0,9 MP3021-N-110 / -3V- (3x20) VA Uch fazali 3x20 * 222 250 146 55 89 1.6 MP3021-N-110 / -3V- (3x30) VA Uch fazali 3x30 ** 97 2.0 * - radiatorli kassa; ** - 2 ta radiatorli ish. MP3021-N etkazib berish to'plami Yo'q. Tavsif miqdori 1 Tanlangan versiyada MP3021-H kuchlanish transformatorlari uchun yuk qarshiligi
