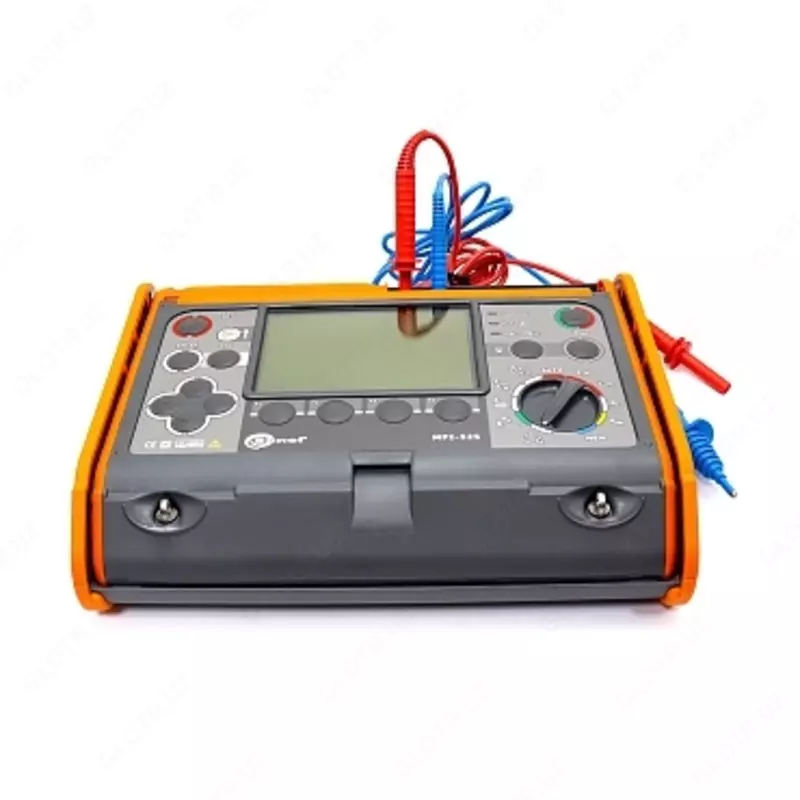

MPI-525 - elektr inshootlarining elektr xavfsizligi parametrlari uchun hisoblagich

MPI-525 ning xarakteristikalari
RMS AC VOLTAJNI O'LCHISHI

Diapazon

Ruxsat

Asosiy xato

0…299,9 V 0,1 V ± (2%U + 6 birlik)
300…500 V 1 V ± (2 %U + 2 e.m.r.)
Chastota diapazoni 45…65 Hz
Chastotani o'lchash

Diapazon

Ruxsat

Asosiy xato

45,0…65,0 Gts 0,1 Gts ± (0,1% f + 1 birlik)
Kuchlanish diapazoni: 50…500V
AC joriy o'lchash (haqiqiy RMS)

Diapazon

Ruxsat

Asosiy xato *)

0,0…99,9 mA 0,1 mA ± (5% I + 3 birlik)
100…999 mA 1 mA ± (5% I +5 e.m.r.)
1,00…9,99 A 0,01 A
10,0…99,9 A 0,1 A
100…400 A 1 A
Nominal tarmoq chastotasi fn: 50Hz, 60Hz. *) - oqadilar xatosi alohida hisobga olinadi.

QISQA TUHTAVCHI AYLANGAN EMPEDANSI O'LCHISHI ZL-PE, ZL-n, ZL-L

LOOP EMPEDANSINI O'LCHISHI Zs

IEC 61557 bo'yicha o'lchov diapazoni: 0,13...1999 Ohm (1,2 m sinov simi uchun).
Diapazon

Ruxsat

Asosiy xato

0...19,99 Om 0,01 Ohm
± (5% Zs + 3 birlik)

20,0...199,9 Ohm 0,1 Ohm
200...1999 Ohm 1 Ohm
Parametr

Ma'nosi

Nominal ish kuchlanishi
UnL-N / UnL-L: 110/190V, 115/200V, 127/220V, 220/380V, 230/400V, 240/415V;

Ishlash kuchlanish diapazoni
95 ... 270 V (ZL-PE va ZL-n uchun) yoki 95 ... 440 V (ZL-L uchun)

Nominal tarmoq chastotasi fn

50 Gts, 60 Gts;
Ish chastotasi diapazoni 45 ... 65 Hz;
Maksimal oqim (415 V uchun) 41,5 A (10 ms)
QISQA TUGLANISHGA QARShILISHNI O'LCHISHI: FAOL Rs VA REAKTİV Xs

Diapazon

Ruxsat

Asosiy xato

0...19,99 Om 0,01 Ohm
± (5% Zs + 5 birlik) Zs

Zs< 20 Ohm uchun hisoblash va ko'rsatish

KUTILGAN QISQA TUTASHLANISH TOKINI O'LCHISHI I k

Diapazon

Ruxsat

Asosiy xato

0,058…1,999 A 0,001 A Qisqa tutashuv halqa empedansining asosiy xatosi bilan aniqlanadi
2,00…19,99 A 0,01 A
20,0…199,9 A 0,1 A
200…1999 A 1 A
2,00…19,99 kA 0,01 kA
20,0…40,0 kA 0,1 kA
ZL-PE RCD QISQA tutashuv halqasining QARShILISHINI O'LCHISh (RCD kalitini ajralmasdan)
