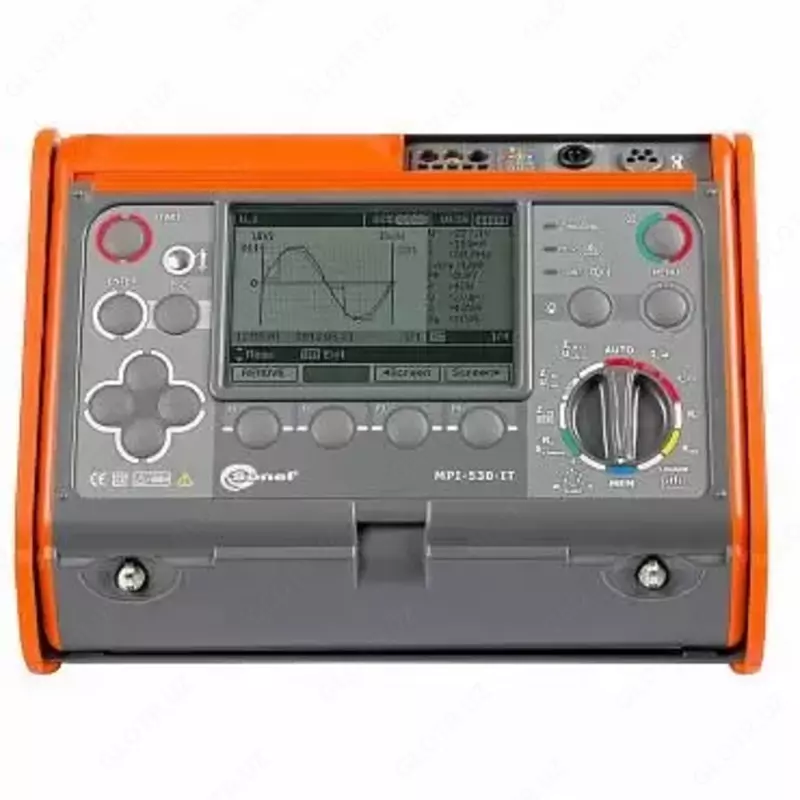

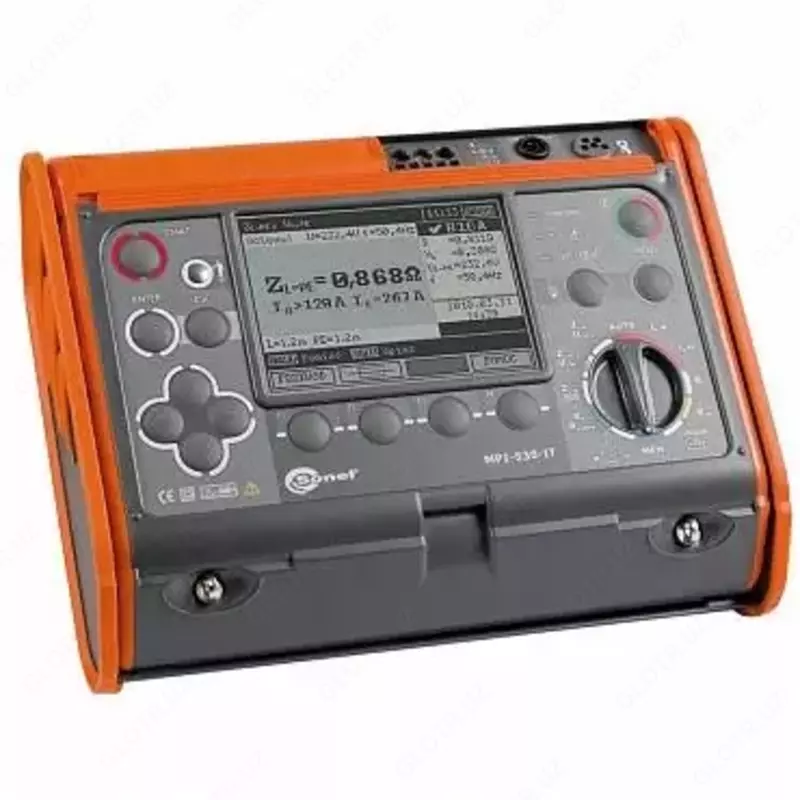

MPI-530-IT - elektr inshootlarining elektr xavfsizligi parametrlari uchun hisoblagich

MPI-530-IT ning xarakteristikalari
AC kuchlanishni o'lchash (haqiqiy RMS)
O'lchov diapazonlari Ruxsat etilgan asosiy mutlaq o'lchov xatosining chegaralari
0...299,9 V 0,1 V ± (2% i.v. + 4 e.m.r.)
300...500 V 1 V ± (2% i.v. + 2 e.m.r.)
Chastota diapazoni: 45...65 Hz Chastotani o'lchash
O'lchov diapazonlari Ruxsat etilgan asosiy mutlaq o'lchov xatosining chegaralari
45...65 Gts 0,1 Gts ±(0,1% i.v. + 1 u.m.r.)
Kuchlanish diapazoni: 50...500 V
Yozuvchi rejimi
Joriy o'lchov (True RMS)
Diapazon ravshanligida asosiy xato*
C-6 o'lchash qisqichi bilan
0...99,9 mA 0,1 mA ± (8% i.v. + 3 e.m.r.)
100...999 mA 1 mA
1,00...9,99 A 0,01 A ± (6% i.v. + 5 e.m.r.)
C-3 o'lchash qisqichi bilan
0...99,9 mA 0,1 mA ± (8% i.v. + 3 e.m.r.)
100...mA 1 mA
1,00...9,99 A 0,01 A ± (6% i.v. + 5 e.m.r.)
10,0...99,9 A 0,1 A ± (5% i.v. + 5 e.m.r.)
100...999 A 1 A
F-1, F-2, F-3 o'lchash qisqichlari bilan
1...9,99 A 0,01 A ± (0,1% Inom + 2 e.m.r.)
10,0...99,9 A 0,1 A
100...999 A 1 A
1,00...3,00 kA 0,01 kA standartlashtirilmagan
Inom = 3000 A * qo'shimcha ravishda, joriy qisqichlarning xatosini hisobga olish kerak.
Faol P, reaktiv Q va ko'rinadigan quvvat S ni o'lchash, shuningdek cos ph

Rang diapazoni rezolyutsiyasi asosiy xatosi
C-6 pensesi
0...999 VA 1 VA ± (10%∙Smeas + 3 e.m.r.)
1...5,00 kVA 0,01 kVA ± (8%∙Smeas + 5 u.m.r.)
C-3 pensesi
0...999 VA 1 VA ± (10%∙Smeas + 5 e.m.r.)
1...9,99 kVA 0,01 kVA ± (8%∙Smeas + 5 u.m.r.)
10...99,9 kVA 0,1 kVA ± (8%∙Smeas + 5 u.m.r.)
100...500 kVA 1 kVA ± (8%∙Smeas + 5 u.m.r.)
F-1, F-2, F-3 o'lchash qisqichlari bilan
0...999 VA 1 VA ± (10%∙Smeas + 9 e.m.r.)
1...9,99 kVA 0,01 kVA ± (10%∙Smeas + 6 u.m.r.)
10...kVA 0,1 kVA ± (10%∙Smeas + 5 u.m.r.)
100...kVA 1 kVA ± (10%∙Smeas + 5 e.m.r.)
501...999 kVA 1 kVA standartlashtirilmagan
1,00...1,50 MVA 0,01 MVA standartlashtirilmagan
