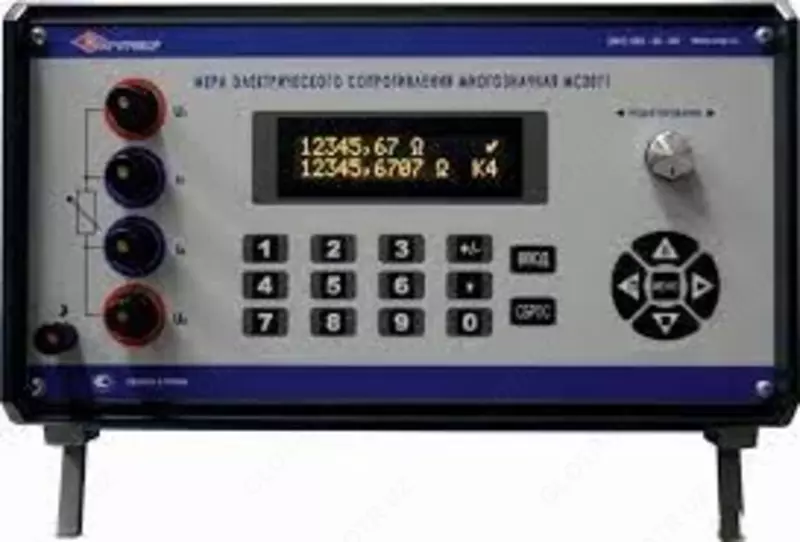

МС3071 — программируемая мера электрического сопротивления многозначная

Kod: P-0892254 Ushbu mahsulot sotuvda mavjud emas

Показать телефон Позвонить Xabar yuborish Xabar yuborish

Tavsifi

Назначение программируемой меры электрического сопротивления многозначная МС3071:
Для воспроизведения электрического сопротивления в цепях постоянного тока.

Применение программируемой меры электрического сопротивления многозначная МС3071:

в метрологии, науке и промышленности;
в поверочных и исследовательских лабораториях;
в автоматизированных системах поверки;
в стационарных и мобильных комплексах;
как самостоятельное устройство.

Технология программируемой меры электрического сопротивления многозначная МС3071:

без механических переключателей;
на базе высокостабильных фольговых резисторов.

Поверка, калибровка, испытания, настройка с помощью программируемой меры электрического сопротивления многозначная МС3071:

омметры, мегаомметры;
мультиметры;
термоизмерители и терморегуляторы;
электронная аппаратура.

Особенности программируемой меры электрического сопротивления многозначная МС3071:

Пять семидекадных исполнений, обеспечивающих широкий диапазон воспроизведения сопротивлений от 0,02 Ом до 100 MОм;
Классы точности от 0,001 до 0,2;
Дискретность воспроизведения от 0,001 до 10 Ом;
Схема подключения: двух/четырех зажимная;
Высокая точность воспроизведения сопротивления благодаря режиму автоматической компенсации отклонения сопротивления от номинала;
Высокая временная стабильность за счет использования особостабильных фольговых резисторов собственного производства с малым ТКС;
Автоматический расчет и отображение воспроизводимого сопротивления, отклонений, входного тока и напряжения;
Моделирование датчиков температуры всех типов с любой НСХ;
Отсутствие вариации начального сопротивления и большой ресурс работы, благодаря отсутствию механических переключателей;
Создание и сохранение перечней сопротивлений (до 500 значений в памяти самой МС3071, на ПК - неограниченно);
Ввод значений сопротивлений с передней панели, дистанционно с персонального компьютера;
Прикладное программное обеспечение УММС. Интерфейсы RS-232, USB с открытым протоколом обмена;
Соответствует ГОСТ 23737, ГОСТ 22261.

Технические характеристики программируемой меры электрического сопротивления многозначная МС3071:

Параметр

Значение

МС3071-11

МС3071-12

МС3071-13

МС3071-21

МС3071-22

МС3071-23

МС3071-33

МС3071-34

МС3071-35

МС3071-45

МС3071-46

МС3071-47

МС3071-56

МС3071-57

МС3071-58

Класс точности, %

0,001

0,002

0,005

0,001

0,002

0,005

0,01

0,02

0,05

0,1

0,05

0,1

0,2

Диапазон сопротивлений

0,1 Ом–10 кОм

0,02 Ом-100кОм

1,2 Ом-1 Мом

2,4 Ом-10 МОм

10 Ом-100 МОм

Минимальный шаг

0,001 Ом

0,01 Ом

0,1 Ом

1 Ом

10 Ом

Количество декад, шт

Количество ступеней в каждой декаде, шт.

Стабильность сопротивления за год

Соответствует классу точности

Мощность рассеивания каждого резистора
ступени, мВт

номинальная

максимальная

Время смены значения сопротивления, не более

1 с

Частота питающей сети

50 Гц

Напряжение питающей сети

220 В

Потребляемая мощность, не более

20 В·А

Срок службы, не менее

10 лет

Габаритные размеры (ДхШхВ)

400 × 365 × 215 мм

Масса, не более

10 кг

Пределы абсолютной основной погрешности имитации датчиков температуры для МС3071-11 и МС3071-21 в компенсированном режиме:

Платиновые датчики температуры (Pt)
Температура, С°	Значения пределов погрешности, °С
Температура, С°	Pt10	Pt50	Pt100	Pt500	Pt1000
- 200,000 ... + 0,000	± 0,045	± 0,012	± 0,0065	± 0,004
+ 0,001 ... + 200,000	± 0,05	± 0,015	± 0,01	± 0,006
+ 200,001 ... + 500,000	± 0,06	± 0,02	± 0,015	± 0,01
+ 500,001 ... + 850,000	± 0,07	± 0,03	± 0,02	± 0,015
Медные датчики температуры (Cu)
Температура, С°	Значения пределов погрешности, °С
Температура, С°	Cu10	Cu50	Cu100	Cu500	Cu1000
- 180,000 ... 0,000	± 0,04	± 0,01	± 0,006	± 0,0035	± 0,003
0,001 ... 200,000	± 0,04	± 0,012	± 0,008	± 0,0055	± 0,005
Никелевые датчики температуры (Ni)
Температура, С°	Значения пределов погрешности, °С
Температура, С°	Ni10	Ni50	Ni100	Ni500	Ni1000
- 60,000 ... 0,000	± 0,03	± 0,0075	± 0,005	± 0,0025
+ 0,001 ... + 100,000	± 0,025			± 0,003
+ 100,001 ... +180,000	± 0,022			± 0,0035
Данная погрешность определяется годовой нестабильностью сопротивлений резисторов ММЭС
