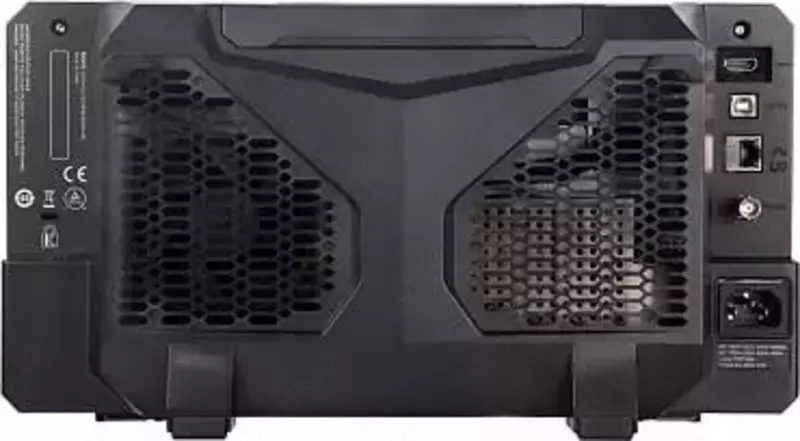

MSO5102 - Raqamli osiloskop

MSO5102 Texnik xususiyatlari
Xarakterli ma'no
Tarmoqli kengligi 100 MGts (standart)
MSO5000-BW1T2 opsiyasi bilan 200 MGts
MSO5000-BW1T3 opsiyasi bilan 350 MGts
Namuna olish rejimi
Haqiqiy vaqt
Kanallar soni 2 analog (standart) yoki 4 analog (MSO5000-4CH varianti) + 16 raqamli (PLA2216 varianti)
Maks. to'lqin shaklini olish tezligi
≥500000 osc/sek
Ro'yxatdan o'tish rejimi Oddiy
Tepalik detektori: 500 ps
Oʻrtacha (2, 4, 8, 16…65536 ta namunalar)
Maks. diskretizatsiya (real vaqt)
Analog kanallar:
8 GS/sek (4 GS/sek - MSO5000-4CH opsiyasi bilan ikkita kanal; 2 GS/sek - barcha kanallar)
Raqamli kanallar:
Har bir kanal uchun 1 GSa/sek
Yozib olish chuqurligi Analog kanallar:
100 M ball (50 M ball - MSO5000-4CH opsiyasi bilan ikkita kanal; 25 M ball - barcha kanallar) - standart
200 M ball (100 M ball - MSO5000-4CH opsiyasi bilan ikkita kanal; 50 M ball - barcha kanallar) - MSO5000-2RL varianti
Raqamli kanallar:
25 M ball
Vertikal tizim parametrlari Analog kanallar
Kirish aloqasi ochiq, yopiq
Kirish empedansi
1 MOhm ±1% || 17 pF ±3 pF
Zond susaytirishini hisobga olish
0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2500X0, 2000X0, 0000X
Probni aniqlash avtomatik probni aniqlash Rigol
Maks. kirish kuchlanishi 300 Vrms CAT I, 400 Vpeak; vaqtinchalik ortiqcha kuchlanish 1600 Vpeak
Vertikal ruxsat
8 bit
Vertikal burilish 1 mV/div ~ 10 V/div
Ofset diapazoni ±1V (1mV/div ~ 50mV/div)
±30 V (51 mV/div ~ 260 mV/div)
±100 V (265 mV/div ~ 10 V/div)
Dinamik diapazon ±5 div (8 bit)
Tarmoqli kengligi chegarasi 20MHz, 100MHz, 200MHz; har bir kanal uchun tanlanadi
Xato koeffitsienti. to'liq shkalaning ±3% daromad olish
Ofset xatosi
<200mV/div: ±0,1div ±2mV ±1,5% ofset
≥200mV/div: ±0,1div ±2mV ±1% ofset
ESD himoyasi
±8 kV (BNC kirishida)
Kanaldan kanalga izolyatsiyasi ≥40 dB, DC maksimal chastotaga
Raqamli kanallar
16 ta kanalni guruhlash (D0 ~ D15)
2 guruh (D0~D7, D8~D15)
Eshik diapazoni ±15 V, 10 mV qadam bilan
Eshik o'rnatish xatosi ± (100 mV + belgilangan qiymatdan 3%)
TTL chegara darajasi (1,4V)
5,0V CMOS (+2,5V); 3,3V CMOS (+1,65V)
2,5V CMOS (+1,25V); 1,8V CMOS (+0,9V)
ECL (-1,3V)
PECL (+3,7V)
LVDS (+1,2V)
0 B
Foydalanuvchi sozlanishi
Maks. kirish kuchlanishi
±40 V tepalik CAT I; vaqtinchalik ortiqcha kuchlanish 800 Vpeak
Maks. dinamik diapazon
±10 V + chegara qiymati
Min. kuchlanishning o'zgarishi 500 mVp-p
Kirish empedansi ~101 kOm || 8 pF
Vertikal ruxsat 1 bit
Parametrlar
gorizontal tizim Analog kanallar
Tozalash omili
5 ns/div ~ 1000 s/div
Vaqtinchalik hal qilish
10 p
Vaqt bazasi xatosi
±10 ppm ±10 ppm/yil
Ishga tushirishdan oldin maksimal kechikish: ≥ 1/2 ekran kengligi
Ishga tushirishdan keyingi: 1 soniya....100 ta holat
Kanallar orasidagi ofset tuzatish diapazoni ±100 ns
Rejimlar
Y-T, X-Y, magnitafon (≥200 ms/div), skanerlash (≥200 ms/div)
Raqamli kanallar
Min. belgilangan pulsning davomiyligi 5 ns
Maks. kirish chastotasi 200 MGts
Kanaldan kanalga kechikish 2ns (tip.), 5ns (maks.)
O'lchovlar kursori
Kursorlar soni
2 juft XY kursorlari
Qo'lda rejimlar (DY, DX, 1/DAX)
kuzatish
avtomatik o'lchovlar
X-Y rejimidagi o'lchovlar X = 1-kanal, Y = 2-kanal
Avtomatik Avtomatik o'lchovlar soni 41 turdagi
Manba analog kanallari (CH1 ~ CH4), raqamli kanallar (D0 ~ D15), matematik ishlov berish natijasi (Math1 ~ Math4)
Oddiy o'lchash rejimi
yuqori aniqlik bilan (xotiraning butun uzunligi bo'ylab)
Maks. miqdori
33-kanal turida ko'rsatiladi
Vertikal Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Maydon, Davr maydoni, Std Dev
Gorizontal davr, chastota, ko'tarilish vaqti, tushish vaqti, +kenglik, -kenglik, +burch, -vazifa, ijobiy impulslar soni, salbiy impulslar soni, ko'tarilgan chekkalar soni, pasayish qirralari soni, Tvmax, Tvmin, +burilish tezligi, -burilish tezligi
Boshqalar kechikish (A↑-B↑), kechikish (A↑-B↓), kechikish (A↓-B↑), kechikish (A↓-B↓), faza (A↑-B↑), faza (A↑) -B↓), Faza(A↓-B↑), Faza(A↓-B↓)
Chastotani o'lchagich tahlili, raqamli voltmetr, quvvat tahlili, gistogramma
Statistik ma'lumotlar joriy, o'rtacha, maksimal, min, standart og'ish, vaqtni hisoblash
