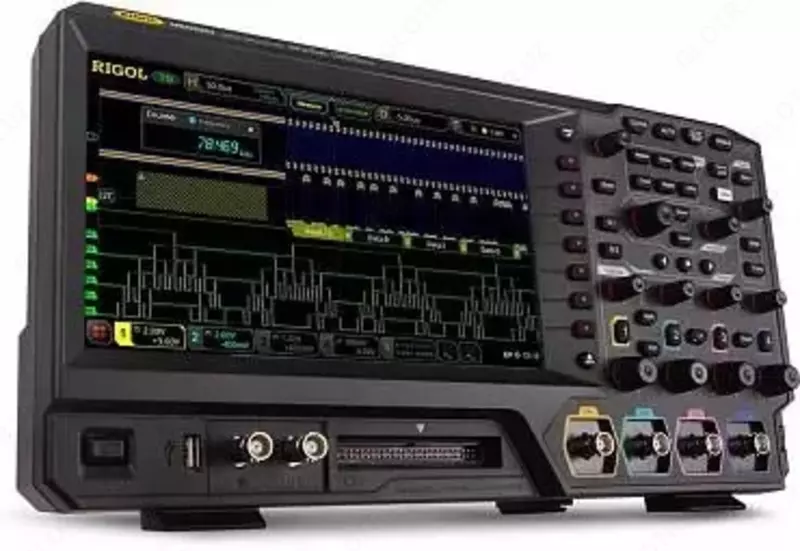

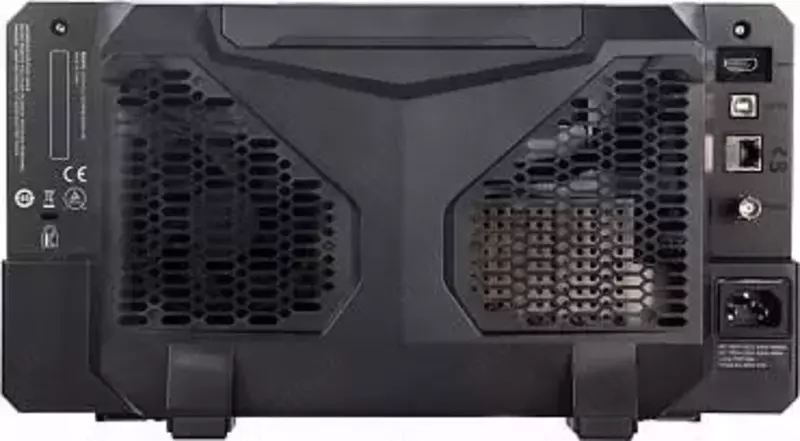

MSO5104 - raqamli osiloskop

MSO5104 Texnik xususiyatlari
Xarakterli

Ma'nosi

Tarmoqli kengligi

100 MGts (standart)
MSO5000-BW1T2 opsiyasi bilan 200 MGts
MSO5000-BW1T3 opsiyasi bilan 350 MGts

Namuna olish rejimi

Haqiqiy vaqt

Kanallar soni

4 analog (standart) + 16 raqamli (PLA2216 varianti)

Maks. to'lqin shaklini olish tezligi

≥500000 tebranish/sek

Ro‘yxatdan o‘tish

Rejim

Oddiy
Tepalik detektori: 500 ps
Oʻrtacha (2, 4, 8, 16…65536 ta namunalar)

Maks. namuna olish (real vaqt)

Analog kanallar:
8 GS/s (4 GS/s - ikkita kanal; 2 GS/s - barcha kanallar)

Raqamli kanallar:
Har bir kanal uchun 1 GS/s

Yozib olish chuqurligi

Analog kanallar:
100 M ball (50 M ball - ikkita kanal; 25 M ball - barcha kanallar) - standart
200 M ball (100 M ball - ikkita kanal; 50 M ball - barcha kanallar) - MSO5000-2RL opsiyasi

Raqamli kanallar:
25 M ball

Tizimning vertikal parametrlari

Analog kanallar

Kirish orqali aloqa

ochiq, yopiq

Kirish empedansi

1 MŌ ±1% || 17 pF ±3 pF

Zond susaytirishini hisobga olish

0,01X, 0,02X, 0,05X, 0,1X, 0,2X, 0,5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2500X, 25000 20000X, 50000X

Prob ta'rifi

Rigol problarini avtomatik aniqlash

Maks. kirish kuchlanishi

300 Vrms CAT I, 400 Vpk; vaqtinchalik ortiqcha kuchlanish 1600 Vpk

Vertikal ruxsat

8 bit

Vertikal og'ish

1 mV/div ~ 10 V/div

Ofset diapazoni

±1 V (1 mV/div ~ 50 mV/div)
±30 V (51 mV/div ~ 260 mV/div)
±100V (265mV/div ~ 10V/div)

Dinamik diapazon

±5 div (8 bit)

Tarmoqli kengligi chegarasi

20 MGts, 100 MGts, 200 MGts; har bir kanal uchun tanlanishi mumkin

Xato koeffitsienti daromad

To'liq shkalaning ±3%

Ofset xatosi

<200 mV/div: ±0,1 div ±2 mV ±1,5% ofset
≥200 mV/div: ±0,1 div ±2 mV ±1% ofset

ESD himoyasi

±8 kV (BNC kirishida)

Kanallar orasidagi izolyatsiya

≥40dB, DC maksimal chastotaga

Raqamli kanallar

Kanallarni guruhlash

16 kanal (D0~D15)
2 guruh (D0~D7, D8~D15)

Chegara oralig'i

10 mV qadamlarda ±15 V

Chegarani sozlash xatosi

±(100 mV + belgilangan qiymatdan 3%)

Chegara darajasi

TTL (1,4 V)
5,0 V CMOS (+2,5 V); 3,3V CMOS (+1,65V)
2,5 V CMOS (+1,25 V); 1,8 V CMOS (+0,9 V)
ECL (-1,3 V)
PECL (+3,7 V)
LVDS (+1,2 V)
0 V
Foydalanuvchi uchun moslashtirilgan

Maks. kirish kuchlanishi

±40 Vpk CAT I; vaqtinchalik ortiqcha kuchlanish 800 Vpk

Maks. dinamik diapazon

±10 V + chegara qiymati

Min. kuchlanishning o'zgarishi

500 mVp-p

Kirish empedansi

~101 kOm || 8 pF

Vertikal ruxsat

1 bit

Variantlar
gorizontal tizim

Analog kanallar

Tozalash omili

5 ns/div ~ 1000 s/div

Vaqtinchalik hal qilish

10 p

Vaqt bazasi xatosi

±10 ppm ±10 ppm/yil

Maksimal kechikish

Ishga tushirishdan oldin: ≥ 1/2 ekran kengligi
Ishga tushirishdan keyingi: 1 s....100 ta holat

Kanallar orasidagi ofset tuzatish diapazoni

±100 ns

Tartiblar

Y-T, X-Y, magnitafon (≥200ms/div), skanerlash ((≥200ms/div)

Raqamli kanallar

Min. aniqlanadigan puls davomiyligi

5 ns

Maks. kirish chastotasi

200 MGts

Kanallar orasidagi kechikish

2 ns (tip), 5 ns (maksimal)

O'lchovlar

Kursorlar

Kursorlar soni

2 juft XY kursorlari

Tartiblar

qo‘llanma (DY, DX, 1/DAX)
kuzatish
avtomatik o'lchovlar

X-Y rejimida o'lchovlar

X = 1-kanal, Y = 2-kanal

Avtomatik

Avtomatik o'lchovlar soni

41 tur

Manba

analog kanallar (CH1 ~ CH4), raqamli kanallar (D0 ~ D15), matematik ishlov berish natijasi (Math1 ~ Math4)

O'lchov rejimi

oddiy
yuqori aniqlik bilan (butun xotira uzunligi bo'yicha)

Maks. miqdori
har bir kanalda ko'rsatiladi

33 tur

Vertikal

Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Maydon, Davr maydoni, Std Dev

Gorizontal

Davr, chastota, ko'tarilish vaqti, tushish vaqti, +kenglik, -kenglik, +burch, -vazifa, musbat impulslar soni, salbiy impulslar soni, ko'tarilgan chekkalar soni, pasayish qirralari, Tvmax, Tvmin, +burilish tezligi, -burilish tezligi

Boshqa

Kechikish(A↑-B↑), Kechikish(A↑-B↓), Kechiktirish(A↓-B↑), Kechiktirish(A↓-B↓), Faza(A↑-B↑), Faza(A↑- B↓), Faza (A↓-B↑), Faza (A↓-B↓)

Tahlil

chastota o'lchagich, raqamli voltmetr, quvvat tahlili, gistogramma

Statistika

joriy, o'rtacha, maksimal, minimal, standart og'ish, vaqtni hisoblash

Matematik operatsiyalar

Bir vaqtning o'zida ko'rsatilganlar soni

4

Operatsiyalar

A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop

Rang gradatsiyasi

Matematik operatsiyalarda qo'llab-quvvatlanadi, shu jumladan. FFT

FFT

Maks. uzunligi

1 M ball

Oyna turi

To'rtburchak, Xanning, Blekman, Xemming, tekis tepa, uchburchak

Ishlash

to'liq displey, yarim displey

Cho'qqilarni qidiring

Maks. 15 tepalik

Qidiruv va navigatsiya

Turi

chekka, puls, yugurish, aylanish tezligi, RS-232, I²C va SPI

Displey

voqea yoki navigatsiya jadvali

Manba

har qanday analog kanal

Navigatsiya tugmalari

xotira bo'ylab harakatlanish, ZOOM oynasida harakat qilish, yozilgan to'lqin shaklini o'ynash, voqealar bo'ylab harakatlanish

To'lqin shakli tahlili

O'tish / muvaffaqiyatsiz

Manba

analog kanallar (CH1 ~ CH4)

Gistogramma

Manba

anal
