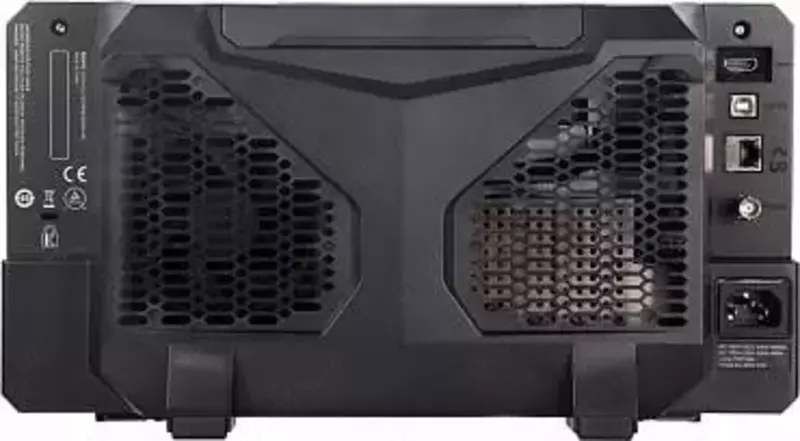

MSO5204 - raqamli osiloskop

MSO5204 Texnik xususiyatlari
Xarakterli ma'no
200 MGts tarmoqli kengligi (standart)
MSO5000-BW2T3 opsiyasi bilan 350 MGts
Namuna olish rejimi
Haqiqiy vaqt
Kanallar soni 4 analog (standart) + 16 raqamli (PLA2216 varianti)
Maks. to'lqin shaklini olish tezligi
≥500000 tebranish/sek
Ro'yxatdan o'tish rejimi Oddiy
Tepalik detektori: 500 ps
Oʻrtacha (2, 4, 8, 16…65536 ta namunalar)
Maks. namuna olish (real vaqt)
Analog kanallar:
8 GS/s (4 GS/s - ikkita kanal; 2 GS/s - barcha kanallar)
Raqamli kanallar:
Har bir kanal uchun 1 GS/s
Yozib olish chuqurligi Analog kanallar:
100 M ball (50 M ball - ikkita kanal; 25 M ball - barcha kanallar) - standart
200 M ball (100 M ball - ikkita kanal; 50 M ball - barcha kanallar) - MSO5000-2RL opsiyasi
Raqamli kanallar:
25 M ball
Tizimning vertikal parametrlari Analog kanallar
Kirish aloqasi ochiq, yopiq
Kirish empedansi
1 MŌ ±1% || 17 pF ±3 pF
Zond susaytirishini hisobga olish
0,01X, 0,02X, 0,05X, 0,1X, 0,2X, 0,5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2500X, 25000 20000X, 50000X
Probni aniqlash Rigol problarini avtomatik aniqlash
Maks. kirish kuchlanishi 300 Vrms CAT I, 400 Vpk; vaqtinchalik ortiqcha kuchlanish 1600 Vpk
Vertikal ruxsat
8 bit
Vertikal og'ish 1 mV / div ~ 10 V / div
Ofset diapazoni ±1V (1mV/div ~ 50mV/div)
±30 V (51 mV/div ~ 260 mV/div)
±100V (265mV/div ~ 10V/div)
Dinamik diapazon ±5 div (8 bit)
Tarmoqli kengligi chegarasi 20 MGts, 100 MGts, 200 MGts; har bir kanal uchun tanlanishi mumkin
Xato koeffitsienti to'liq shkalaning ±3% daromad olish
Ofset xatosi
<200 mV/div: ±0,1 div ±2 mV ±1,5% ofset
≥200 mV/div: ±0,1 div ±2 mV ±1% ofset
ESD himoyasi
±8 kV (BNC kirishida)
Kanallar orasidagi izolyatsiya ≥40dB, DC dan maksimal chastotagacha
Raqamli kanallar
16 ta kanalni guruhlash (D0 ~ D15)
2 guruh (D0~D7, D8~D15)
Eshik diapazoni ± 15 V 10 mV bosqichlarda
Eshik o'rnatish xatosi ± (100 mV + belgilangan qiymatdan 3%)
Chegara darajasi TTL (1,4 V)
5,0 V CMOS (+2,5 V); 3,3V CMOS (+1,65V)
2,5 V CMOS (+1,25 V); 1,8 V CMOS (+0,9 V)
ECL (-1,3V)
PECL (+3,7 V)
LVDS (+1,2 V)
0 V
Foydalanuvchi uchun moslashtirilgan
Maks. kirish kuchlanishi
±40 Vpk CAT I; vaqtinchalik ortiqcha kuchlanish 800 Vpk
Maks. dinamik diapazon
±10 V + chegara qiymati
Min. kuchlanishning o'zgarishi 500 mVp-p
Kirish empedansi ~101 kOm || 8 pF
Vertikal ruxsat 1 bit
Variantlar
gorizontal tizim Analog kanallar
Tozalash omili
2 ns/div ~ 1000 s/div
Vaqtinchalik hal qilish
10 p
Vaqt bazasi xatosi
±10 ppm ±10 ppm/yil
Ishga tushirishdan oldingi maksimal kechikish: ≥ 1/2 ekran kengligi
Ishga tushirishdan keyingi: 1 s....100 ta holat
Kanallar orasidagi ofset tuzatish diapazoni ±100 ns
Rejimlar
Y-T, X-Y, magnitafon (≥200ms/div), skanerlash ((≥200ms/div)
Raqamli kanallar
Min. aniqlanadigan impuls davomiyligi 5 ns
Maks. kirish chastotasi 200 MGts
Kanallararo kechikish 2 ns (tip), 5 ns (maksimal)
Kursor o'lchovlari
Kursorlar soni
2 juft XY kursorlari
Qo'lda rejimlar (DY, DX, 1/DAX)
kuzatish
avtomatik o'lchovlar
X-Y rejimidagi o'lchovlar X = 1-kanal, Y = 2-kanal
Avtomatik Avtomatik o'lchovlar soni 41 turdagi
Manba analog kanallari (CH1 ~ CH4), raqamli kanallar (D0 ~ D15), matematik ishlov berish natijasi (Math1 ~ Math4)
Oddiy o'lchash rejimi
yuqori aniqlik bilan (butun xotira uzunligi bo'ylab)
Maks. miqdori
Har bir kanalda 33 tur ko'rsatiladi
Vertikal Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Maydon, Davr maydoni, Std Dev
Gorizontal davr, chastota, ko'tarilish vaqti, tushish vaqti, +kenglik, -kenglik, +burch, -vazifa, ijobiy impulslar soni, salbiy impulslar soni, ko'tarilgan chekkalar soni, pasayish qirralari soni, Tvmax, Tvmin, +burilish tezligi, -burilish tezligi
Boshqalar kechikish (A↑-B↑), kechikish (A↑-B↓), kechikish (A↓-B↑), kechikish (A↓-B↓), faza (A↑-B↑), faza (A↑) -B↓), Faza(A↓-B↑), Faza(A↓-B↓)
Tahlil chastotasi o'lchagich, raqamli voltmetr, quvvat tahlili, histogramma
Statistika joriy, o'rtacha, maksimal, minimal, standart og'ish, vaqtni hisoblash
Matematik operatsiyalar soni bir vaqtning o'zida ko'rsatiladi
4
