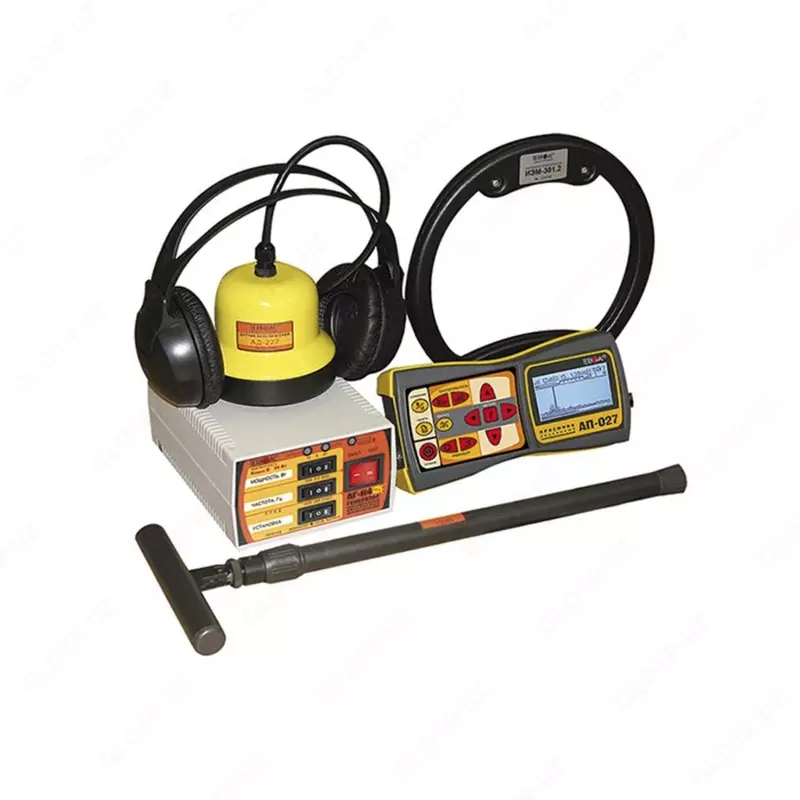

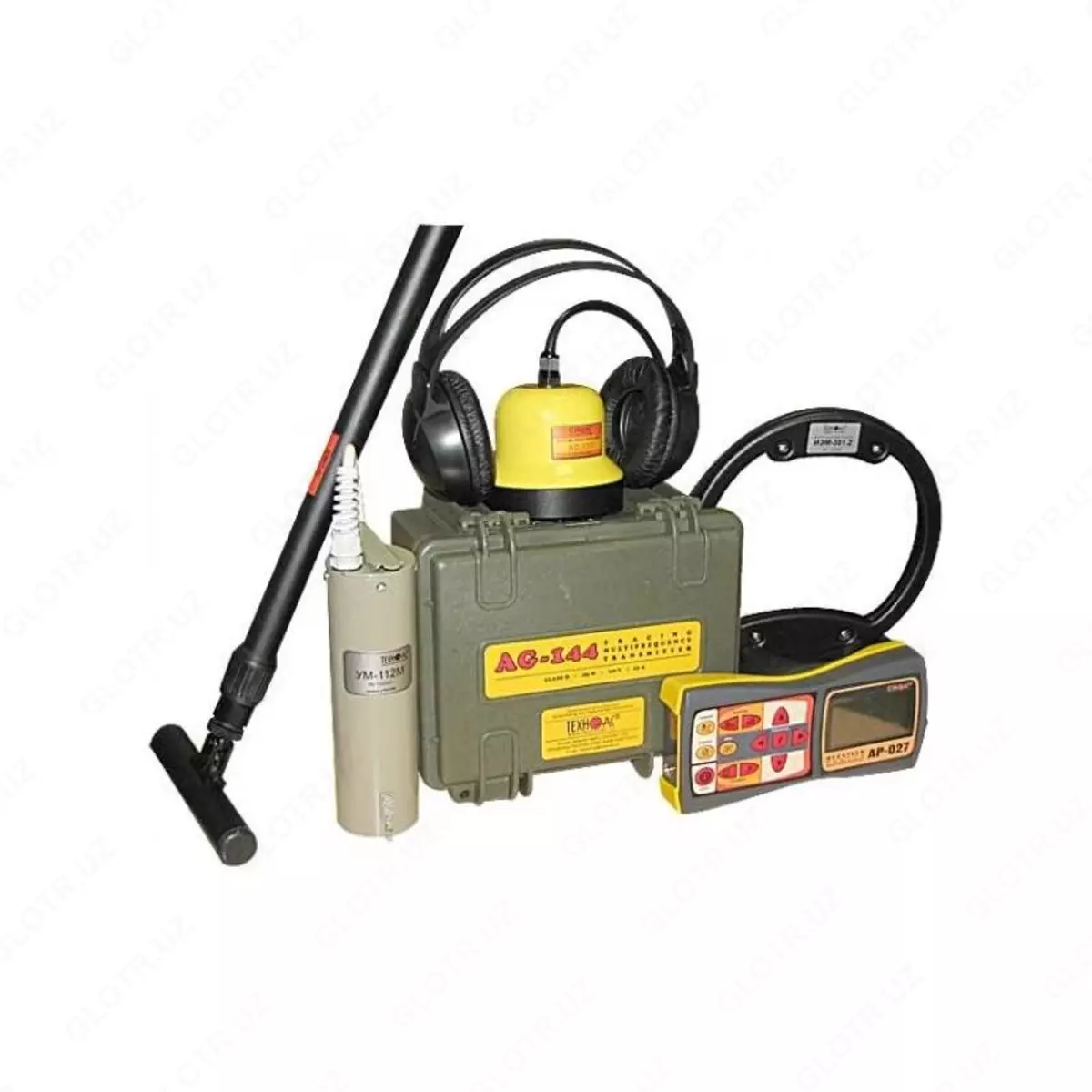

Muvaffaqiyatli ATG-525.60E - kabel nuqsonlarini aniqlash to'plami

Maqsad:

Passiv usul yordamida kabellarni qidirish.

Kabelning shikastlanish joylarini akustik va elektromagnit usullar yordamida aniqlash.

Yashirin simlarni topish bo'yicha ishlarni bajarish.

6 m gacha chuqurlikda va generatorni ulash joyidan 5 km gacha bo'lgan masofada yashirin kommunikatsiyalarning (kabel liniyalari, elektr o'tkazuvchan materiallardan tayyorlangan quvurlar) joylashishini va chuqurligini aniqlash.

Qazish ishlari oldidan maydonlarni tekshirish.

6 m gacha bo'lgan chuqurlikdagi quvurlarni depressurizatsiya qilish joylarini aniqlash.

Tavsiya etilgan ilovalar:

Elektr energetikasi sanoati

Texnik xususiyatlari

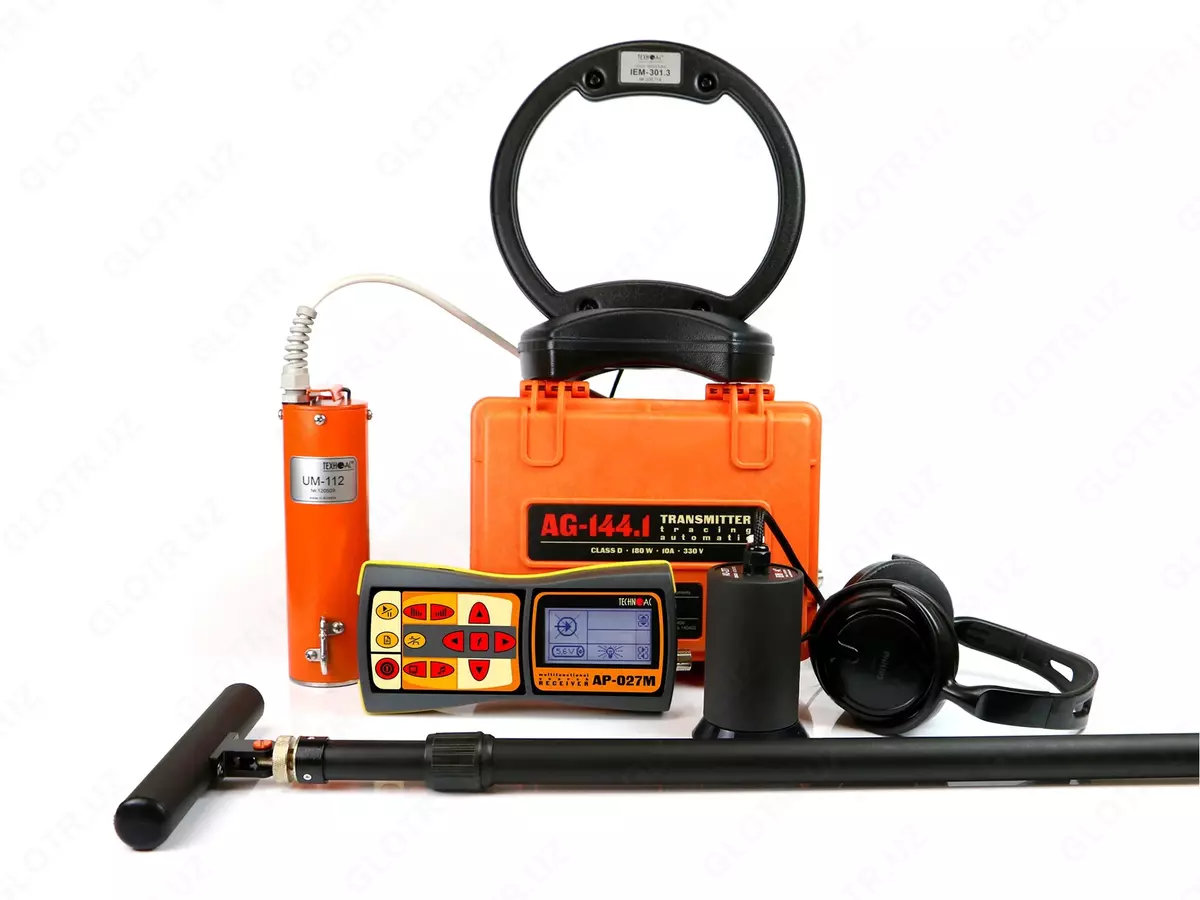

Generator "AG-144.1"

Yaratilgan signal chastotalari, Hz

SIN chastotalari f1 / f2 / f3, ±0,1% 512/1024/8192

Beat chastotalari LF / MF / HF 0,5/1/2

"SIN" "uzluksiz" yaratish rejimlari

"SIN" "sin.gif"

"GUNOH" "3 qism"

"XIT"

Sinusoidal avlodning chiqish parametrlari

Maksimal chiqish kuchlanishi, V

avtonom quvvat manbai bilan

12/24V tashqi batareya qo'shilishi bilan

- 220 tarmoq blokidan quvvatlanganda

330

140

Chiqish quvvati, Vt

avtonom quvvat manbai bilan

12/24V tashqi batareya qo'shilishi bilan

- quvvat manbai bilan quvvatlanganda 7,5 dan 120 gacha

45 dan 180 gacha

18 dan 72 gacha

Ruxsat etilgan yuk qarshiligi har qanday (0…∞)

Avtomatik yukni moslashtirish

Quvvat manbalari O'rnatilgan batareyalar to'plami

AC quvvat manbai

Elektron blokning (g'ilofning) umumiy o'lchamlari, ortiq emas, mm 220x160x145

Elektron birlik og'irligi, ortiq emas, kg 8,2

foydalanish shartlari

Ish paytida ruxsat etilgan atrof-muhit harorati oralig'i -20…+45ºS

IP54 iqlim muhofazasi klassi

Parametrlar Sensorlar

EMD / DKI / DODC / KI AD
