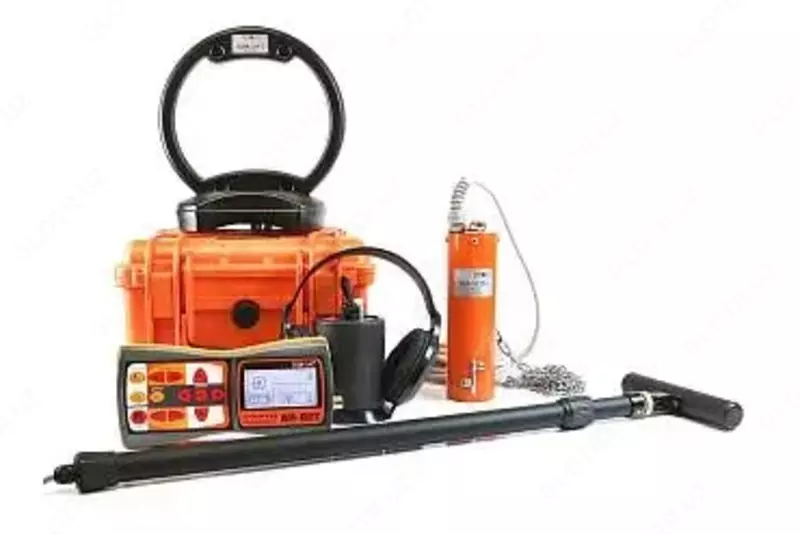

Muvaffaqiyatli TPT-522N, metall bo'lmagan va metall quvurlarni, diagnostika qilish uchun oqish detektori

Xususiyatlari Muvaffaqiyat TPT-522N
Qabul qiluvchi "AP-027"
Parametr Sensor EMD/DKI/DODC/KI/NR Sensor AD
Sensorga qarab ish turi Sensor ulanganda avtomatik ravishda aniqlanadi
Qabul qilingan signal turi Operator tomonidan "uzluksiz / impulsli" sifatida tanlangan Operator tomonidan "oqish qidirish (uzluksiz signal) / akustik chiziqni qidirish (impuls signali)" sifatida tanlangan.
O'zgaruvchan tarmoqli filtrlarning chastotalari Kvazi-rezonansli filtrning markaziy chastotasi 50/60Hz, 100...450Hz dan 50Hz gacha, 120...540Hz dan 60Hz, 512Hz, 1024Hz, 8192Hz, 33kHz. Diapazonni cheklash "pastki" 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 kHz.
Diapazon chegarasi "yuqori" 2.00 / 1.38 / 0.95 / 0.65 / 0.45 / 0.31 / 0.21 / 0.15 kHz.
“Keng polosali” (chastota diapazoni) 0,05...8,6 kHz 0,09...2,2 kHz
Kirish signalining elektr quvvati va dinamik diapazoni 100 dB 120 dB
Vizual LCD ko'rsatkichi - tanlangan rejimlar va parametrlarning belgilari va qiymatlari - jonlantirilgan kirish signali darajasi shkalasi - raqamli qiymat va animatsiyali chiqish signali darajasi shkalasi - chiqish signali darajasining grafigi (harakatlanuvchi diagrammasi) - chiqish signalining chastota spektri - raqamli va "xotirada" qayd etilgan chiqish signali darajalarining grafik ko'rinishi
Ovoz ko'rsatkichi Eshitish vositalari - tabiiy keng polosali yoki filtrlangan signal.
Naushniklar - sintezlangan FM ovozi. -
O'rnatilgan emitent - sintezlangan FM ovozi.
Quvvat manbai kuchlanishi 4…7V. - "AA tipidagi" batareyalar 1,2V 4 dona. yoritish (220V) yoki bort (12V) tarmog'idan quvvatlanadigan zaryadlovchi bilan to'liq yoki - ishqoriy (ishqoriy) batareyalar "AA tipidagi" 1,5V 4 dona.
Uzluksiz ishlash muddati, kamida 20 soat
Ish paytida ruxsat etilgan muhit harorati oralig'i -20ºS…+50ºS
Kirish himoyasi klassi IP54
Elektron blokning umumiy o'lchamlari 220 * 102 * 42 mm
Elektron blokning og'irligi 0,46 kg dan oshmaydi
Parametrning ma'nosi
Generator "AG-144.1"
Yaratilgan signal chastotalari, Hz
SIN chastotalari f1 / f2 / f3, ±0,1% 512/1024/8192
Beat chastotalari LF / MF / HF 0,5/1/2
"SIN" "uzluksiz" yaratish rejimlari
"GUNOH"
"GUNOH" "3 qism"
"XIT"
Sinusoidal avlodning chiqish parametrlari
Maksimal chiqish kuchlanishi, V
avtonom quvvat manbai bilan
12/24V tashqi batareya qo'shilishi bilan
- 220 tarmoq blokidan quvvatlanganda
330
140
Chiqish quvvati, Vt
avtonom quvvat manbai bilan
12/24V tashqi batareya qo'shilishi bilan
- quvvat manbai bilan quvvatlanganda 7,5 dan 120 gacha
45 dan 180 gacha
18 dan 72 gacha
Ruxsat etilgan yuk qarshiligi har qanday (0…∞)
Avtomatik yukni moslashtirish
Quvvat manbalari O'rnatilgan batareyalar to'plami
AC quvvat manbai
Elektron blokning (g'ilofning) umumiy o'lchamlari, ortiq emas, mm 250x215x165
Elektron birlik og'irligi, ortiq emas, kg 8,5
foydalanish shartlari
Ish paytida atrof-muhit haroratining ruxsat etilgan diapazoni minus 30…+45ºS
IP54 iqlim muhofazasi klassi
Elektromagnit sensori "EMD-247"
Konverter tipidagi rezonansli ferrit magnit antenna
Rezonans chastotasi, Gts 50…60 Gts / 100 Gts / 512 Gts / 1024 Gts / 8192 Gts / 33 kHz
Qabul qiluvchining quvvat turi
Rezonans almashinuvi majburiy (qabul qiluvchi tomonidan boshqariladi)
Akustik sensor "AD-327"
Qurilmaning umumiy o'lchamlari, mm 120x135 dan oshmasligi kerak
Og'irligi, ortiq emas, kg 1,7
Induktiv antenna "IEM-301.3"
"ramka" ga beriladigan maksimal quvvat 10 Vt dan oshmaydi
Empedans moduli 8192 Hz, 36 ohm
Korpus turi: plastik, muhrlangan
Ta'sir mexanizmi "UM-112"
Ta'sir mexanizmini quvurga ulash uchun ish joyi:
maqbul -
maksimal kuzatuv oralig'i uchun optimal -
har qanday
yuqori

Ulanish kabelining uzunligi, kam emas, m
5

O'rganilayotgan quvur diametri, mm
50 dan

Umumiy o'lchamlar, ortiq emas, mm
90 x 200

To'plamning og'irligi, ortiq emas, kg
3
