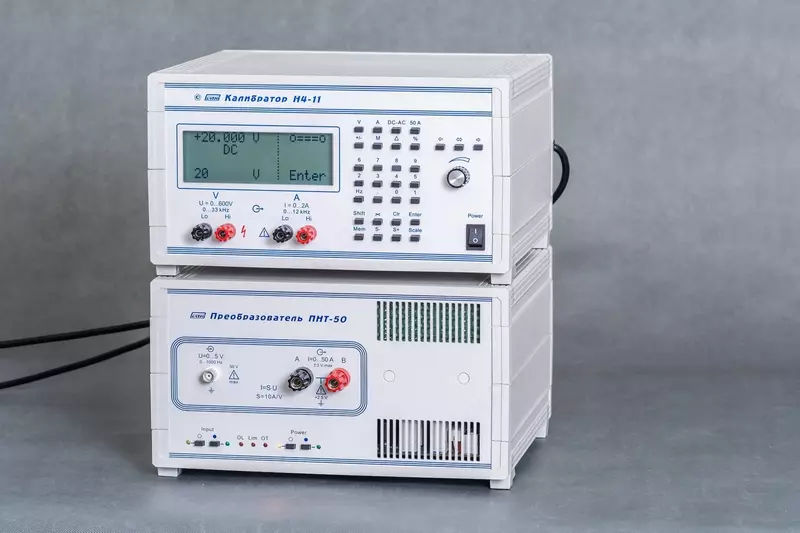

Н4-11/1 — калибратор универсальный

Kod: P-0892109 Ushbu mahsulot sotuvda mavjud emas

Показать телефон Позвонить Xabar yuborish Xabar yuborish

Tavsifi

Назначение калибратора универсального Н4-11/1:
Калибратор универсальный Н4-11/1 предназначен для калибровки (поверки) электроизмерительных приборов (стрелочных), в том числе на месте их установки за счет высокой мобильности прибора и малого времени установления рабочего режима.
Калибратор Н4-11/1 обеспечивает воспроизведение напряжения до 600 В и силы тока до 2 А. С блоком преобразователя ПНТ-50 (может входить в комплект) калибратор обеспечивает воспроизведение силы постоянного и переменного тока до 50 А.

Описание калибратора универсального Н4-11/1:

Прибор обеспечивает:

Установку выходного уровня и частоты посредством клавиатуры;
Визуальную индикацию значений и частоты выходного параметра, полярности, размерности показаний, состояния прибора, отказов и ошибок;
Автоматический выбор пределов воспроизведения;
Плавное регулирование выходного напряжения, тока и частоты с индикацией абсолютного и относительного отклонения выходного уровня;
Вычисление абсолютной, относительной и приведенной погрешности проверяемого прибора;
Полную цифровую калибровку.

Прибор имеет последовательный интерфейс RS-232C. Интерфейс обеспечивает установку выходного уровня и частоты, переключение режимов работы.

Воспроизведение обеспечивает сигналов (напряжения и силы тока) с параметрами железнодорожной сигнализации.

Технические характеристики калибратора универсального Н4-11/1:

Параметр	Значение
Диапазон и основная погрешность в режиме воспроизведения напряжения постоянного тока
Предел Uп	0,2 В	2 В	20 В	150 В	600 В
Диапазон воспроизведения в значениях устанавливаемой шкалы, В	0,00100 – 0,20009	0,2001 – 2,0009	02,001 – 20,009	020,01 – 150,09	150,1 – 625,0
Предел допускаемой основной погрешности при T=Tк ±5 °C, ±(% от U + % от Uп) на частоте 10 –20 Гц, не более	0,3 + 0,1	0,3 + 0,02	0,3 + 0,02	0,3 + 0,02	-
Предел допускаемой основной погрешности при T=Tк ±5 °C, ±(% от U + % от Uп) на частоте 20 –40 Гц, не более	0,2 + 0,1	0,2 + 0,02	0,2 + 0,015	0,2 + 0,02	0,3 + 0,1*
Предел допускаемой основной погрешности при T=Tк ±5 °C, ±(% от U + % от Uп) на частоте 0,04 –1,2 кГц, не более	0,2 + 0,1	0,1 + 0,02	0,1 + 0,015	0,1 + 0,02	0,3 + 0,1
Предел допускаемой основной погрешности при T=Tк ±5 °C, ±(% от U + % от Uп) на частоте 1,2 –10 кГц, не более	0,2 + 0,1	0,2 + 0,02	0,2 + 0,02	0,2 + 0,02	-
Предел допускаемой основной погрешности при T=Tк ±5 °C, ±(% от U + % от Uп) на частоте 10 –20 кГц, не более	0,3+ 0,1	0,3 + 0,03	0,3 + 0,03	0,3 + 0,03	-
Предел допускаемой основной погрешности при T=Tк ±5 °C, ±(% от U + % от Uп) на частоте 10 –20 кГц, не более	0,5+ 0,1	0,5 + 0,05	0,5 + 0,05	0,5 + 0,05	-
* - в диапазоне воспроизведения 150,1 – 330 В на частотах ниже 32 Гц
Диапазон и основная погрешность в режиме воспроизведения силы постоянного тока
Предел Iп	20 мА	200 мА	2000 мА	20 А*	50 А*
Диапазон воспроизведения в значениях устанавливаемой шкалы	±(00.000 – 20.009) мА	±(02.001– 200.09) мА	±(0200.01 – 2000.9) мА	±(02.001 – 20.009) А	±(20.01 – 52.50) А
Предел допускаемой основной погрешности при T=Tк ±5 °C, ±(% от I + % от Iп), не более	0,1 + 0,01	0,1 + 0,01	0,1 + 0,01	0,25 + 0,025	0,25 + 0,1
I - установленное значение тока, Iп – конечное значение предела; f – коэффициент, численно равный установленной частоте в килогерцах; * Воспроизведение с помощью преобразователя ПНТ-50
Диапазон и основная погрешность в режиме воспроизведения силы переменного тока
Предел Iп	20 мА	200 мА	2000 мА	20 А*	50 А*
Диапазон воспроизведения в значениях устанавливаемой шкалы	00.100 – 20.009 мА	02.001 – 200.09 мА	02.001 – 20.009 мА	02.001 – 20.009 мА	20.01 – 52.50 мА
Предел допускаемой основной погрешности при T=Tк ±5 °C, ±(% от I + % от Iп) на частоте 10 –20 Гц, не более	0,3 + 0,05	0,3 + 0,05	0,3 + 0,05	0,4 + 0,05	0,4 + 0,1
Предел допускаемой основной погрешности при T=Tк ±5 °C, ±(% от I + % от Iп) на частоте 20 –1200 Гц, не более	0,2 + 0,03	0,2 + 0,03	0,2 + 0,03	0,25 + 0,03 + 1,5 х f	0,25 + 0,1 + 1,5 х f
Предел допускаемой основной погрешности при T=Tк ±5 °C, ±(% от I + % от Iп) на частоте 1,2 –12 кГц, не более	0,2 + 0,05 + 0,05 х f	0,2 + 0,05 + 0,05 х f	0,2 + 0,05 + 0,05 х f	-	-
I - установленное значение тока, Iп – конечное значение предела; f – коэффициент, численно равный установленной частоте в килогерцах; * Воспроизведение с помощью преобразователя ПНТ-50
Параметры преобразователя ПНТ-50
Номинальный коэффициент передачи	10 А/В
Рабочий диапазон входа	0 - 5 В
Рабочий диапазон частот	0 - 1 кГц
Погрешность коэффициента передачи на постоянном токе	Не более ±0,15 %
Неравномерность частотной характеристики до 1 кГц	Не более ±2 %
Начальный ток на выходе	Не более ±5 мА
Погрешность установки частоты напряжения или тока	±(0.05 % от F + 0.1 Гц)
Среднее время установления выходного уровня	1 - 3 с
Нормирование погрешности	При T=Tк ±5 °C (Tк – температура калибровки)
Дополнительная температурная погрешность на 10 °C	Во всех режимах не превышает половины основной
Общие характеристики
Температура окружающего воздуха	От 5 до 40 °C
Относительная влажность	До 90% при температуре до 25 °C
Напряжение питающей сети	220 ± 22 В с частотой 50 ± 1 Гц
Потребляемая мощность	Не более 120 ВА (калибратор) и 250 ВА (блок преобразователя)
Время прогрева	Не более 5 минут
Габаритные размеры корпуса	291 х 156 х 259 мм
Масса калибратора	Не более 8 кг
Масса блока преобразователя	Не более 6 кг
