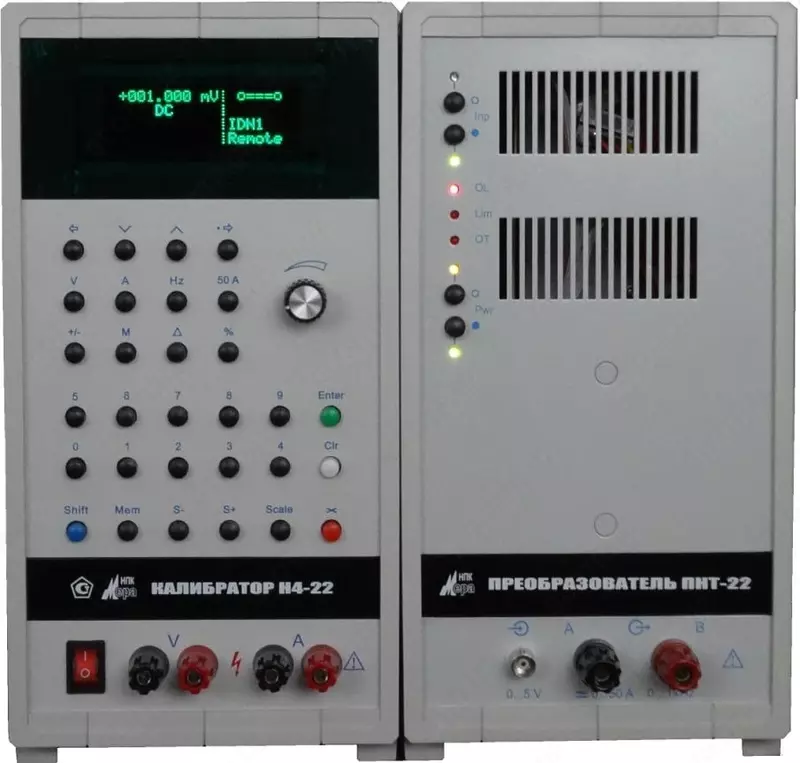

Н4-22 — калибратор универсальный

Kod: P-0892105 Ushbu mahsulot sotuvda mavjud emas

Показать телефон Позвонить Xabar yuborish Xabar yuborish

Tavsifi

Назначение калибратора универсального Н4-22:
Калибратор универсальный Н4-22 предназначен для калибровки (поверки) электроизмерительных приборов (аналоговых и цифровых) и устройств автоматики.
Прибор воспроизводит:

Напряжения постоянного тока от 10 мкВ до 1000 В;

Напряжения переменного тока от 1 мВ до 700 В с частотами в диапазоне от 10 Гц до 100 кГц;

Силы постоянного тока от 0.01 мкА до 5 А (до 50 А с блоком ПНТ-22);

Силы переменного тока от 10 мкА до 5 А с частотами в диапазоне от 10 Гц до 10 кГц (до 50 А с блоком преобразователя ПНТ-22 до 1 кГц);

Силы постоянного и переменного тока с катушкой токовой до 1000 А;

Сигналов для проверки устройств ЖД автоматики и сигнализации с амплитудной, фазовой или частотной манипуляцией.

Особенности калибратора универсального Н4-22:

Автоматический выбор пределов воспроизведения;
Плавное регулирование выходного напряжения, тока и частоты с индикацией абсолютного и относительного отклонения выходного уровня, а также с вычислением абсолютной, относительной и приведенной погрешности проверяемого прибора;
Полный набор режимов амплитудной, фазовой и частотной манипуляции напряжения и тока для проверки устройств ЖД автоматики и сигнализации;
Цифровая калибровка с возможностью автоматической калибровки;
Интерфейс USB и RS-232C;
Полная функциональная и электрическая совместимость с калибратором Н4-11.

Технические характеристики калибратора универсального Н4-22:

Параметр	Значение
Воспроизведение постоянного напряжения
Предел (Uп)	0,2 В		2 В	20 В	200 В	400 В	1000 В
Диапазон воспроизведения в значениях устанавливаемой шкалы, В	±(000,000 – 220,009)		±(0,22001 – 2,20009)	±(02,20001 – 22,0009)	±(022,001 – 220,009)	±(0220,01 – 0420,00)	±(0420,01 – 1010,00)
Предел допускаемой основной погрешности ±(% от U + % от Uп)	0,02 + 0,005		0,01 + 0,005	0,01 + 0,005	0,02 + 0,005	0,03 + 0,01	0,03 + 0,01
Выходное сопротивление, Ом, не более	0,02		0,02	0,02	0,1	1	1
Максимальный ток нагрузки, мА	100		100	100	50	25	10
Воспроизведение переменного напряжения
Предел (Uп)	0,2 В		2 В	20 В	150 В	300 В	700 В
Диапазон воспроизведения в значениях устанавливаемой шкалы, В	0,00100 – 0,220009		0,22001 – 2,20009	02,20001 – 22,0009	022,001 – 150,009	150,01 – 330,00	330,01 – 720,00
Предел допускаемой основной погрешности ±(% от U + % от Uп) в диапазоне 10 – 20 Гц	0,2 + 0,02		0,2 + 0,02	0,2 + 0,02	0,2 + 0,02	-	-
Предел допускаемой основной погрешности ±(% от U + % от Uп) в диапазоне 20 – 40 Гц	0,07 + 0,01		0,05 + 0,01	0,05 + 0,01	0,05 + 0,01	0,1 + 0,03	-
Предел допускаемой основной погрешности ±(% от U + % от Uп) в диапазоне 0,04 – 2,5 кГц	0,05 + 0,01		0,03 + 0,01	0,03 + 0,01	0,05 + 0,01	0,05 + 0,02	0,1 + 0,03
Предел допускаемой основной погрешности ±(% от U + % от Uп) в диапазоне 2,5 – 10 кГц	0,07 + 0,01		0,05 + 0,01	0,05 + 0,01	0,07 + 0,01	0,15 + 0,02	-
Предел допускаемой основной погрешности ±(% от U + % от Uп) в диапазоне 10 – 20 кГц	0,1 + 0,01		0,07 + 0,01	0,07 + 0,01	0,1 + 0,02	0,2 + 0,03	-
Предел допускаемой основной погрешности ±(% от U + % от Uп) в диапазоне 20 – 33 кГц	0,1 + 0,01		0,5 + 0,02	0,5 + 0,02	0,15 + 0,02	0,3 + 0,05	-
Предел допускаемой основной погрешности ±(% от U + % от Uп) в диапазоне 33 – 100 кГц	0,2 + 0,03		0,2 + 0,03	0,2 + 0,03	-	-	-
Воспроизведение силы постоянного тока
Предел(Iп)	2 мА	20 мА	200 мА	2000 мА	5 А	20 А1	50 А2	1000 А2, 3
Диапазон воспроизведения в значениях устанавливаемой шкалы	±(0,00000 – 2,20009) мА	±(02,2001 – 22,0009) мА	±(02,201 – 220,009) мА	±(0220,01 – 2200,09) мА	±(2,2001 – 5,5000) А	±(00,0000 – 22,0009) А	±(22,001 – 52,000) А	А×20
Предел допускаемой основной погрешности ±(% от I + % от Iп)	0,02 + 0,005	0,02 + 0,005	0,02 + 0,005	0,03 + 0,005	0,05 + 0,01	0,25 + 0,025	0,25 + 0,1	0,35 + 0,01
Выходное сопротивление, кОм	1000	100	10	1	0,5	0,1	0,1	-
Максимальное сопротивление нагрузки, Ом	5000	500	50	5	0,5	0,5	0,1	-
Воспроизведение силы переменного тока
Предел (Iп)	2 мА	20 мА	200 мА	2000 мА	5 А	20 А1	50 А2	1000 А2, 3
Диапазон воспроизведения в значениях устанавливаемой шкалы	00,1000 – 2,20009 мА	02,20001 – 22,0009 мА	022,001 – 220,009 мА	0220,01 – 2200,09 мА	2,2001 – 5,5000 А	02,001 – 20,009 А	20,01 – 50,00 А	А×20
Предел допускаемой основной погрешности ±(% от I + % от Iп) в диапазоне 10 - 20 Гц	0,2 + 0,02	0,2 + 0,02	0,2 + 0,02	0,2 + 0,02	0,2 + 0,02	0,4 + 0,03	0,4 + 0,1	-
Предел допускаемой основной погрешности ±(% от I + % от Iп) в диапазоне 20 - 1200 Гц	0,1 + 0,01	0,1 + 0,01	0,1 + 0,01	0,1 + 0,01	0,1 + 0,01	0,25 + 0,03 + 1,5•f	0,25 + 0,1 + 1,5•f	0,5 + 0,01
Предел допускаемой основной погрешности ±(% от I + % от Iп) в диапазоне 1,2 - 12 кГц	0,1 + 0,01 + 0,05•f	0,1 + 0,01 + 0,05•f	0,1 + 0,01 + 0,05•f	0,1 + 0,01 + 0,05•f	0,1 + 0,01 + 0,05•f	-	-	-
U и I – установленное значение напряжения и тока, Uп и Iп – конечное значение установленного предела напряжения и тока, f - коэффициент, численно равный установленной частоте в килогерцах. 1 - воспроизведение с помощью преобразователя ПНТ-22; 2 - с помощью токовой катушки (20 витков); 3 - на частоте 50 Гц
Общие характеристики
Наработка на отказ		Не менее 15000 ч
Температура окружающего воздуха		От 5 до 40 °C
Относительная влажность		До 90% при температуре до 25 °C
Напряжение питающей сети		220 ± 22 В с частотой 50 ± 1 Гц
Потребляемая мощность		Не более 120 ВА (калибратор) и 250 ВА (блок преобразователя)
Время прогрева		Не более 5 минут
Габаритные размеры корпуса		156 х 311 х 259 мм
Масса каждого блока		Не более 10 кг
