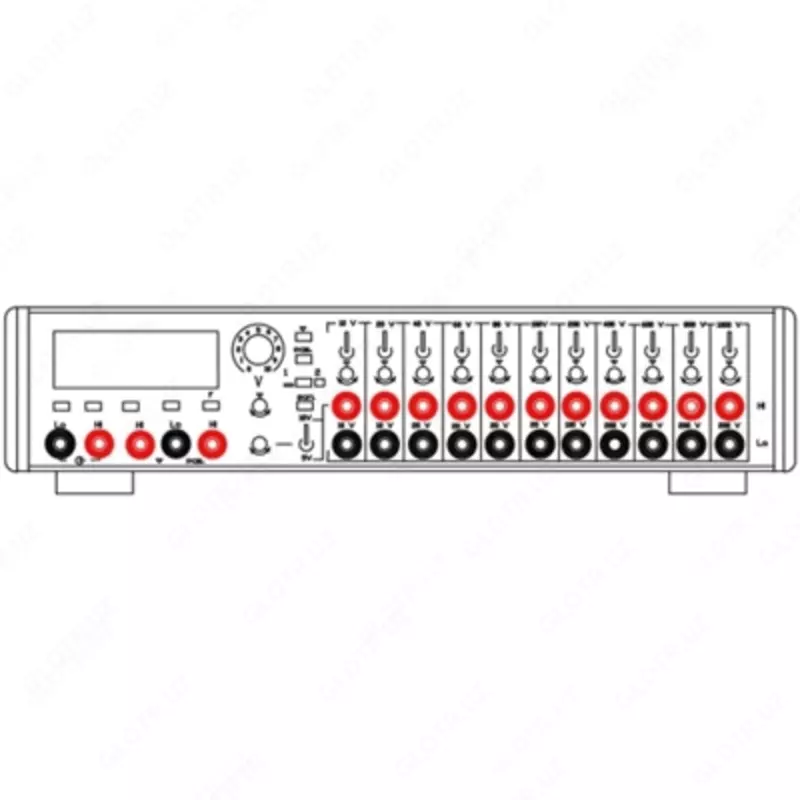

Н4-23МО — мера отношения напряжений

Назначение меры отношения напряжений Н4-23МО:

Н4-23МО используется для калибровки и поверки пределов измерения делителей, вольтметров, и калибраторов. При этом наибольшие трудности вызывает формирование высоковольтных пределов 100-200 V и 1000 V. По крайне мере, для основных пределов 1-2 и 10-20 V, проблемы эффективно решаются однодекадным ультралинейным калибратором Н4-8. Труднее обстоят дела на высоковольтных диапазонах.

Н4-23МО обеспечивает погрешность отношения напряжения на пределах: 10 или 20 V – 0,1 ppm; 100 или 200 V – 0,2 ppm; 1000 V – 0,3 ppm.

Описание меры отношения напряжений Н4-23МО:

В отличие от традиционных («пассивных») делителей напряжения, мера отношения Н4-23МО формируется из «активных» источников, которые структурируются в ультралинейный (одно-двухдекадный) калибратор с пределами 20, 200 1000 V. Благодаря процедурам самоповерки потребитель может организовать контроль, тестирование, самодиагностику самой точной аппаратуры (отечественной и зарубежной). Если, например, вы намерены получить напряжение 1000 V с уникальной точностью (±0,3 ppm, то есть с ошибкой менее 300 µV), вам следует осуществить самоповерку Н4-23МО, подстроив исходный уровень напряжения (10 V) по эталону. Вы получили возможность реализовать непревзойденную точность измерения напряжений 100 и 1000 V.

Технические характеристики меры отношения напряжений Н4-23МО:
