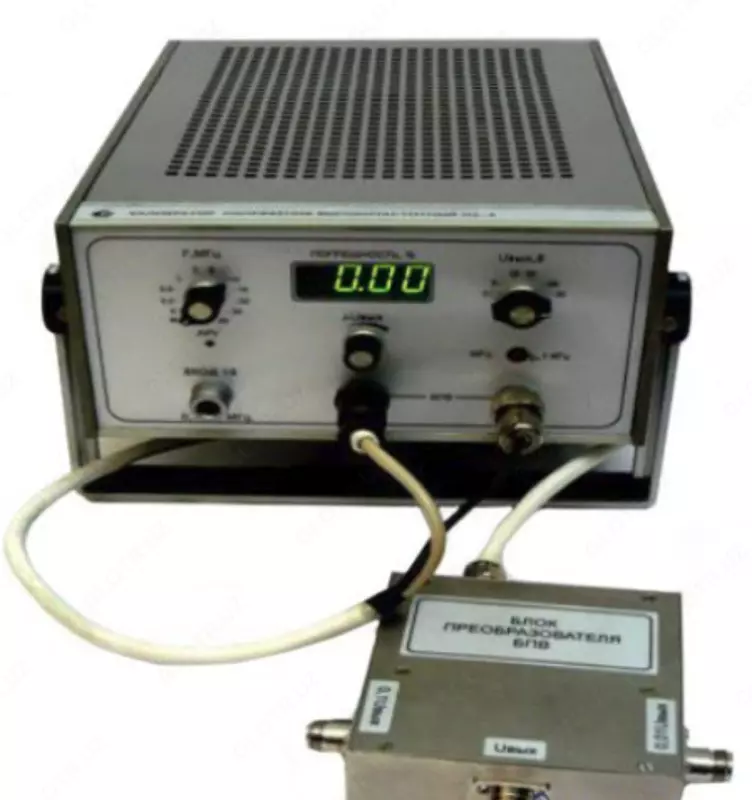

Н5-4 — калибратор напряжения высокочастотный
Kod: P-0892033 Ushbu mahsulot sotuvda mavjud emasНазначение калибратора напряжения высокочастотного Н5-4:
Калибратор напряжений высокочастотный Н54 служит для воспроизведения напряжений и используется в диапазоне напряжений и частот от 0,03 В до 30 В и от 1 кГц до 50 МГц соответственно при поверке средств измерений и при контроле радиотехнической аппаратуры в качестве высокостабильной регулируемой многозначной меры высокочастотного переменного напряжения Выходное напряжение калибратора Н54 стабилизировано по среднеквадратическому уровню встроенной в прибор системой автоматического регулирования. Уровень сигнала на разъемах "Uвых", "0,1 Uвых" и "0,01Uвых", по командам оператора может изменяться дискретно переключателем "Uвых, В" и плавно ручкой "0394Uвых", при этом частоту сигнала можно изменять переключателем "f, МГц".
Области применения Калибратора напряжения высокочастотного Н54:
- Поверка и калибровка средств измерения переменного напряжения и переменного тока;
- Проверка амплитудно частотных характеристик измерительных приборов, систем и каналов связи, комплексной радиоэлектронной аппаратуры.
Технические характеристики калибратора напряжения высокочастотного Н5-4:
| Наименование характеристики | Значение характеристики | |
| В режиме №1 при работе от внутреннего генератора | В режиме №2 при работе от внешнего задающего генератора | |
| Диапазон частот воспроизводимых напряжений | 0,001-50 МГц | 0,001-30 МГц |
| Частоты сигнала | 0,001; 0,1; 1;0,2;0,5; 1; 3; 5;10; 15;20;30;50 МГц | В соответствии с частотой генератора |
| Диапазон среднеквадратических значений воспроизводимых напряжений сигнала | 0,03-30 В | 0,03-20 В |
| Напряжения основного выхода «Uвых» | 3; 5; 10 ;15; 20; 30 В | 3; 5; 10; 15; 20 В |
| Напряжения дополнительного выхода «Uвых/10» | 0,3-3 В | 0,3-2 В |
| Напряжения дополнительного выхода «Uвых/6», В | 0,5-5 В | 0,5-5 В |
| Напряжения на выходе делителя D1, подключенного к разъему «Uвых/10» , В | 0,03-0,3 В | 0,03-0,3 В |
| Предел допускаемой основной погрешности основного выхода калибратора «Uвых» на опорной частоте 1 кГц | ±0,1% при Uвых=15; 20; 30 В; ±0,2% при Uвых=10; 5 В; ±0,4% при Uвых=3 В |
±0,1% при Uвых=15; 20 В; ±0,2% при Uвых=10; 5 В; ±0,4% при Uвых=3 В |
| Предел допускаемой основной погрешности дополнительного выхода калибратора «Uвых/10» на опорной частоте 1 кГц | ±0,3% при Uвых=3; 2;1,5 В; ±0,4% при Uвых=1; 0,5 В; ±0,6% при Uвых= 0,3 В |
±0,3% при Uвых= 2;1,5 В; ±0,4% при Uвых=1; 0,5 В; ±0,6% при Uвых= 0,3 В |
| Предел допускаемой основной погрешности дополнительного выхода калибратора «Uвых/6» на опорной частоте 1 кГц | ±0,3% при Uвых=5; 3,3; 2,5 В; ±0,4% при Uвых=1,666 и 0,833В ±0,6% при Uвых= 0,5 В |
±0,3% при Uвых=5; 3,3; 2,5В; ±0,4% при Uвых=1,666 и 0,833В ±0,6% при Uвых= 0,5 В |
| Предел допускаемой основной пог-решности на выходе делителя D1, подключенного к разъему «Uвых/10» на опорной частоте 1 кГц | ±0,3% при Uвых=0,3; 0,2; 0,15В; ±0,4% при Uвых=0,1 и 0,05 В ±0,6% при Uвых= 0,03 В |
±0,3% при Uвых=0,3; 0,2; 0,15В; ±0,4% при Uвых=0,1 и 0,05 В ±0,6% при Uвых= 0,03 В |
| Изменение уровня сигнала основного выхода «Uвых» при изменении частоты от опорной | ±0,1% до 5 МГц; ±0,3% до 20 МГц ±0,5% до 50 МГц |
±0,1% до 5 МГц; ±0,3% до 20 МГц; ±0,5% до 30 МГц |
| Изменение уровня сигнала дополни тельных выходов « Uвых/6» и «Uвых/10» , а также на выходе делителя D1, подключенного к разъему «Uвых/10», при изменении частоты от опорной | ±0,2% до 5 МГц; ±0,5% до 20 МГц; ±1,5% до 50 МГц |
±0,2% до 5 МГц; ±0,5% до 20 МГц; ±1,5% до 30 МГц |
| Кратковременная ( в течение 1 минуты) нестабильность уровня сигнала основного выхода «Uвых» В | ±0,01% при Uвых=15; 20;30 В; ±0,02% при Uвых=5 и 10В; ±0,05% при Uвых=3 В |
±0,01% при Uвых=15; 20 В; ±0,02% при Uвых=5 и 10В; ±0,05% при Uвых=3 В |
| Кратковременная ( в течение 1 минуты) нестабильность уровня сигнала дополнительного выхода «Uвых/10 » | ±0,01% при Uвых=1,5; 2; 3 В; ±0,02% при Uвых=0,5 и 1В; ±0,05% при Uвых=0,3 В |
±0,01% при Uвых=1,5; 2 В; ±0,02% при Uвых=0,5 и 1В; ±0,05% при Uвых=0,3 В |
| Кратковременная ( в течение 1 минуты) нестабильность уровня сигнала дополнительного выходах «Uвых/6 » | ±0,01% при Uвых=2,5; 3.3; 5 В; ±0,02% при Uвых=0,5 и 1В; |
±0,01% при Uвых=2,5; 3.3; 5 В; ±0,02% при Uвых=0,5 и 1В; |
| Кратковременная ( в течение 1 минуты) нестабильность уровня сигнала на выходе делителя D1, подключенного к разъему «Uвых/10» | ±0,01% при Uвых=0,15;0,2; 0,3В ±0,02% при Uвых=0,05 и 0, 1В ±0,05% при Uвых=0,03В |
±0,01% при Uвых=0,15;0,2; 0,3В ±0,02% при Uвых=0,05 и 0, 1В ±0,05% при Uвых=0,03 В |
| Уровень 2-й и 3-й гармоник выходного напряжения | Минус 30дБ до 10 МГц; Минус 25 дБ до 50 МГц |
Минус 25 дБ до 10 МГц; Минус 20 дБ до30 МГц |
| Допустимый ток нагрузки основного выхода «Uвых» В | 20-30 мА | |
| Минимально допустимое сопротивление нагрузки выходов « Uвых/10» и « Uвых/6» | 500 Ом при Uвых=5В; 3 В и 2 В; 100 Ом при Uвых=1,5 В; 1 В; 0,5В; 0,3В |
|
| Выходное сопротивление дополнительных выходов « Uвых/10» и«Uвых/6» и делителя D1 | 1 Ом -2 Ом; 50 Ом для делителя D1 |
|
| Потребляемая от сети питания 220В мощность | 80 Вт | |
| Масса прибора | 5 кг | |
| Габариты | 155х135х315 мм | |
| Условия эксплуатации | Группа 2 ГОСТ 22261-94 | |
