Напоромеры НМ, тягомеры ТМ,

Maqsad

Напоромеры НМ, тягомеры ТМ, тягонапоромеры ТНМ, дифманометры-напоромеры ДНМ, дифманометры -тягомеры ДТМ, дифманометры-тягонапоромеры ДТНМ мембранные показывающие (далее по тексту - средства измерений) предназначены для измерений избыточного давления и разности давлений жидкости и газа, а также давления-разрежения газа.

Описание

Принцип действия средств измерений основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента.

Чувствительным элементом средств измерений является мембрана или мембранная коробка, состоящая из двух гофрированных мембран, герметично соединенных по наружному контуру. При изменении давления происходит деформация чувствительного элемента, которая преобразуется передаточным механизмом в перемещение показывающей стрелки относительно шкалы циферблата средства измерений.

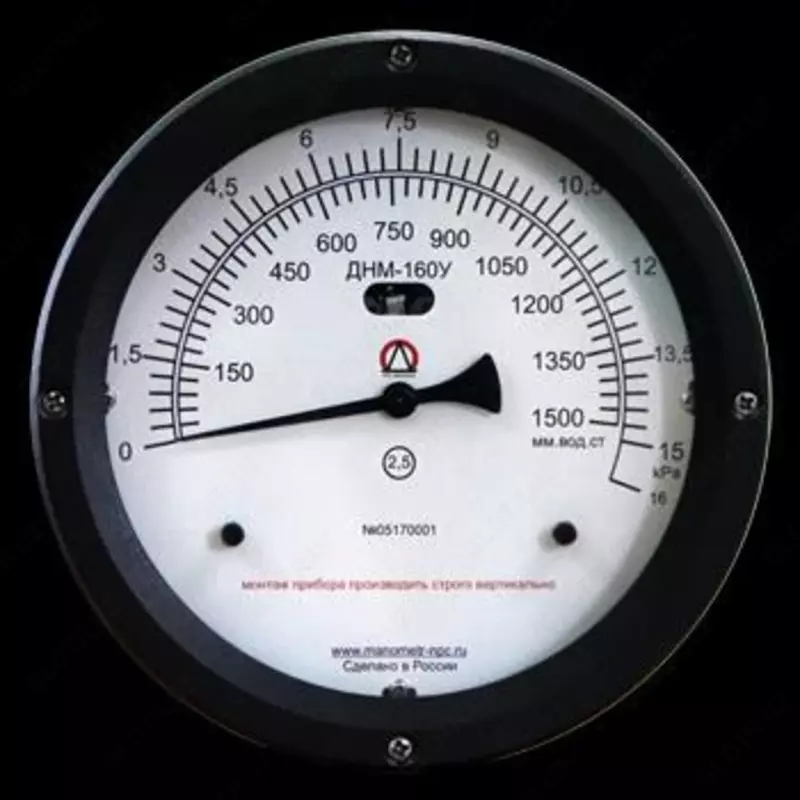

Средства измерений конструктивно состоят из цилиндрического корпуса со шкалой, закрытой защитным стеклом и штуцера для присоединения к месту отбора давления. Штуцер от бора давления у средств измерений может находиться как в нижней части (радиальное исполнение), так и с тыльной стороны средств измерений (осевое исполнение). Внутри корпуса находится чувствительный элемент.

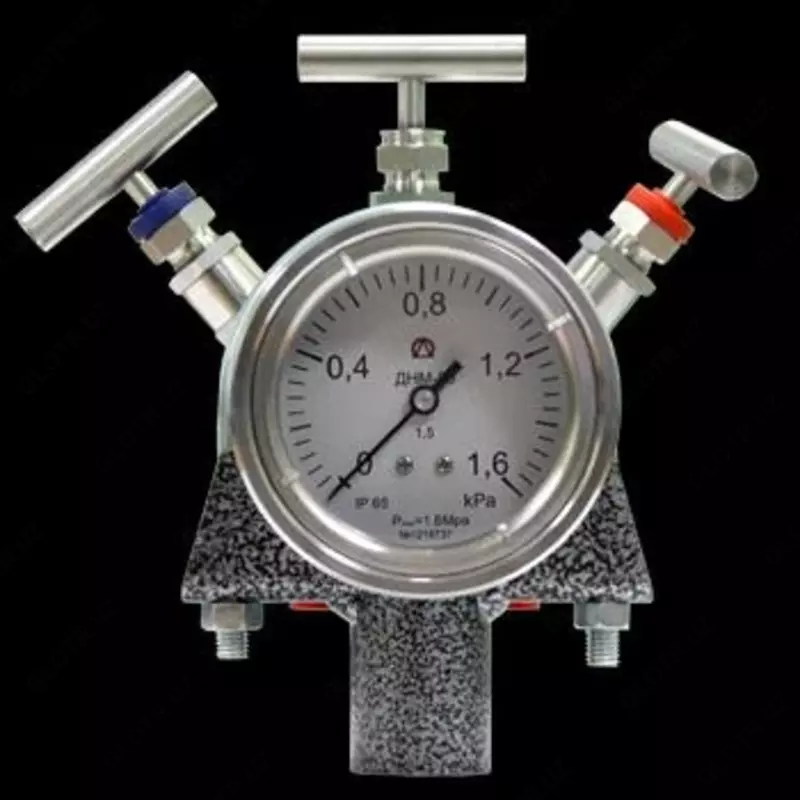

Напоромеры НМ, тягомеры ТМ, тягонапоромеры ТНМ, дифманометры-напоромеры ДНМ, дифманометры -тягомеры ДТМ, дифманометры-тягонапоромеры ДТНМ мембранные показывающие отличаются видом измеряемого давления, диапазоном измерений, массой габаритными размерами. Дифманометры-напоромеры ДНМ могут использоваться для измерений перепада, уровня жидких сред и сниженных газов в закрытых резервуарах.
