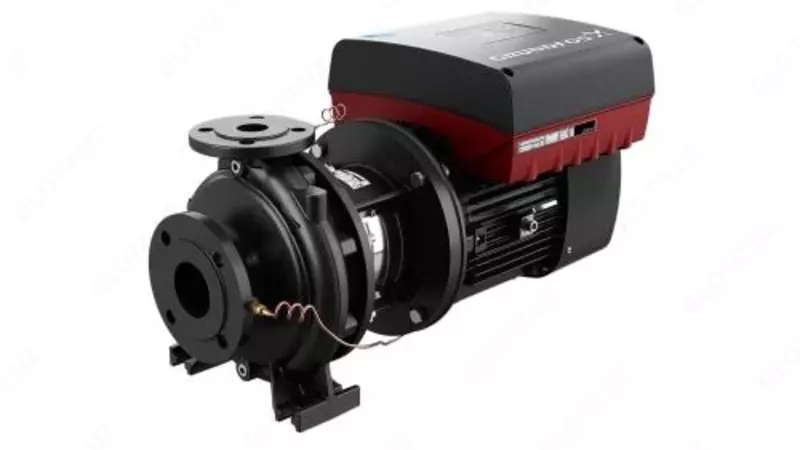

O‘zi so‘rmaydigan, bir pog‘onali, markazdan qochma nasos NBE 40-125/142 ASAF2AESBQQELWB

O‘z-o‘zidan so‘rmaydigan, bir pog‘onali, markazdan qochma spiral korpusli nasos ISO 5199 standarti asosida ishlab chiqilgan bo‘lib, uning o‘lchamlari va nominal quvvati EN 733 (10 bar) talablariga mos keladi. Flanslar – PN 16, o‘lchamlari EN 1092-2 standartiga muvofiq. Nasosda o‘q bo‘ylab so‘ruvchi quvur, radial chiqarish quvuri, gorizontal val va orqa qismi olinadigan konstruktsiya mavjud. Bu yechim dvigatel, oraliq qopqoq va ishchi g‘ildirakni nasos korpusini yoki quvurlarni demontaj qilmasdan yechish imkonini beradi. Muhri DIN EN 12756 ga muvofiq, kauchukli balanssiz silfon tipida.

Nasos to‘g‘ridan-to‘g‘ri havo bilan sovutiladigan doimiy magnitli sinxron elektr dvigatelga ulanadi. Dvigatelga chastota o‘zgartirgichi va PI-regulyator integratsiya qilingan bo‘lib, bu dvigatel aylanish tezligini silliq tarzda boshqarish hamda nasos ish parametrlarini kerakli talablarga moslashtirish imkonini beradi.

Mahsulot nomi: NBE 40-125/142 ASAF2AESBQQELWB
Mahsulot raqami: 99534467
EAN kodi: 5713830667583
Narxi (QQS bilan): 598 000 ₽ dan boshlab

Texnik ma’lumotlar

• Nominal oqim: 45.47 m³/soat

• Nominal bosim: 22.17 m

• Ishchi g‘ildirakning nominal diametri: 125 mm

• Amaldagi diametri: 142 mm

• Material (AISI): 304

• Val muhri kodi: BQQE

• Aylanish tezligi: 2898 ayl/min

• Ishlab chiqish turi: A

• Muhri turi: Yagona

• Val diametri: 24 mm

• Podshipnik konstruktsiyasi: Standart

• Nasos korpusi materiali: EN-GJL-250 (ASTM Class 35)

• Ishchi g‘ildirak materiali: Chugun (EN-GJL-200, ASTM Class 30)

• Aşınma halqasi: Guruch (latun)

• Ichki qoplama: Katodli elektrobo‘yoq

• Val materiali: Zanglamaydigan po‘lat

O‘rnatish va ish sharoitlari

• Maksimal ish bosimi: 16 bar

• So‘rish quvuri o‘lchami: DN 65

• Chiqarish quvuri o‘lchami: DN 40

• Maksimal atrof harorati: 50°C

• Quvur ulanish standarti: EN 1092-2

• Ulanish kodi: F2

• Podshipnik moylanishi: Moy bilan

• Nasos oyoqli: Ha

Ishchi suyuqlik

• Turi: Suv

• Harorat diapazoni: -25 … 120°C

• Sinov harorati: 20°C

• Zichlik: 998.2 kg/m³

Elektr ma’lumotlari

• Nominal quvvat (P2): 5.5 kVt

• Chastota: 50 Hz

• Polyar soni: 2

• Himoya darajasi: IP55

• Kuchlanish: 3 x 380–500 V

• Izolyatsiya sinfi: F

• Nominal tok: 10.3–8.20 A

• Energiya samaradorlik sinfi: IE5

• Quvvat koeffitsienti (cos φ): 0.92–0.88

• Nominal tezlik: 360–4000 ayl/min

• Dvigatel himoyasi: Elektron (ELEC)

• Samaradorlik (to‘liq yuklama): 92.7%

• Montaj turi: IM V1/B5 (IEC 34-7)

• Podshipnik materiali: Po‘lat

Qo‘shimcha ma’lumot

• Sof og‘irlik: 72 kg

• Brutto og‘irlik: 89 kg

• Ishlab chiqarilgan mamlakat: Vengriya (HU)

• TN VED kodi: 8413705100

• Hajmi: 0.315 m³

• MEI ≥ 0.70

• Nasos yorlig‘i tili: Britan ingliz tili

• Boshqaruv tizimi: Ichki chastota o‘zgartirgich

• Boshqaruv paneli: HMI300 – takomillashgan

• Funktsional modul: FM300 – Advanced (kengaytirilgan)

• Bosim datchigi: Ha, differensial turdagi
