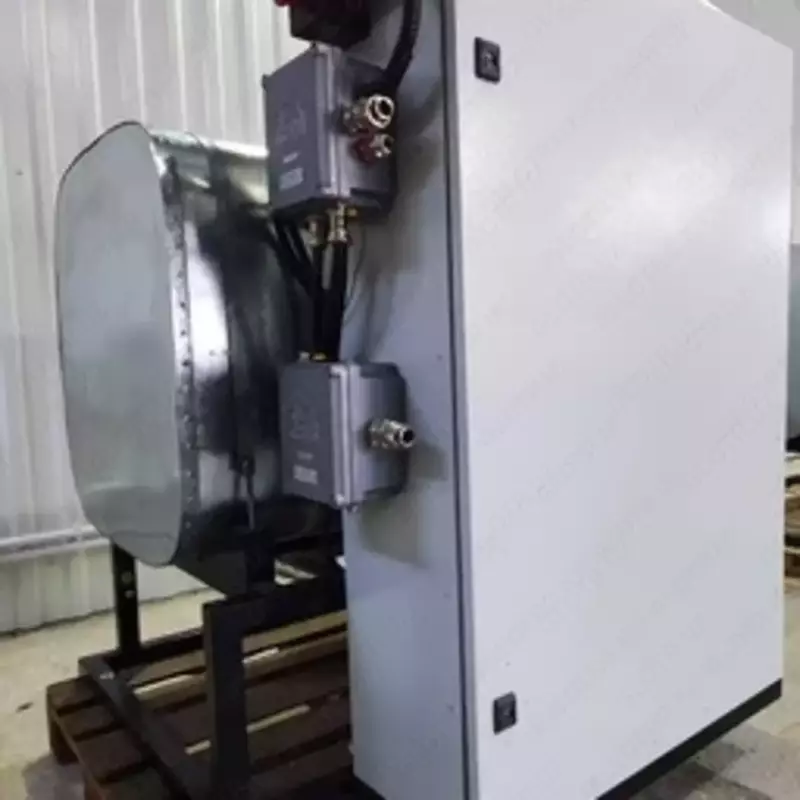

NEFT MAHSULOTLARI QO'SHMALARI UCHUN DOSER UDP-800-400/1 (0 baho)

MAQSAD

Dozalash moslamasi qo'shimchalarni asosiy mahsulotga nisbatan oldindan belgilangan foizga muvofiq asosiy mahsulotga, dizel yoqilg'isiga yoki benzinga avtomatik ravishda kiritish uchun mo'ljallangan.

Asosiy mahsulotning quvur liniyasiga qo'shimchani kiritish uchun qurilma GOST R51330 ga muvofiq portlovchi joylarda ishlaydi. 9-99.

MAHSULOT TARKIBI

Qo'shimchalarning dozalash birligi kompleks bo'lib, quyidagilarni o'z ichiga oladi:

haroratni nazorat qilish tizimiga ega qo'shimcha idish;

boshqaruv kabinasi;

o'chirish klapanlari;

nazorat qilish va o'lchash vositalari.

XUSUSIYATLAR

Parametr min max

Qo'shimchalar iste'moli, m3/soat

0

5

Qo'shimchalarni quyish davrlari orasidagi vaqt oralig'i, s

10

200

Atrof-muhit harorati, 0S

-40

+40

Qo'shimchalarning kirish harorati, 0S

+5

+40

Saqlash harorati 0C

-40

+50

Qo'shimcha kiritilgan nuqtadagi asosiy mahsulotning ish bosimi, MPa

0,5

Yoqilg'i: qo'shimchalar nisbati, ppm*

275

UHL2 iqlimiy versiyasi

Kanallar soni, N 1-6

Dozalash aniqligi (xatolar) 1% tasodifiy xato**

1 ml yaxlitlash xatosi

Ishchi suyuqlik mijozning talabiga binoan

Portlashdan himoya qilish versiyasi Exd, ExIa

Yuklash nasosi boshqaruvi mavjud

Mijoz so'roviga ko'ra trakt quvvat pompasi boshqaruvining mavjudligi

Yuqori darajadagi jarayonlarni boshqarish tizimlari bilan integratsiya mavjud

Asosiy mahsulot oqim o'lchagichning chiqish turi puls

Ta'minot kuchlanishi, V AC 380

Qo'shimcha kiritilgan nuqtadagi asosiy mahsulotning ish bosimi, MPa

0,5

Yoqilg'i: qo'shimchalar nisbati, ppm*

275

UHL2 iqlimiy versiyasi

Kanallar soni, N 1-6

Dozalash aniqligi (xatolar) 1% tasodifiy xato**

1 ml yaxlitlash xatosi

Ishchi suyuqlik mijozning talabiga binoan

Portlashdan himoya qilish versiyasi Exd, ExIa

Yuklash nasosi boshqaruvi mavjud

Mijoz so'roviga ko'ra trakt quvvat pompasi boshqaruvining mavjudligi

Yuqori darajadagi jarayonlarni boshqarish tizimlari bilan integratsiya mavjud

Asosiy mahsulot oqim o'lchagichning chiqish turi puls

Ta'minot kuchlanishi, V AC 380

* Maksimal qo'shimcha nasos oqimi tezligi oshmagan holda.

** Tasodifiy xato - bu bir xil sharoitlarda amalga oshirilgan bir xil miqdordagi takroriy o'lchovlar seriyasida tasodifiy o'zgarib turadigan o'lchov xatosining tarkibiy qismi. Bunday xatolarning paydo bo'lishida hech qanday naqsh kuzatilmaydi, ular olingan natijalarda qandaydir tarqoqlik ko'rinishida bir xil miqdordagi takroriy o'lchovlar paytida aniqlanadi.

QURILMA VA DOZLASH PRINSIPI

Qo'shimchalarni dozalash moslamasi qo'shimchani asosiy mahsulotga kiritish uchun 1 dan 6 gacha kanallarni o'z ichiga oladi.

Kompozit birliklarning maqsadi:

qo'shimcha idish - qo'shimchani saqlash uchun;

suyuqlikning yuqori va pastki darajasi sensori* - qo'shimchani saqlash idishiga quyish va idishdagi qo'shimchaning minimal ruxsat etilgan darajasini kuzatishda nasosni o'chirish;

trakt ta'minot pompasi qo'shimchani tarqatish uchun xizmat qiladi;

yuklash pompasi qo'shimchani saqlash idishiga quyish uchun ishlatiladi (asosiy to'plamga kiritilmagan);

Dozalash jarayoni qo'shimchaning bir qismini asosiy mahsulot etkazib beriladigan quvur liniyasiga kiritishni o'z ichiga oladi. Qo'shimchaning bir qismini in'ektsiya qilish uchun signal - bu asosiy mahsulot liniyasi bo'ylab ma'lum miqdordagi suyuqlikning o'tishi yoki "Qo'shimchalarni in'ektsiya qilish davrlari orasidagi vaqt oralig'i" parametrida ko'rsatilgan qo'shimchaning oxirgi kiritilishidan keyin belgilangan vaqtning o'tishi. ".

Qo'shimchalar qo'shimchali idishda saqlanadi va tishli nasos yordamida asosiy mahsulot bilan quvur liniyasiga beriladi. Bunday holda, qo'shimcha 10 kg s / sm² dan ortiq bo'lmagan bosim ostida beriladi. Asosiy neft mahsulotining dispenserning bosim shlangiga kirishiga yo'l qo'ymaslik uchun qo'shimchani dozalash moslamasi to'g'ridan-to'g'ri dozalash yo'lining chiqishiga o'rnatilgan va asosiy neft mahsuloti quvur liniyasiga ulangan nazorat valfi bilan jihozlangan.

Qo'shimchani hisobga olish va dozalash nazorat kabinetida joylashgan dozalash birligi tomonidan amalga oshiriladi.

Qo'shimcha foiz o'rnatiladi va boshqa parametrlar operatorning ish stantsiyasi yordamida nazorat qilinadi.
