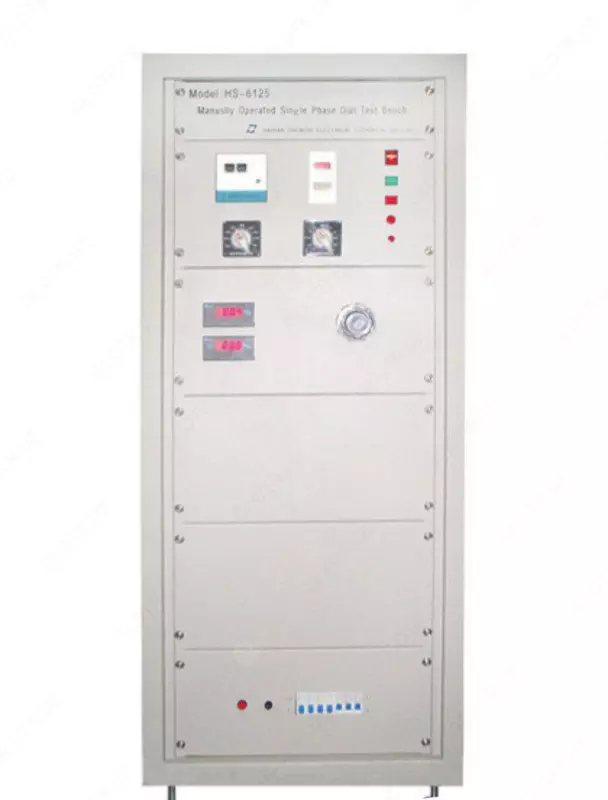

НЕВА-Тест 6125 — установка технологического прогона

Назначение:

Установка технологического прогона НЕВА-Тест с источником фиктивной мощности предназначена для проведения испытаний счетчиков электроэнергии. Установка комплектуется вольтметром, амперметром и другими измерительными приборами. Длительное воздействие различных нагрузок на счетчики.

Особенности:

• Стойка для навески счетчиков и источника энергии на алюминиевой раме. Крепление счетчиков двустороннее, в 4 ряда, в каждом ряду по 12 счетчиков.
• Стойка навески счетчиков и источник энергии контролируются раздельно, условия на стойке можно регулировать в соответствии с реальными, к одному источнику энергии можно присоединять от одной до четырех стоек.
• Сдвиг фазы на выходе производится фазорегулятором.
• Отображение напряжения, тока, фаз (измеритель мощности) в цифровом виде.
• Есть функция ведения процесса по импульсам от счетчиков или по времени.
• Есть функция защиты счетчиков от избытка выходного напряжения и функция сброса выходных сигналов.
• Есть порт интерфейса 485, для удобства проверки показателей многофункциональных счетчиков электроэнергии (входит в комплект).
• На каждой стойке для навески счетчиков установлен развязывающий трансформатор для проверки счетчиков, имеющих в качестве датчиков тока шунты.
• Есть функция переключения выходов при условиях различных нагрузок, чтобы удовлетворить различным условиям в технических требованиях.
• Установка имеет три выходных канала для формирования напряжений и три выходных канала для формирования тока с независимой регулировкой.
• В установке имеется функция установки времени тестирования на источнике фиктивной мощности.

Технические характеристики:

Стойки для навески счетчиков представляют собой двухстороннюю стойку на 4-х колесах. Общее число навешиваемых счетчиков 96 шт на стойку: 4 ряда по 12 счетчиков с каждой стороны. Приборы индикации: по каждой фазе 3 дисплея (напряжение, ток, угол) по 3 разряда плюс знак.
