Tavsifi

Назначение трансформатора тока трехфазного развязывающего НЕВА-Тест 6323:
Трансформатор НЕВА-Тест 6323 предназначен для гальванической изоляции последовательных цепей счетчиков электрической энергии от цепей тока поверочных установок при поверке счетчиков. Для использования в цепях переменного тока с номинальным напряжением до 0,66 кВ и номинальной частотой 50 Гц при электрических измерениях в составе установок при калибровке и поверке счетчиков.

Описание трансформатора тока трехфазного развязывающего НЕВА-Тест 6323:

Трансформатор НЕВА-Тест 6323 осуществляет трансформацию первичного тока во вторичную цепь при обеспечениигальванической изоляции без изменения уровня и фазы тока.

Конструктивно НЕВА-Тест 6323 содержат в себе три трансформатора тока, помещенные в металический прямоугольный корпус. Трансформаторы тока вьполнены на тороидальных магнитопроводах.

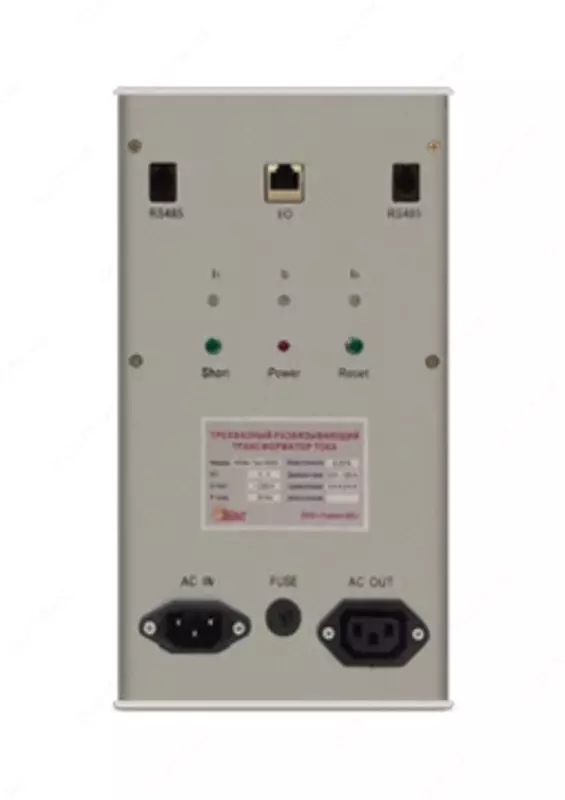

На лицевой панеели НЕВА-Тест 6323 расположены органы управления и индикации состояния. Управление осуществляется либо с помощью кнопок, расположенных? на лицевой панели, либо по последовательному интерфейсу.

Область применения трансформатора тока трехфазного развязывающего НЕВА-Тест 6323:

Комплектация многоместных установок для поверки счетчиков электрической энергии;
Комплектация метрологических лабораторий (в том числе передвижных).

Трансформатор НЕВА-Тест 6323 может быть использован автономно и в сочетании с персоналым компьютером (ПК), расширяющим их функциональные возможности.

Технические характеристики трансформатора тока трехфазного развязывающего НЕВА-Тест 6323:

Параметр	Значение
Пределы допускаемой погрешности гальванической развязки первичных и вторичных токовых цепей с коэффициентом трансформации 1
	Ток на всем диапазоне нагрузок
	от 1 А до 120А		от 50 мА до 1 А		от 20 мА до 50 мА		от 5 МА до 20 мА
Амплитудной, %	≤± 0,02		≤± 0,05				≤± 0,2
Угловой, мин	≤± 0,5		≤± 1		≤± 2		≤± 10
Общие характеристики
Питание от сети переменного тока	(~185 - 265 В / 47 - 63 Гц
Потребляемая мощность	не более 40 В*А
Коэффициент трансформации	1:1 (первичный ток = вторичный ток)
Номинальная частота (Fn)	50 Гц (от 45 до 55 Гц)
Габаритные размеры (ВхШхГ), мм, не более	270х155х165
Масса, кг, не более	13,0
Среднее время наработки на отказ, ч	90 000
Средний срок службы, лет	8
Рабочая температура окружающего воздуха, °C	от -10 до +45
Рабочая относительная влажность воздуха, %	до 85 при 25 °C
Рабочее атмосферное давление, кПа (мм рт. ст.)	от 84 до 106.7 (630 - 800)
Значения выходной мощности и нагрузочной способности по каждой фазе
Ток, А	120	100	80	60	10	1	0,1
Мощность токовой цепи, В*А, не более	60	50	40	30	5	0,5	0,05
Потери в первичной цепи, В*А, не более	6	5	4	3	не нормируется
Входная нагрузка, мОм	0,7 (для кабеля длинной 1 м с сечением 25 мм2
Нагрузочная способность макс, мОм	4,2	5	6,3	8,3	50	500	500
Выходное напряжение нагрузки, В	0,5
