Обзор-103 — измеритель комплексных коэффициентов передачи

Kod: P-0895612 Ushbu mahsulot sotuvda mavjud emas

Показать телефон Позвонить Xabar yuborish Xabar yuborish

Tavsifi

Назначение измерителя Обзор-103:
Измеритель комплексных коэффициентов передачи предназначен для измерения S - параметров радиотехнических устройств. Измеряемые параметры включают комплексный коэффициент отражения S11 и комплексный коэффициент передачи S21. Для индикации измеряемых S – параметров используются следующие форматы: логарифм амплитуды, фаза, ГВЗ, КСВ, реальная и мнимая части, расширенная фаза, линейная амплитуда, мощность, полярная диаграмма и диаграмма Вольперта – Смита.
Область применения измерителя – разработка, настройка, проверка различных радиотехнических устройств и компонентов в лабораторных условиях и в условиях промышленного производства, в том числе в составе автоматизированных измерительных стендов.

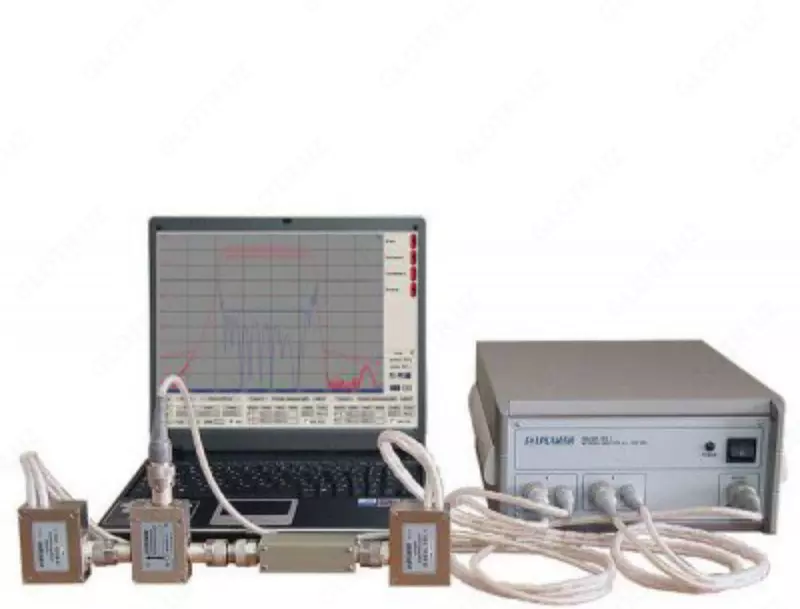

Измеритель комплексных коэффициентов передачи состоит из измерительного блока, двух измерительных секций, направленного ответвителя и персонального компьютера под управлением ОС "WINDOWS". Персональный компьютер (в комплект поставки не входит) соединяется с измерительным блоком кабелем USB.
Программное обеспечение прилагается на компакт-диске, а так же регулярно обновляется на сайте. Программное обеспечение возможно установить в демонстрационном режиме для ознакомления с функциями прибора.
Измеритель поставляется в основной модификации с измерительным трактом 50 Ом тип III (7/3,04) по ГОСТ РВ 51914-2002 и с комплектом дополнительного оборудования для тракта 75 Ом тип VIII(16/4,6) по ГОСТ РВ 51914-2002, поставляемого по отдельному заказу.

Особенности измерителя Обзор-103:

Рабочий диапазон частот 0,3 МГц…1,3 ГГц
Измерение S-параметров радиотехнических устройств: комплексного коэффициента передачи и отражения
Основной тракт 50 Ом (тип N), дополнительно возможно измерение в тракте 75 Ом (16/4,6 мм)
Высокая точность измерений при использовании коррекции систематических погрешностей
Измерение систем с переносом частоты и диплексоров
Управление и получение результатов измерения на внешнем компьютере
Программное обеспечение совместимо с ОС Windows
Малые массо-габаритные параметры.

Технические характеристики измерителя Обзор-103:

Параметр	Значения
ПАРАМЕТРЫ ГЕНЕРАТОРА
Диапазон частот	0,3 МГц…1,3 ГГц
Разрешающая способность установки частоты	10 Гц
Погрешность установки частоты	±5 х 10-6
Уровень выходного сигнала	До 4 дБмВт
Уровень гармоник	Не более -30 дБн
Время настройки (измерения на одной частоте)	0,9 мс
КСВН выхода	Не более 1,14 в диапазоне 1 ... 1300 МГц
НАПРАВЛЕННЫЙ ОТВЕТВИТЕЛЬ
Направленность	Не менее 40 дБ в диапазоне 5 – 1000 МГц
КСВН входа	Не более 1,15 в диапазоне 5 – 1000 МГц
ПАРАМЕТРЫ ПРИЕМНИКА
Полоса фильтра	30 Гц, 100 Гц, 300 Гц, 1 кГц, 3 кГц, 10 кГц
Уровень шума	Не более – 125 дБмВт при фильтре 30 Гц
Максимальный уровень входной мощности	+20 дБмВт
КСВН входа измерительной секции	1,08 в диапазоне 0,5 ... 1300 МГц
СКО развертки	Не более 0,001 дБ при фильтре 1 кГц
ПОГРЕШНОСТЬ
Относительная погрешность измерения КСВН	±(2,4 х КСВН)%
Абсолютная погрешность измерения фазы коэффициента отражения	±(3…6)°
Абсолютная погрешность измерения модуля коэффициента передачи	±(0,3…1,1) дБ
ОБЩИЕ ДАННЫЕ
Интерфейс	Измерительный блок соединяется с управляющим ПК по USB
Возможности ПО	4 окна индикации, декартовы и полярные координаты, диаграмма Вольперта – Смита, маркеры
Габаритные размеры	255 х 125 х 340 мм
Масса	3,8 кг
