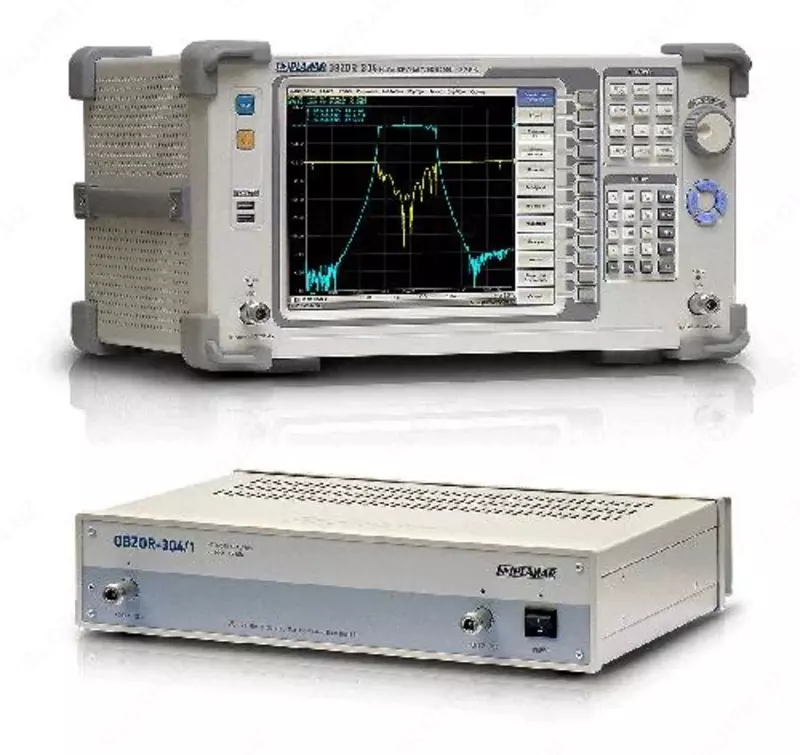

Обзор-304/1 — измеритель комплексных коэффициентов передачи и отражения

Kod: P-0895610 Ushbu mahsulot sotuvda mavjud emas

Показать телефон Позвонить Xabar yuborish Xabar yuborish

Tavsifi

Особенности измерителя Обзор-304/1:

Рабочий диапазон частот 0,3 МГц … 3,2 ГГц;

Измерение S-параметров радиотехнических устройств: комплексного коэффициента передачи и отражения;

Основной тракт 50 Ом (тип N), дополнительно возможны измерения в любых коаксиальных трактах при использовании соответствующих переходов и калибровочных мер;

Высокая точность измерений при использовании коррекции систематических погрешностей;

Опции - калибровочные меры, адаптеры-переходы, меры для поверки;

Измерение коэффициента передачи систем с переносом частоты;

Управление и получение результатов измерения на внешнем компьютере;

Программное обеспечение совместимо с ОС Win;

Малые массо-габаритные параметры.

Технические характеристики измерителя Обзор-304/1:

Параметр	Значения
Параметры генератора
Диапазон частот	0,3 МГц ... 3,2 ГГц
Разрешающая способность установки частоты	0,001 Гц
Погрешность установки частоты	±5х10-6
Уровень выходного сигнала	-45 ... +120 дБмВт
Погрешность установи уровня	±1 дБ
Время перестройки (измерения на одной частоте)	100 мкс
Параметры приемника
Полоса фильтра	1 Гц ... 30 кГц
Уровень шума	не более - 125 дБмВт при фильтре 10 Гц
Максимальный уровень входной мощности	+ 25 дБмВт
СКО развертки	не более 0,001 дБ при фильтре 3 кГц
Погрешность
Относительная погрешность измерения коэффициента отражения	±(2,5...50)% в диапазоне коэффициентов отражений 0,015...1
Абсолютная погрешность измерения фазы коэффициента отражения	±(2...22)0 в зависимости от модуля КСВН
Абсолютная погрешность измерения модуля и фазы коэффициента передачи	±(0,1...1) дБ в диапазоне -90 ...+15 дБмВт =(1...6)0
Общие данные
Интерфейс	USB, опции - LAN, КОП
Возможности ПО	4 окна индикации, декартовы и полярные координаты, диаграмма Вольперта - Смита, маркеры
Габаритные размеры	275 х 415 х 97 мм
