ОЛ-1/10 — трансформатор разделительный

Назначение трансформатора ОЛ-1/10:

Трансформатор ОЛ-1/10 У3 предназначен для комплектования измерителей тангенса угла диэлектрических потерь.

Трансформатор ОЛ-1/10 изготавливается в климатическом исполнении У категории размещения 3 по ГОСТ 15150-69 и предназначен для эксплуатации в условиях внутренней установки.

Окружающая среда невзрывоопасная, не содержащая агрессивных паров в концентрациях, разрушающих металлы и изоляцию (атмосфера типа II по ГОСТ 15150-69).

Рабочее положение в пространстве - любое.

Устройство трансформатора ОЛ-1/10:

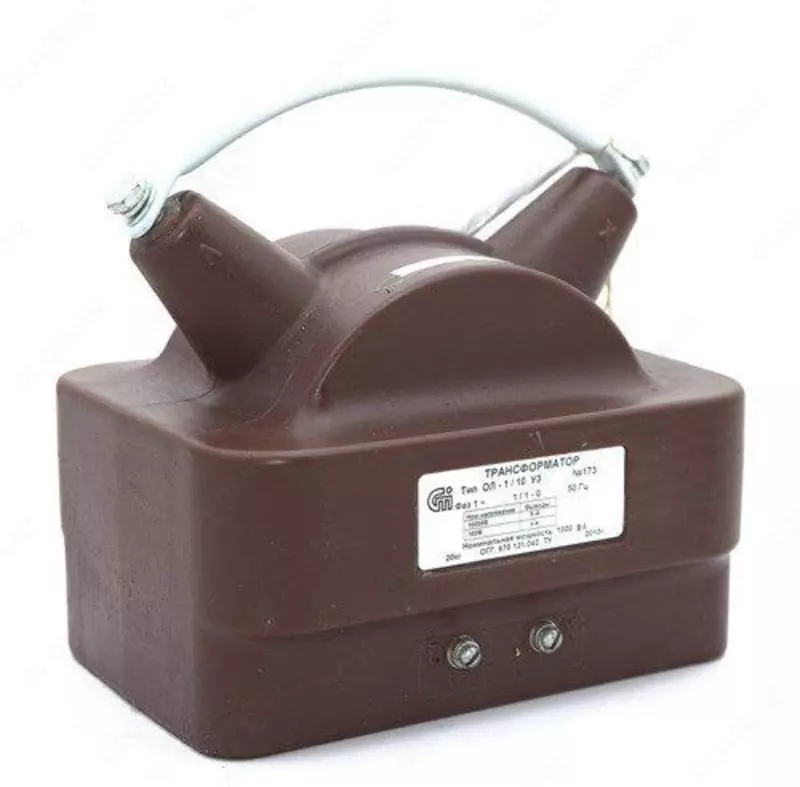

Трансформатор ОЛ-1/10 изготавливается однофазным двухобмоточным и представляет собой монолитный блок, в котором залиты обмотки и магнитопровод.

Магнитопровод броневой Ш-образный, разрезной, намотан из холоднокатаной технической стали.

Обмотки расположены на магнитопроводе концентрически.

Выводы высоковольтной обмотки присоединяются к контактам с резьбой М10. Выводы низковольтовой обмотки присоединяются к контактам с резьбой М6. На опорной поверхности трансформатора расположены четыре втулки с резьбой М10 для его крепления.

На высоковольтные выводы трансформатора крепится съемная ручка для его переноса.

Маркировка трансформатора ОЛ-1/10:

Выводы высоковольтной обмотки имеют маркировку "А", "Х".
Выводы низковольтной обмотки - "а", "х".
Маркировка выводов расположена на литом блоке трансформатора и выполнена непосредственно при заливке трансформатора.
На табличке технических данных указаны основные технические данные трансформатора.

Технические данные трансформатора ОЛ-1/10:
