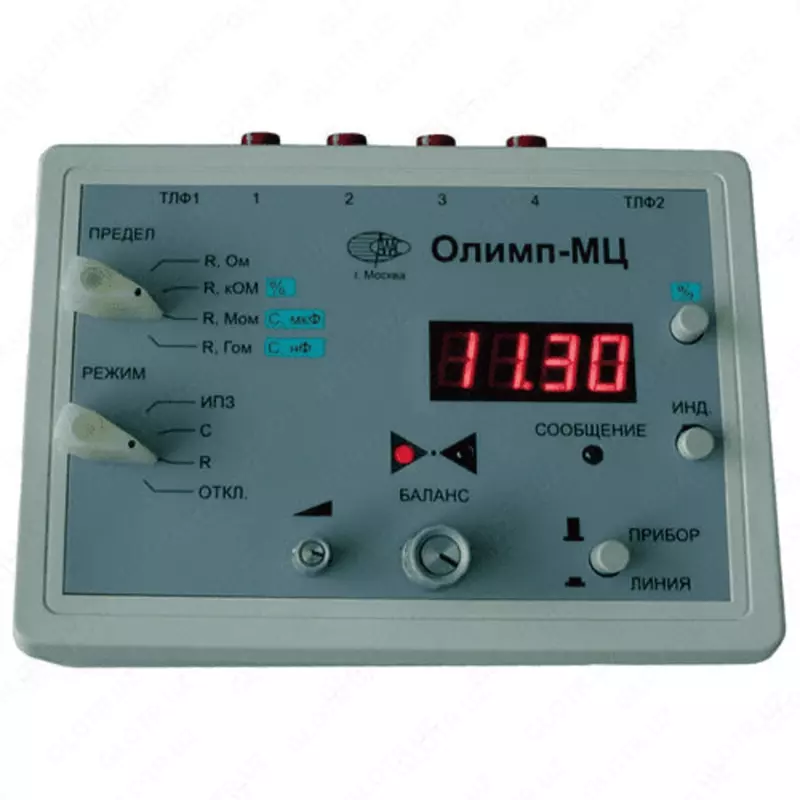

ОЛИМП-МЦ — кабельный прибор мостовой

Kod: P-0891716 Ushbu mahsulot sotuvda mavjud emas

Показать телефон Позвонить Xabar yuborish Xabar yuborish

Tavsifi

Разработан взамен электронного индикатора "Олимп-М" с целью улучшения технических и эксплуатационных характеристик. От прибора "Олимп-М" отличается более высокой точностью измерений, расширенным диапазоном измерений и конструктивным исполнением.

Назначение прибора ОЛИМП-МЦ:

"Олимп-МЦ" предназначен для измерения параметров кабельных линий и отыскания мест повреждения кабелей в стационарных и полевых условиях.

Прибор предназначен для проведения следующих работ:

Измерение сопротивления шлейфа
Измерение сопротивления изоляции
Измерение электрической ёмкости
Измерение расстояния до места понижения изоляции
Измерение расстояния до места обрыва жил
Определение состояния пар кабеля по переходному затуханию
Слуховой контроль наличия помех на линии.

Область применения прибора ОЛИМП-МЦ:

Эксплуатация и строительство линейно-кабельных сооружений связи и силовых кабелей.

Технические характеристики прибора ОЛИМП-МЦ:

Параметр	Значения	Погрешность, ± %
Сопротивление шлейфа	1 - 10 Ом 10 - 1000 Ом 0,01 - 10 кОм	10+ 6,0(10/Rш-1) 1,5 + 0,1(1000/Rш-1) 1,5 + 6,0 (10,0/Rш-1)
Сопротивление изоляции	0,01 - 10 МОм 0,01 - 5 ГОм 1,01-5 ГОм	1,5 + 0,3(10,0/Rш-1) 5,0+0,6(1/Rш-1) ±15%
Электроемкость	0,1 - 100 нФ 0,01 - 10 мкФ	2,5 + 0,5 (100/С-1) 2,0 + 0,5(10/С-1)
Расстояние до места понижения изоляции	1-100%	2,0
Расстояние до места обрыва	1-100%	2,0
Пороговое значение величины переходного затухания	69,5 дВ±3 дБ
Частота измерительного генератора	при измерении ёмкости 25 Гц при оценке переходного затухания 1000 Гц	±5 Гц ±200 Гц
Индикация	Цифровой светодиодный индикатор
Эл. питание	12 В. Встроенная аккумуляторная батарея
Потребляемый ток	В режиме измерения 50 мА. В режиме индикации 120 мА
Упаковка	Сумка для переноски
Масса	не более 1,6 кг
Габаритные размеры	190 x 135 x 75 мм
Диапазон рабочих температур	от -20 °C до +40 °C

Преимущества и особенности эксплуатации (в вопросах и ответах):

В чем основные преимущества прибора "Олимп-МЦ" по сравнению с прибором "Олимп-М"?
- введение дополнительного диапазона измерения сопротивления шлейфа 10-1000 Ом для увеличения точности измерения малых сопротивлений
- изменение схемы индикации балансировки моста для упрощения работы с прибором
- увеличение размеров цифрового индикатора
- применение аккумуляторной батареи вместо гальванических батарей, что в результате уменьшает стоимость эксплуатации прибора
- введение слухового контроля наличия помех в линии
- не требует калибровки в процессе эксплуатации.
В чем основные конструктивные различия приборов?
- прибор "Олимп-МЦ" размещен в современном пластмассовом корпусе
- органы управления размещены на алюминиевой панели
- прибор выполнен в пылебрызгозащищённом исполнении
- в комплект поставки включено зарядное устройство.
