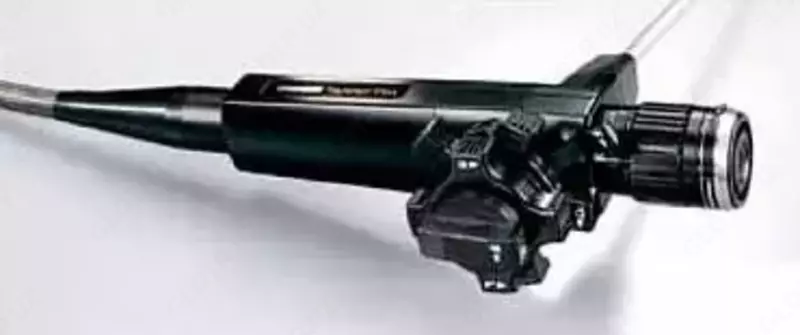

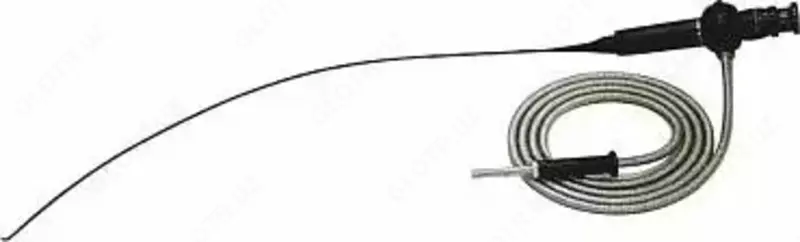

Olympus fiberscopes - moslashuvchan endoskopik tizimlar

Olympus fiberskoplarining xususiyatlari
IF6C5X1 IF8C5 IF11C5
Teshik diametri ø 6,0 mm ø 8,4 mm ø 11,3 mm
Ishchi qism uzunligi 800 mm IF6C5X1-8
1000 mm IF8C5-10 IF11C5-10
1300 mm IF6C5X1-13
1500 mm IF8C5-15
2000 mm IF6C5X1-20 IF8C5-20 IF11C5-20
3000 mm IF6C5X1-30 IF8C5-30 IF11C5-30
Distal uzunlik 13,7 mm 21,9 mm 25,5 mm
Ko'rish burchagi, ° O'zgaruvchan qo'shimcha almashtiriladigan adapterlar tufayli o'zgaruvchan
Ko'rish yo'nalishi To'g'ridan-to'g'ri yoki yon tomonda (qo'shimcha adapterlar bilan ta'minlangan)
Maydon chuqurligi (qattiq fokus) O'zgaruvchan adapterlar tufayli maydon chuqurligining o'zgaruvchan diapazoni
Orqa yorug'lik O'rnatilgan optik tolali
Bükme yo'nalishlari, burilish burchagi Yuqoridan pastga 120 °, o'ngdan chapga 120 °
Orqa yorug'lik simi uzunligi 2000 mm

Kichik diametrli fiberskoplarning texnik xususiyatlari

IF6PD4 IF2D5 IF4D5 IF4S5
Teshik diametri ø 0,64 mm ø 2,4 mm ø 4,1 mm ø 4,1 mm
Ishchi qism uzunligi 490 mm IF6PD4-6
600 mm IF2D5-6
700 mm IF4D5-7 IF4S5-7
990 mm IF6PD4-11
1,170 mm IF2D5-12
1500 mm IF4D5-15 IF4S5-15
Distal uzunlik - 6,0 mm 8,5 mm 11,3 mm
Ko'rish burchagi 58 ° 75 ° 65 ° 60 °
Ko‘rish yo‘nalishi Oldinga ko‘rinish Yon ko‘rinish
Maydon chuqurligi (sobit fokus) 1 dan 50 mm gacha 2 dan 50 mm gacha 5 dan 60 mm gacha 4 dan 40 mm gacha
Orqa yorug'lik optik tizimi
Bükme yo'nalishlari, burilish burchagi - Yuqoridan pastga 120 °
Orqa yorug'lik simi uzunligi 2000 mm 2200 mm 2000 mm
