OPTO chipi RS 817 (1140140-modda)

PC817 mikrosxemasi g’alvanik ajratilgan optron bo‘lib, kirish va chiqish zanjirlari orasida to‘g‘ridan-to‘g‘ri elektr aloqasiz signal uzatish uchun mo‘ljallangan. Optron avtomatlashtirish tizimlari, boshqaruv elektron sxemalari va maishiy texnikada keng qo‘llaniladi, u erda zanjirlar orasida ishonchli izolyatsiya talab etiladi.

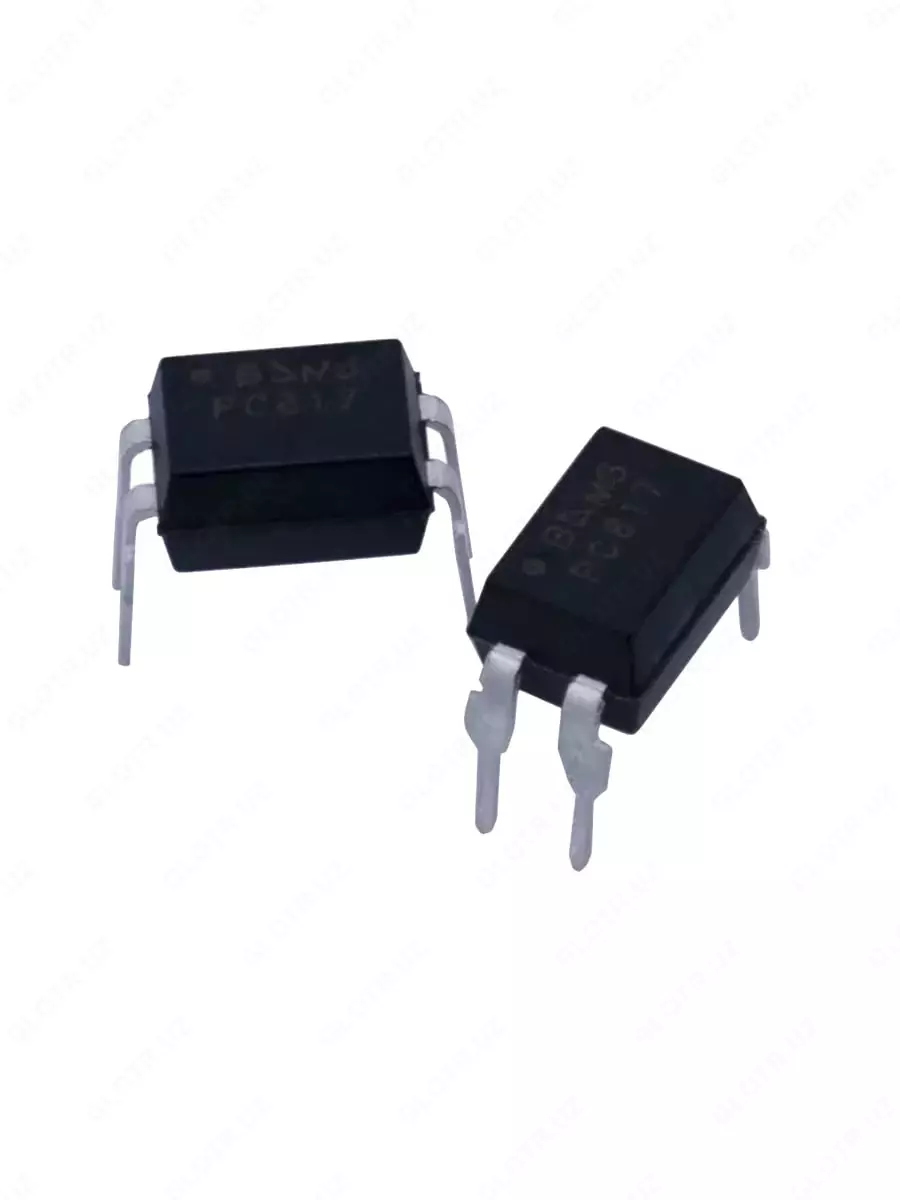

PC817 DIP-4 to‘rtta pinli korpusda ishlab chiqariladi va yuzaga o‘rnatish yoki teshikli montaj uchun mos keladi. Ichki LED anodi pinidagi bosilgan nuqta bilan belgilanadi, keyingi pin — katod, uchinchi va to‘rtinchi pinlar mos ravishda fototransistor emitteri va kollektoridir. Bunday pinlash ulashni qulay qiladi va mikrosxemaning ishonchliligini oshiradi.

Optron keng ish parametrlari bilan ishlaydi. Maksimal dissipatsiya quvvati 200 mVt, izolyatsiya kuchlanishi 5000 V, ish harorati -30…+100 °C, saqlash harorati -30…+125 °C. Kirishda ruxsat etilgan to‘g‘ri tok 50 mA, piko tok 1 A (qisqa impulslar bilan), teskari kuchlanish 6 V. Chiqishda kollektor-emitter kuchlanishi 35 V, teskari 6 V, kollektor toki 50 mA, kollektor dissipatsiyasi 150 mVt. Sharp kompaniyasining PC817X seriyasida chiqish kuchlanishi 80 V ga yetgan, dissipatsiya quvvati 200 mVt gacha.

Afzalliklari

Kirish va chiqish orasida g’alvanik izolyatsiya
Keng ish harorati diapazonida ishonchli ishlash
Yuza va teshikli montajni qo‘llab-quvvatlash
Uzoq umr va barqaror signal
Turli elektron sxemalar bilan moslik

Texnik xususiyatlari

5 tez-tez so‘raladigan savollar

1. PC817 nima?
   Zanjirlar orasida to‘g‘ridan-to‘g‘ri aloqasiz signal uzatuvchi optron

2. Mikrosxemada nechta pin bor?
   To‘rtta pinli DIP-4 korpus

3. LED anodi qanday aniqlanadi?
   Bosilgan nuqta bilan belgilangan pin anodni ko‘rsatadi

4. Ish harorati diapazoni qancha?
   -30…+100 °C

5. Kirish va chiqish parametrlarining maksimal qiymatlari qanday?
   Kirish: IF 50 mA, IFM 1 A, VR 6 V; Chiqish: VCEO 35 V, IC 50 mA, PC 150 mVt
