Осциллографы цифровые АКИП-4137

Назначение

Осциллографы цифровые АКИП-4137 (далее - осциллографы) предназначены для исследования формы и измерений амплитудных и временных параметров электрических сигналов.

Описание

Принцип действия осциллографов в стробоскопическом режиме основан на считывании дискретных значений исследуемого сигнала с использованием коротких стробирующих импульсов, временное положение которых изменяется с использованием развертывающего пилообразного напряжения и индикацией выборки сигнала с результатами измерений на экране внешнего персонального компьютера (ПК). Принцип действия в режиме реального времени основан на высокоскоростном аналого-цифровом преобразовании входного сигнала, цифровой обработке его с помощью микропроцессора и записи в память. В результате обработки сигнала выделяется его часть, отображаемая на экране внешнего персонального компьютера (ПК).

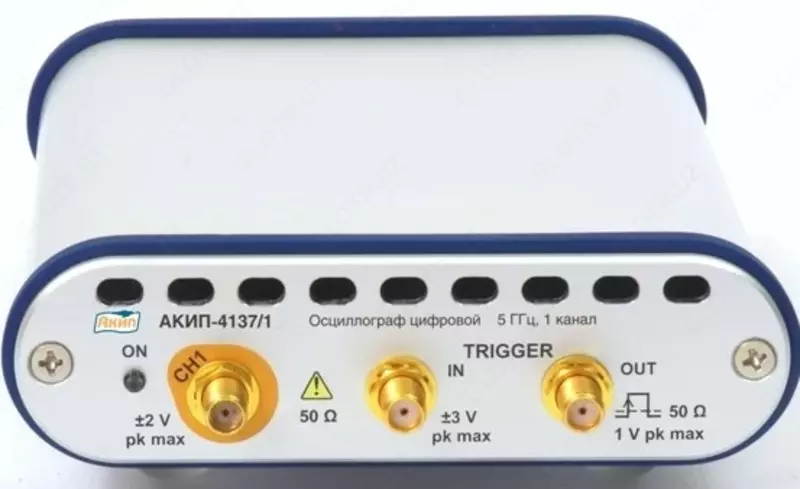

Осциллографы представляют собой комбинированные приборы - стробоскопический осциллограф с полосой пропускания до 16 ГГц и осциллограф реального времени с полосой пропускания до 500 МГц. На передней панели осциллографов располагаются: измерительные разъемы, разъемы внешней синхронизации, типа SMA, розетка. На задней панели осциллографов располагаются: разъем для подключения сетевого адаптера питания, USB интерфейс управления.

Осциллографы выпускаются в двух модификациях, которые отличаются полосой пропускания АКИП-4137/1 - 5 ГГц и АКИП-4137/2 - 16 ГГц. Обе модификации предусматривают ограничение полосы пропускания входного сигнала до 500 МГц.

Заводской номер осциллографов состоит из цифрового обозначения и наносится на нижнюю часть корпуса при помощи наклейки.

Знак поверки в виде оттиска клейма или наклейки с изображением знака поверки может наноситься на свободном от надписей пространстве на верхней панели прибора.
