Осциллографы цифровые P9240A

Назначение

Осциллографы цифровые P9240A (далее - осциллографы) предназначены для исследования формы и измерения амплитудных и временных параметров электрических сигналов.

Описание

Принцип действия осциллографов основан на высокоскоростном аналого-цифровом преобразовании входного сигнала, цифровой обработке его с помощью микропроцессора и записи в память. В результате обработки сигнала выделяется его часть, отображаемая на внешнем экране (не входит в комплект поставки). Осциллографы обеспечивают управление всеми режимами работы и параметрами дистанционно от внешнего компьютера, автоматическое тестирование и самодиагностику. Для связи с внешними устройствами имеются интерфейсы USB.

Осциллографы выпускаются в модификациях P9241A, P9242A и Р9243А.

Осциллографы обеспечивают визуальное наблюдение на внешнем экране, запоминание в цифровой форме и автоматическое или курсорное измерение амплитудных и временных параметров электрических сигналов. Каждый канал осциллографов осуществляет независимую цифровую обработку и запоминание сигналов. Также осциллографы позволяют проводить математическую обработку сигналов, статистическую обработку результатов измерений, логические операции, ФНЧ, ФВЧ, тестирование по маске, быстрое преобразование Фурье с выводом результатов измерений на внешний экран. Осциллографы оснащены системой быстрой справки.

Осциллографы модификациях P9241A, P9242A и Р9243А различаются значением полосы пропускания, значением времени нарастания переходной характеристики и метрологическими характеристиками каналов горизонтального и вертикального отклонения.

Основные функциональные узлы осциллографов: аттенюатор, блок нормализации сигналов, АЦП, ЦАП, микропроцессор, устройство управления, запоминающее устройство, усилитель, схема синхронизации, генератор развертки, генератор сигналов произвольной/специальной формы, блок питания.

Конструктивно осциллографы представляют собой настольный моноблочный прибор в корпусе из пластика.

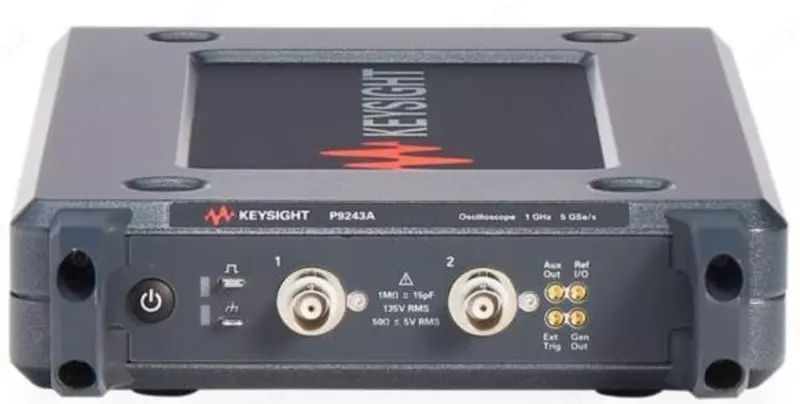

На передней панели осциллографа расположены входы аналоговых каналов, кнопка включения/выключения, вход внешнего триггера, выход компенсатора пробника, клемма заземления шасси, выход встроенного генератора сигналов произвольной/специальной формы, выход дополнительного сигнала, разъем ввода/вывода опорного сигнала.

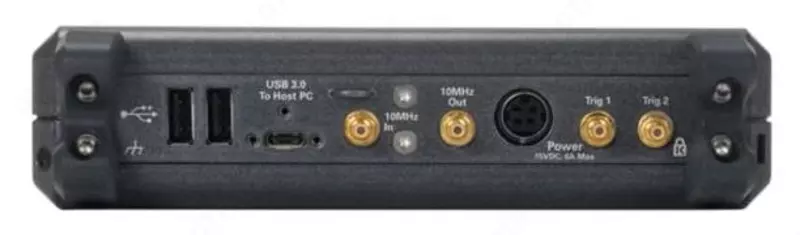

На задней панели расположен разъем USB 3.0 (для подключения к персональному компьютеру), разъем питания, гнездо для замка Кенсингтон, клемма заземления шасси, а также разъемы USB 2.0 (HOST), ввод внешнего опорного сигнала 10 МГц.

Для предотвращения несанкционированного доступа осциллографы имеют закрепительные клейма, закрывающие головки винтов, соединяющих части корпуса.
