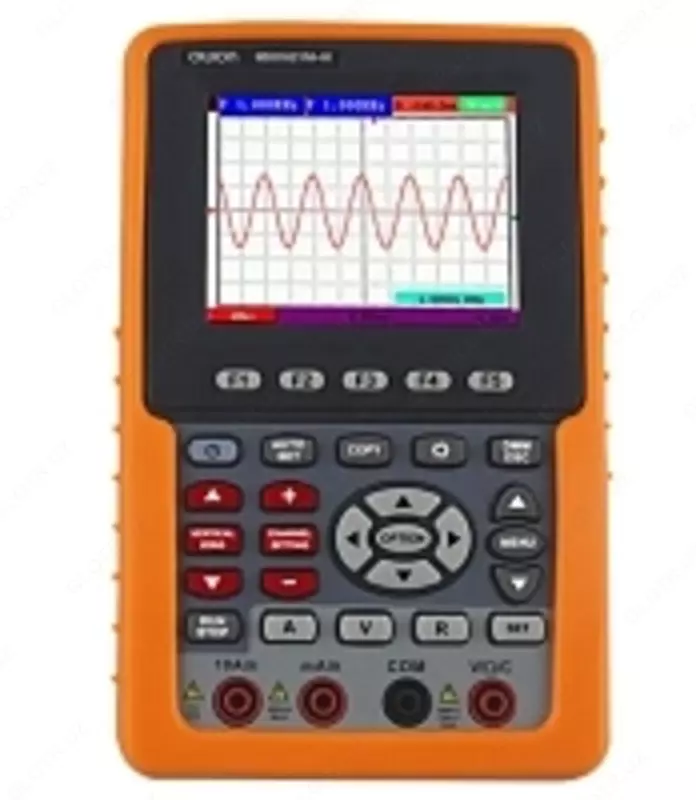

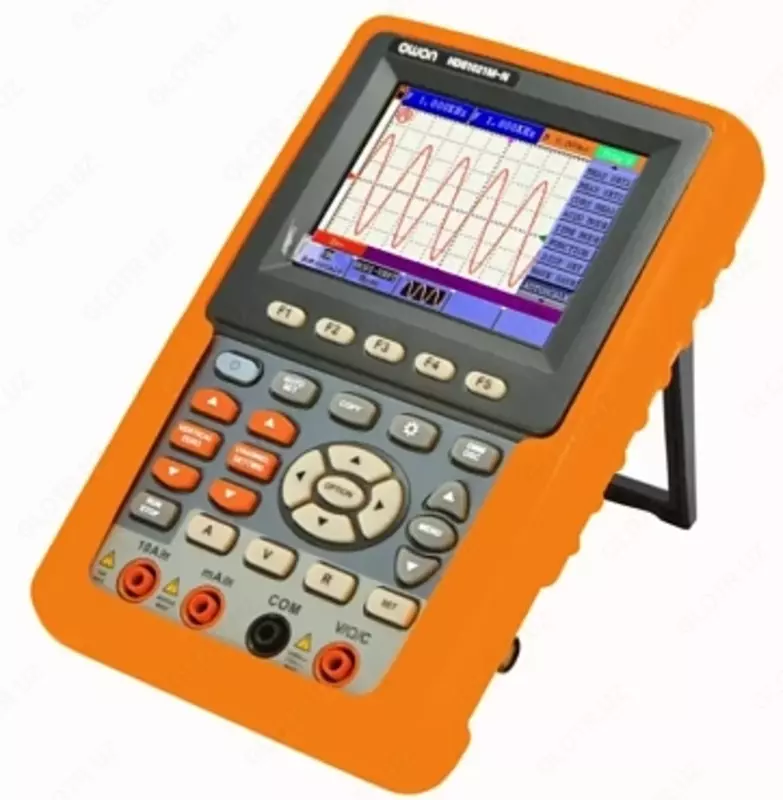

OWON HDS1021M-N - Osiloskop-Multimetr

OWON HDS1021M-N Texnik xususiyatlari
Osiloskop rejimida 1 kanal;

tarmoqli kengligi 20 MGts;

maksimal namuna olish tezligi 100 MS/sek;

ko'tarilish vaqti 17,5 ns;

vertikal sezuvchanlik 5 mV/div … 5 V/div;

vertikal o'lchamlari 8 bit;

xato ± 5%;

kirish empedansi 1 MOhm ± 2%;

maksimal kirish kuchlanishi 400 Vpeak;

kirishlar: AC, DC, GND;

supurish omili 5 ns/div … 100 s/div;

xotira 6K;

sinxronizatsiya rejimlari: old, video;

sozlanishi trigger darajasining histerizisi: 0,2…1 div;

tepalik detektori;

o'rtacha funktsiya (4…128);

6-raqamli chastota o'lchagich, diapazon 2 Hz ... 20 MGts.

Multimetr rejimida

O'lchangan qiymat diapazonlari xatosi
Doimiy kuchlanish 100 µV … 400 V
400 V…1000 V ±(1% + 1 d.m.r.)
standartlashtirilmagan
O'zgaruvchan kuchlanish (40 Hz…400 Hz) 1 mV … 400 V
400 V…750 V ±(1% + 3 d.m.r.)
standartlashtirilmagan
To'g'ridan-to'g'ri oqim 10 mkA … 20A ±(1% + 3 d.m.r.)
10 mkA gacha bo'lgan diapazonda
O'zgaruvchan tok 10 mA … 20 A ±(1,5% + 3 d.m.r.)
10 mA gacha bo'lgan diapazonda
Qarshilik 0,1 Ohm … 40 MOhm ±(1% + 1 dgt)
Imkoniyatlar 10 pF … 100 mF ±(3% + 3 d.m.r.)
