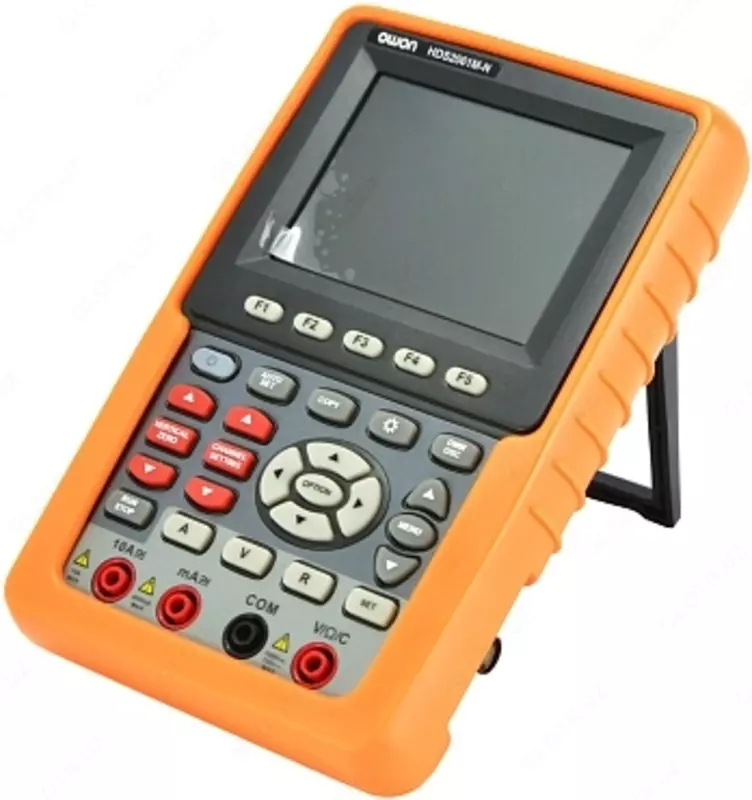

OWON HDS2061M-N - Osiloskop-Multimetr

OWON HDS2061M-N Texnik xususiyatlari

Parametr qiymati
OSKILLOSKOP
Tarmoqli kengligi 60 MGts
Ko'tarilish vaqti ≤ 5,8 ns
Kanallar soni 1 kanal + DMM
Vertikal sezuvchanlik 5 mV/div dan 5 V/div gacha.
O'lchov xatosi 3%
Vertikal o'lchamlari 8 bit
Tozalash tezligi 5 ns/div dan. 100 s/div gacha.
Kirish parametrlari
Kirish empedansi 1 Mohm, 10 pF
Kirish rejimlari AC, DC, GND
Maksimal kirish kuchlanishi ± 400 V tepalik, CATI, CATI
Bo'linish omili (standart problar) x1; x10
Prob koeffitsienti x1 bo'yicha tuzatish; x10; x100; x1000
Sinxronizatsiya tizimi
Sinxronizatsiya rejimlari: avtomatik, oddiy, bitta suratga olish
Darajali sinxronizatsiya shartlari, video, muqobil
Raqamli ishlov berish tizimi
Haqiqiy vaqtda namuna olish turi
Namuna olish tezligi 500 MB/s
Xotira hajmi 6K
Namuna olish rejimi to'g'ridan-to'g'ri namuna olish, eng yuqori ro'yxatga olish, o'rtacha
Sin(x)/x signalini tiklash algoritmi
O'lchovlar va matematik ishlov berish tizimi
Vpp, Vavg, Vrms, Freq, Period, Vmax, Vmin, Vtop, Vbase, Overshoot, Preshoot, Rise Time, Qull time, A→B↑ kechikish, kechikish A→B↓, +Width, -Width, + avtomatik o'lchovlari Vazifa, - vazifa
Matematik funktsiyalar qo'shish, ayirish, ko'paytirish, bo'lish, FFT
MULTIMETER
O'lchov chegarasining aniqligi aniqligi
To'g'ridan-to'g'ri kuchlanish (VDC)
Kirish empedansi: 10 MOhm.
Maksimal kirish kuchlanishi: 1000V (DC yoki AC cho'qqisiga).
400,0 mV 100 mV ±(1%+2)
4000 V 1 mV
40,00 V 10 mV
400,0 V 100 mV
1000,0 V 1 V
O'zgaruvchan kuchlanish (VAC)
Kirish empedansi: 10 MOhm.
Maksimal kirish kuchlanishi: 750 V (AC, rms).
Chastota diapazoni: 40–400 Hz.
Ko'rsatilgan qiymat: sinus to'lqinining samarali qiymati.
4,000V 1mV ±(1%+3)
40,00 V 10 mV
400,0 V 100 mV
750,0 V 1 V ±(1,5%+3)
To'g'ridan-to'g'ri oqim (DC)
40,00 mA 10 mA ±(1,5%+1)
400,0 mA 100 mA ±(1,5%+1)
10A 10mA ±(3%+3)
O'zgaruvchan tok (AC)
40,00 mA 10 mA ±(1,5%+1)
400,0 mA 100 mA ±(2%+1)
10A 10mA ±(5%+3)
Qarshilik
400,0 Ohm 0,1 Ohm ±(1%+3)
4000 kOm 1 Ohm ±(1%+1)
40,00 kOm 10 Ohm
400,0 kOm 100 Ohm
4000 Mohm 1 kOm
40,00 Mohm 10 kOm ±(1,5%+3)
Imkoniyat
51,20 nF 10 pF ±(3%+3)
512,0 nF 100 pF
5,120 µF 1 nF
51,20 µF 10 nF
100 µF 100 nF
Parametr qiymati
Diyotlarni tekshirish
0-1,5 V kuchlanish diapazoni
Elektr zanjirlarining uzluksizligini tekshirish
Agar sinovdan o'tkazilayotgan kontaktlarning zanglashiga olib keladigan qarshiligi 50 Ohm dan kam bo'lsa, signal eshitiladi.
UMUMIY XUSUSIYATLAR
Quvvat manbai 100-240 V / Li-ion 7,4 V (batareya muddati 6 soat)
Displey 3,7 dyuymli TFT texnologiyasi, LCD orqa nuri
Displey o'lchamlari 640 x 480
O'lchamlari 18 sm x 11,5 sm x 4 sm
Og'irligi 645 g
