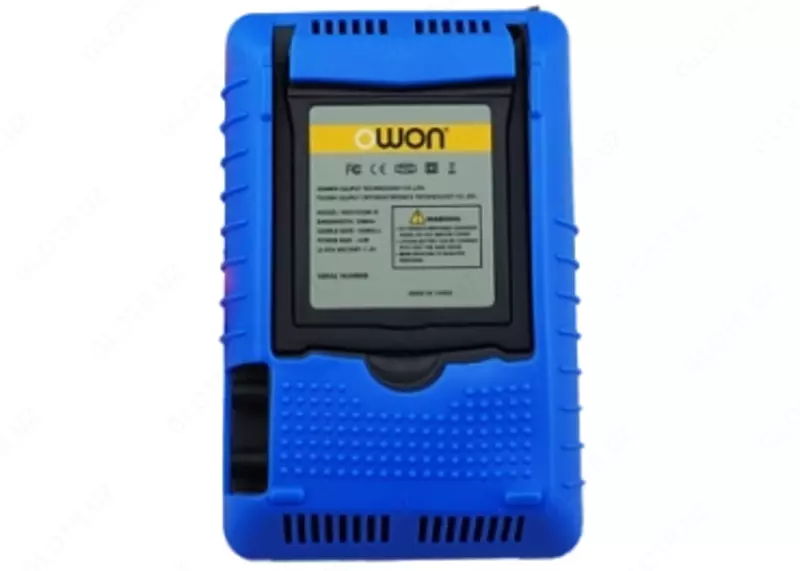

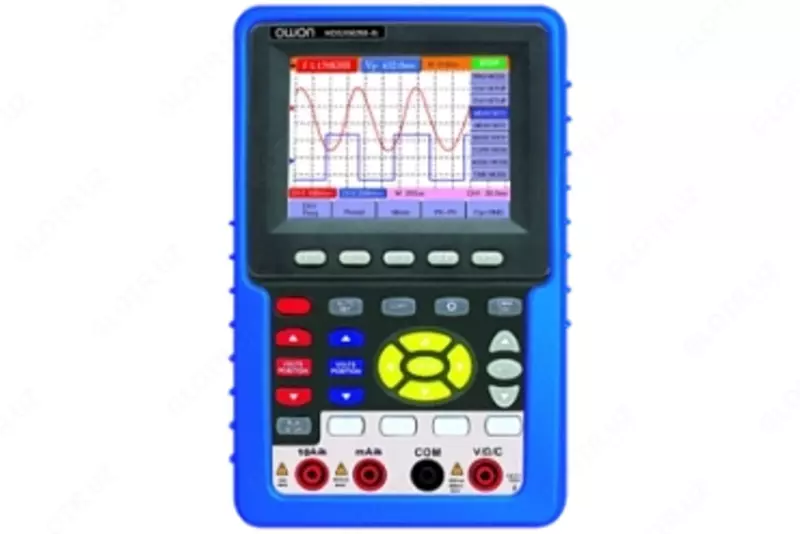

OWON HDS2062M-N, portativ 2 kanalli, osiloskop-multimetr

OWON HDS2062M-N texnik xususiyatlari

Parametr qiymati
OSKILLOSKOP
Namuna olish
Namuna olish rejimi Oddiy namuna olish
Tepalikni aniqlash
O'rtacha ma'lumotlar
Namuna olish chastotasi 500 MGts
Osiloskop kirishlari
Kirish muftasi DC muftasi, AC muftasi, yerga ulash
Kirish empedansi 1 Mohm ±2% parallel ravishda 10 pF ±5 pF sig'im
Zond susaytirish koeffitsienti 1X, 10X, 100X, 1000X
Maksimal ruxsat etilgan kirish kuchlanishi 400V (tepalik qiymati)
Kanalni kechiktirish vaqti (odatiy) 150 ps
Gorizontal skanerlash
Namuna olish chastotasi diapazoni 0,25 Hz - 500 MGts
Oscillogram interpolyatsiya usuli (sin x)/x
Har bir kanalda yozib olish uzunligi 6K ball
Namuna olish chastotasi va kechikish vaqtining aniqligi ±10-4 (har qanday vaqt oralig'i 1 ms ga teng yoki undan katta)
Vaqt oralig'ini o'lchash aniqligi (∆T) (To'liq tarmoqli kengligi) Yagona: ± (1 namuna olish oralig'i +10-4 x o'qish +0,6 ns)
O'rtacha 16 dan yuqori: (1 namuna olish oralig'i +10-4 x o'qish +0,4 ns)
Gorizontal skanerlash
Analog-raqamli konvertor Har ikkala kanalda 8 bitli ruxsatda sinxron namuna olish
Ofset diapazoni ±1 V (5 mV/div – 100 mV/div),
±40 V (200 mV/div – 5 V/div)
Analog tarmoqli kengligi 60 MGts
Bitta signalni yozishda tarmoqli kengligi To'liq tarmoqli kengligi
Past chastota chegarasi (AC ulanishi uchun -3 dB darajasi) ≥ 5 Hz (BNC ulagichi uchun)
Ko'tarilish vaqti (BNC ulagichidan foydalanganda odatiy) ≤ 5,8 ns
DC daromad xatosi ±3%
Doimiy signalni o'lchashda xatolik (namuna olish rejimida "ma'lumotlarni o'rtacha hisoblash") 16 oscillogramdan ortiq o'rtacha olingandan so'ng oscillogramdagi har qanday ikkita nuqta orasidagi kuchlanish farqi (∆V): ± (3% + 0,05 bo'linish)
Ishga tushirish
Trigger darajasi diapazoni ekran markazidan ±6 bo'linish
Ko'tarilish vaqti va tushish vaqti 20 ns ± 0,3 bo'linmaga teng yoki undan katta bo'lgan signal uchun tetik darajasidagi xato (odatiy)
Trigger vaqti 655 ta boʻlinmani oldindan tetikga va 4 ta boʻlinmani kechiktirilgan tetikga siljitadi
Trigger kechikish vaqti diapazoni 10 ns – 10 s
50% darajasiga o'rnatish (odatiy) Kirish signali chastotasi 50 Gts ga teng yoki undan yuqori bo'lgan ish
Video sinxronlash ishga tushirish rejimi NTSC, PAL va SECAM tizimlarini istalgan kadr yoki chiziq chastotasi bilan qo'llab-quvvatlaydi
Chastotani o'lchagich
Displey o'lchamlari 6 ta raqam
Chastota diapazoni AC ulanishi uchun: 2 Gts dan maksimal o'tish chastotasigacha
Ishlash rejimlari Agar chekka tetiklash tanlansa, chastota hisoblagichi bir kanalli rejimda ishlaydi.
Agar muqobil ishga tushirish rejimi tanlansa, chastota hisoblagichi ikki kanalli rejimda ishlaydi.
Agar video trigger tanlansa, chastota hisoblagichi ishlamaydi.
O'lchovlar
Kursor o'lchovlari Kursorlar orasidagi kuchlanish farqini (∆V) va vaqt oralig'ini (∆T) o'lchash imkonini beradi.
Avtomatik o'lchovlar Signal amplitudasini, o'rtacha qiymatini, o'rtacha kvadrat qiymatini, chastotani, davrni, maksimal va minimal kuchlanishni, yuqori va pastki darajadagi kuchlanishni, amplitudani, pulsning oldingi va old qismidagi kuchlanish amplitudasini, ko'tarilish vaqtini o'lchash imkonini beradi. va tushish vaqti, pulsning orqa tomonining davomiyligi, musbat pulsning davomiyligi, manfiy pulsning davomiyligi, musbat impuls ish sikli, salbiy impulsning ish aylanishi, A→B kechikish qiymati poit1.png, A→B kechikish qiymati poit2.png
Osiloskop probi
Pozitsiya 1X
Tarmoqli kengligi 0 dan 6 MGts gacha
Zaiflash darajasi 1:1
Kompensatsiya diapazoni 15 pF - 35 pF
Kirish empedansi 1 MGts ± 2%
Kirish empedansi 85 pF - 115 pF
Kirish kuchlanishi <200VDC + eng yuqori AC kuchlanish
10X pozitsiyasi
Tarmoqli kengligi Osiloskopning umumiy tarmoqli kengligi
Zaiflashuv darajasi 10:1
Kirish empedansi 10 MGts ± 2%
Kirish empedansi 14,5 pF - 17,5 pF
Kirish kuchlanishi <600VDC + eng yuqori AC kuchlanish
MULTIMETER
O'lchov chegarasining aniqligi aniqligi
To'g'ridan-to'g'ri kuchlanish (VDC)
