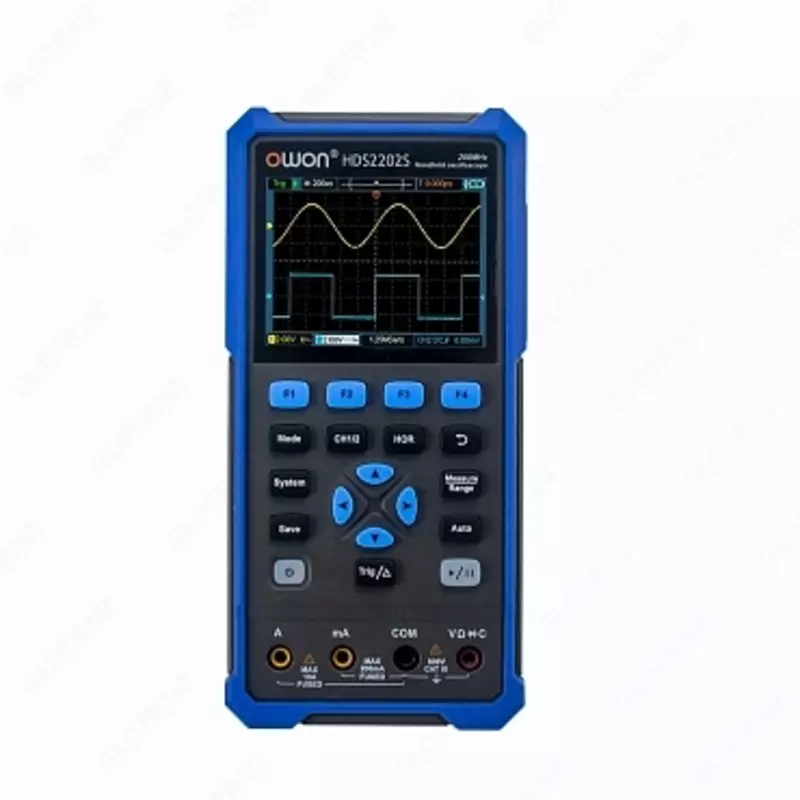

OWON HDS2202S - osiloskop-multimetr

OWON HDS2202S texnik xususiyatlari
Raqamli saqlash osiloskopi:

Analog kirish kanallari soni: 2;
Tarmoqli kengligi: 200 MGts;
Haqiqiy vaqtda namuna olish tezligi: 1GHz (bitta kanal), 500MHz (ikki kanal);
Gorizontal skanerlash tezligi: 2 ns/div … 1000 s/div;
Vertikal supurish: 10 mV/div … 10 V/div; 8 bitli ruxsat;
Suratga olish tezligi: 10 000 osc/s;
Boshlash rejimlari: avtomatik, oddiy, bitta;
Xotira: 8k hisoblash (bitta kanal), 4k (ikkita kanal);
O'z-o'zini kalibrlash funktsiyasi;
Kursor o'lchovlari: amplituda, vaqt, dV, dT;
Avtomatik o'lchovlar: davr, chastota, amplituda, o'rtacha, tepadan tepaga, minimal, maksimal;
Kirish turi: ochiq, yopiq, tuproqli, kirish empedansi: 1MOhm, 16pF;
Maksimal kirish kuchlanishi: 400V (DC+AC) tepadan tepaga, 10:1 susaytiruvchi.

Raqamli multimetr:

doimiy kuchlanish V: 0,01 mV dan 1000 gacha;
AC kuchlanish (40 Hz-1 kHz) V: 0,01 mV dan 750 gacha;
DC oqimi A: 0,01 mA dan 10 gacha;
O'zgaruvchan tok (40 Hz-1 kHz) A: 0,01 mA dan 10 gacha;
Haqiqiy RMS funktsiyasi: ha;
O'lchov chegaralarini avtomatik yoki qo'lda tanlash;
Qarshilik: 0,01 Ohm … 100 MOhm;
Imkoniyatlar: 1 pF … 2000 mF;
O'tkazuvchanlik testi: qarshilik ~ 50 Ohm dan kam bo'lganda signal;
diod sinovi;
Displey ko'rsatkichlarini ushlab turish (HOLD);
Haddan tashqari yuk ko'rsatkichi: displeyda "OL" belgisi;
Batareya pastligi ko'rsatkichi;
Multimetr o'lchamlari: 20 000 ta hisoblash;
Sigortalar: 400mA/250V, 10A/600V.

O'rnatilgan ixtiyoriy to'lqin shakli generatori:

O'rnatilgan to'lqin shakllari:
 Sinus: 0,1 Hz … 25 MGts;
 To'rtburchak: 0,1 Gts … 5 MGts;
 Ko'rish: 0,1 Gts … 1 MGts Puls: 0,1 Gts … 5 MGts;
 O'zboshimchalik bilan to'lqin shakli: 0,1 Hz … 5 MGts.

Namuna olish chastotasi: 125 MGts;

Kanallar soni: bitta;

Yozib olish chuqurligi: 8k;

Amplituda (50 Ohm): 0,01 Vpp … 2,5 Vpp;

Vertikal o'lchamlari: 14 bit;

Chiqish empedansi: 50 Ohm.

Umumiy xususiyatlar:

8,9 sm diagonali va 320 x 240 o'lchamli rangli TFT ekran;

Ishlab chiqaruvchining kafolati: 3 yil;

Menyu tillari: rus tili mavjud;

Foydalanuvchi sozlamalari, saqlash va chaqirish:
 foydalanuvchi osiloskop sozlamalarining 4 tagacha banki;
 foydalanuvchi tomonidan belgilangan 4 tagacha to'lqin shakliga murojaat qilish;
 4 tagacha fayl (signal shakllari);
 4 tagacha ekran tasvirlari.

Tizim sozlamalari sozlanishi:
 yorqinlik: 10% … 100%;
 Orqa yorug'lik vaqti: 30/60/120 soniya, doimiy;
 menyuni ko'rsatish vaqti: 5/10/20/30/60 soniya;
 avtomatik o'chirish vaqti: 10/30/60 daqiqa, avtomatik o'chirish yo'q;
 ovozli signal: yoqilgan, o'chirilgan (multimetr rejimida - doimo yoqilgan).

Aloqa interfeysi: USB Type C;

Ishlash harorati diapazoni: 0°S … +40°S;

Saqlash harorati oralig'i: -20°S … +60°S;

Sertifikat: EAC;

Quvvat manbai: lityum batareyalar 3,7V/2200mAh x 2 dona. 18650 turi;

Iste'mol: 5W dan kam, taxminan 6 soat davomida uzluksiz ishlashi mumkin;

Qurilmaning o'lchamlari: 198 x 96 x 38 mm;

Qurilmaning og'irligi: 600 g;

O'rash bilan og'irligi: 1100 g;

Paket o'lchamlari: 245 x 160 x 90 mm.
