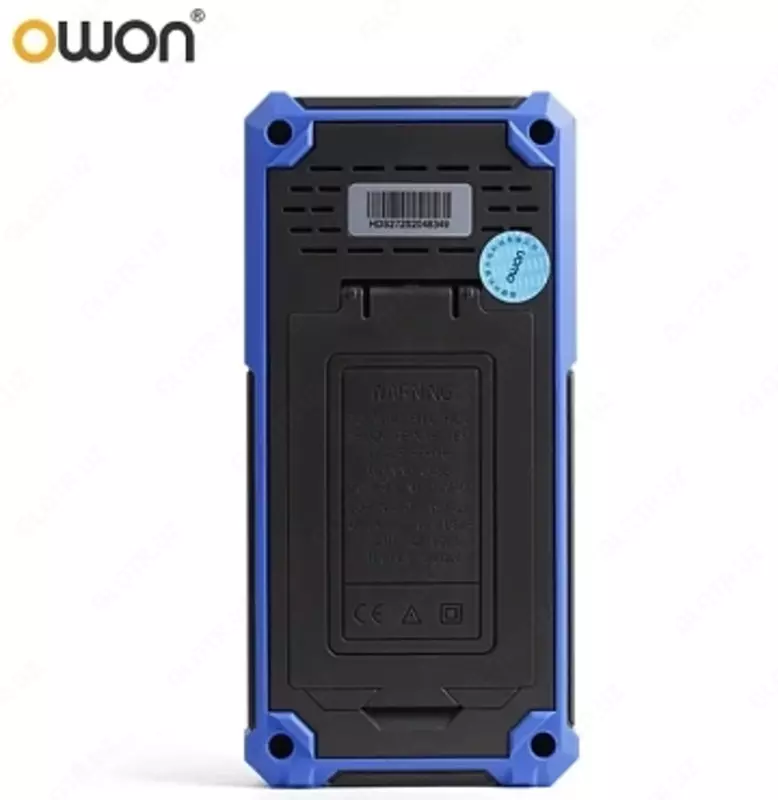

OWON HDS242S - Osiloskop-Multimetr

OWON HDS242S texnik xususiyatlari
Osiloskop rejimi
Analog kirish kanallari soni ikkita
Tarmoqli kengligi 40 MGts
Haqiqiy vaqtda namuna olish chastotasi 250 MGts (bir kanal), 125 MGts (ikki kanal);
Gorizontal skanerlash tezligi 8 ns/div … 1000 s/div
Vertikal supurish 10 mV/div … 10 V/div; 8 bitli ruxsat
Ko'tarilish vaqti ≤ 8 ns
Boshlash rejimlari: avtomatik, oddiy, bitta
Xotira namunalari 8k (bitta kanal), 4k (ikki kanal)
Yozuvchi sekundiga 10 000 ta to'lqin shakllari
O'z-o'zini kalibrlash funktsiyasi; +
Kursor o'lchovlari amplituda, vaqt, dV, dT
Avtomatik o'lchovlar davri, chastotasi, amplitudasi, o'rtacha, tepadan tepaga, minimal, maksimal;
Kirish turi ochiq, yopiq, tuproqli, kirish empedansi: 1MOhm, 16pF
Maksimal kirish kuchlanishi 400V (DC+AC) tepadan tepaga, 10:1 susaytiruvchi.
Multimetr rejimi
DC kuchlanish V 0,01 mV dan 1000 gacha
O'zgaruvchan tokning kuchlanishi (40 Hz-1 kHz) V 0,01 mV dan 750 gacha
To'g'ridan-to'g'ri oqim kuchi A 0,01 mA dan 10 gacha
O'zgaruvchan tok (40 Hz-1 kHz) A 0,01 mA dan 10 gacha
Haqiqiy RMS funksiyasi
O'lchov chegaralarini avtomatik yoki qo'lda tanlash
Qarshilik 0,01 Ohm … 100 Mohm
Imkoniyatlar 1 pF … 2000 mF
~50 Ohm dan kam qarshilikda o'tkazuvchanlik sinovi ovoz signali
Diyot sinovi +
Displeyni muzlatish (HOLD) +
Displeyda ortiqcha yuk ko'rsatkich belgisi "OL"
Kam batareya ko'rsatkichi +
Multimetr 20 000 ta hisoblash ruxsatiga ega.
Sigortalar 400mA/250V, 10A/600V
O'zboshimchalik bilan to'lqin shakli generatori rejimi
O'rnatilgan to'lqin shakllari Sinus: 0,1 Hz … 25 MGts;
To'rtburchak: 0,1 Gts … 5 MGts;
Arra: 0,1 Hz … 1 MGts;
Puls: 0,1 Hz … 5 MGts;
O'zboshimchalik bilan to'lqin shakli: 0,1 Hz … 5 MGts.
Namuna olish chastotasi 125 MGts
Kanallar soni bitta
Yozib olish chuqurligi 8k
Amplituda (50 Ohm) 0,01 Vpp … 2,5 Vpp
Vertikal o'lchamlari 14 bit
Chiqish empedansi 50 Ohm
Umumiy xususiyatlar
Diagonali 8,9 sm va o'lchamlari 320 x 240 bo'lgan rangli TFT ekran
Ishlab chiqaruvchining kafolati 3 yil
Menyu tillari rus tilini o'z ichiga oladi
Foydalanuvchi sozlamalari, foydalanuvchi osiloskop sozlamalarining 4 tagacha bankini saqlash va chaqirish;
foydalanuvchi tomonidan belgilangan 4 tagacha to'lqin shakliga murojaat qilish;
4 tagacha fayl (signal shakllari);
4 tagacha ekran tasvirlari.
Tizim sozlamalari sozlanishi yorqinlik: 10% … 100%;
Orqa yorug'lik vaqti: 30/60/120 soniya, doimiy;
menyuni ko'rsatish vaqti: 5/10/20/30/60 soniya;
avtomatik o'chirish vaqti: 10/30/60 daqiqa, avtomatik o'chirish yo'q;
ovozli signal: yoqilgan, o'chirilgan (multimetr rejimida - doimiy yoqilgan);
USB Type C aloqa interfeysi
Ishlash harorati oralig'i 0°S … +40°S
Saqlash harorati oralig'i -20°S … +60°S
EAC sertifikati
Quvvat manbai: lityum batareyalar 3,7V/2200mAh x 2 dona. 18650 turi
5 Vt dan kam iste'mol, taxminan 6 soat davomida uzluksiz ishlashi mumkin
Qurilmaning o'lchamlari: 198 x 96 x 38 mm
Qurilmaning og'irligi 600 g
O'rash bilan og'irligi 1100 g
Paket o'lchamlari: 245 x 160 x 90 mm
