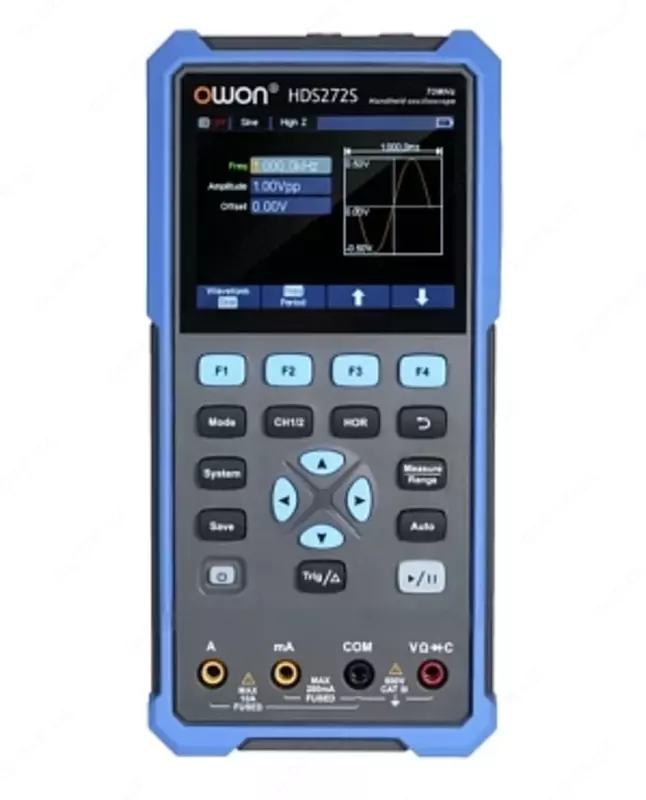

OWON HDS272S - Osiloskop-Multimetr

OWON HDS272S texnik xususiyatlari
Osiloskop rejimi
Tarmoqli kengligi 70 MGts
Kanallar soni 2
Namuna olish tezligi 250 MS/s
Yozib olish uzunligi 8K
Vertikal o'lchamlari 8 bit
Ma'lumotlarni yig'ish modeli Oddiy, eng yuqori aniqlash

3,5 dyuymli LCD displey
Signalning yangilanish tezligi 10 000 to'lqin shakli / s
DC, o'zgaruvchan tok va tuproqli kirish aloqasi

Kirish empedansi 1 MOhm±2%, parallel ravishda 16pF±10pF

Zond susaytirish omillari 1X, 10X, 100X, 1000X
Maks. Kirish kuchlanishi 400V (DC+AC, PK-PK, kirish qarshiligi 1MOhm) (zond susayishi 10:1)

Gorizontal shkala 5 ns/div – 500 s/div, qadam 1–2–5
Vertikal sezuvchanlik 10 mV/div - 10 V/div
Trigger turi chekka
Trigger rejimlari: Avtomatik, Oddiy, Yagona avtomatik o'lchash: Chastota, Davr, Amplituda, Maks, Min, O'rtacha, PC-PC

USB Type-C aloqa interfeysi
Multimetr rejimi
DC kuchlanish V 0,01 mV dan 1000 gacha
O'zgaruvchan tokning kuchlanishi (40 Hz-1 kHz) V 0,01 mV dan 750 gacha
To'g'ridan-to'g'ri oqim kuchi A 0,01 mA dan 10 gacha
O'zgaruvchan tok (40 Hz-1 kHz) A 0,01 mA dan 10 gacha
Haqiqiy RMS funktsiyasi: ha
O'lchov chegaralarini avtomatik yoki qo'lda tanlash;

Qarshilik 0,01 Ohm … 100 Mohm
Imkoniyatlar 1 pF … 2000 mF
~50 Ohm dan kam qarshilikda o'tkazuvchanlik sinovi ovoz signali

Diyot sinovi
Displeyni muzlatish (HOLD)
Displeyda ortiqcha yuk ko'rsatkich belgisi "OL"
Kam batareya indikatori
Multimetr 20 000 ta hisoblash ruxsatiga ega.
Sigortalar 400mA/250V, 10A/600V
Signal generatori rejimi
Kanallar soni bitta
Vertikal o'lchamlari 14 bit
Signal uzunligi 8K
Namuna olish tezligi 125 MS/s
Chiqish chastotasi sinus: 0,1-25 MGts
Kvadrat 0,1 Gts - 10 MGts
Rampa 0,1 Hz - 1 MGts
Puls 0,1 Hz–5 MGts
O'zboshimchalik bilan 0,1 Hz - 5 MGts
Amplituda diapazoni 20 mVpp-5 Vpp
Chiqish empedansi 50 Ohm
Umumiy xususiyatlar
Diagonali 8,9 sm va o'lchamlari 320 x 240 bo'lgan rangli TFT ekran

Ishlab chiqaruvchining kafolati 3 yil
Menyu tillari rus
Foydalanuvchi sozlamalari, foydalanuvchi osiloskop sozlamalarining 4 tagacha bankini saqlash va chaqirish;
foydalanuvchi tomonidan belgilangan 4 tagacha to'lqin shakliga murojaat qilish;
4 tagacha fayl (signal shakllari);
4 tagacha ekran tasvirlari

Tizim sozlamalari sozlanishi yorqinlik: 10% … 100%;
Orqa yorug'lik vaqti: 30/60/120 soniya, doimiy;
menyuni ko'rsatish vaqti: 5/10/20/30/60 soniya;
avtomatik o'chirish vaqti: 10/30/60 daqiqa, avtomatik o'chirish yo'q;
ovozli signal: yoqilgan, o'chirilgan (multimetr rejimida - doimiy yoqilgan)

USB Type C aloqa interfeysi
Ishlash harorati oralig'i 0°S … +40°S
Saqlash harorati oralig'i -20°S … +60°S
EAC sertifikati
Quvvat manbai: lityum batareyalar 3,7V/2200mAh x 2 dona. 18650 turi

5 Vt dan kam iste'mol, taxminan 6 soat davomida uzluksiz ishlashi mumkin

Qurilmaning o'lchamlari: 198 x 96 x 38 mm
Qurilmaning og'irligi 600 g
O'rash bilan og'irligi 1100 g
Paket o'lchamlari: 245 x 160 x 90 mm
