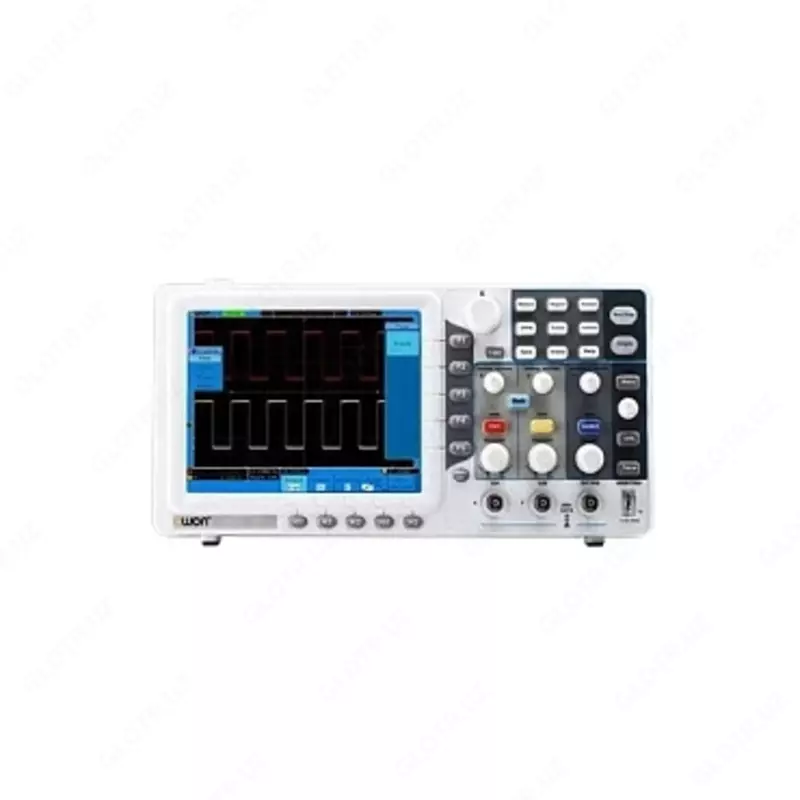

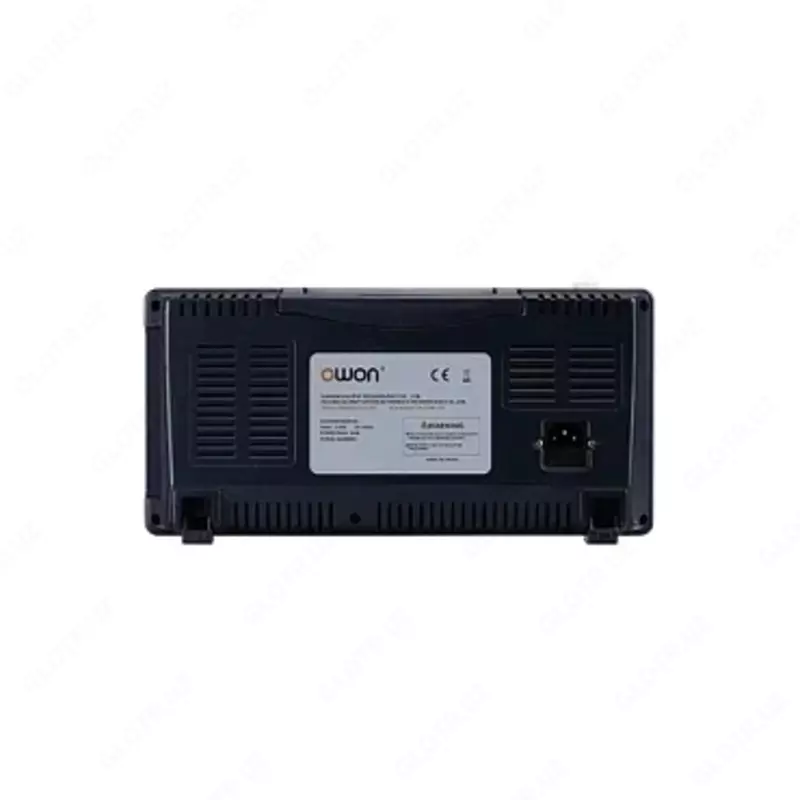

OWON SDS5032EV, raqamli 2 kanalli, osiloskop

OWON SDS5032EV Texnik xususiyatlari

Parametr qiymati
Tarmoqli kengligi 30 MGts
Kirishlar soni 2 + 1 (tashqi tetik)
Roʻyxatdan oʻtish
Rejimlar: normal, tepalik detektori, o'rtacha
Namuna olishning maksimal chastotasi (real vaqt rejimi) ikkala kanal - 250 MS/s;
bitta kanal - 500 Msamples/s
Kirishlar
Kirish aloqasi ochiq kirish (DC), yopiq kirish (AC), tuproq
10 pF±5 pF bilan parallel ravishda kirish empedansi 1 Mohm±2%
Zond susaytirish omillari 1X, 10X, 100X, 1000X
Maksimal kirish kuchlanishi 400 Vpk (DC + AC)
Kanallar o'zaro aloqasi 50Hz: 100:1
10 MGts: 40:1
Kanallararo kechikish vaqti (odatiy) 150 ps
Gorizontal tizim
Namuna olish chastota diapazoni ikkala kanal - 5 ta namuna/s~250 MS/s
bitta kanal - 5 ta namuna / s ~ 500 MS / s
Interpolatsiya turi (sin x)/x
Har ikkala kanalni yozib olish uzunligi - 10 ming ball
bitta kanal - 10 ming ball
Tozalash nisbati diapazoni (SEC/DIV) (1-2-5 seriyali bosqichlarda) 5 ns/div. ~ 100 sek/div.
Namuna olish xatosi ±100 ppm
Vaqt oralig'ini o'lchash xatosi (∆T) (0 Hz ~ 100 MGts) bitta signal: ± (namuna olish vaqti + 10-4 × o'lchov qiymati + 0,6 ns) o'rtacha >16: ± (namuna olish vaqti + 10-4 × o'lchov qiymati + 0,4 ns)
Vertikal tizim
ADC 8 bit, ikkita kanalni sinxron raqamlashtirish
Vertikal burilish koeffitsienti diapazoni 5 mV / div ~ 5 V / div.
Ofset diapazoni ±10 div.
Analog signal uchun tarmoqli kengligi 30 MGts
Yagona ro'yxatga olishda tarmoqli kengligi to'liq tarmoqli kengligi
Yopiq kirishning past chastotali chegarasi 10 Gts dan past emas (BNC kirishida, -3 dB darajasi)
Ko'tarilish vaqti (odatiy) 11 ns dan oshmaydi (BNC kiritishda)
DC daromad xatosi ±3%
DC daromad xatosi (o'rtacha rejim) o'rtacha >16:
DU uchun ±(o'lchangan qiymatdan 3% + 0,05 bo'linish).
To'lqin shaklini o'zgartirishni yoqish/o'chirish
O'lchovlar
Kursorlar orasidagi DU va DT kursorlari
Avtomatik o'lchovlar: kuchlanish cho'qqisi qiymati (Vpp), maksimal kuchlanish cho'qqisi qiymati (Vmax), minimal kuchlanish tepalik qiymati (Vmin), to'rtburchak impulsning yuqori qismiga mos keladigan kuchlanish (Vtop), to'rtburchak impulsning asosiga mos keladigan kuchlanish (Vbase). ), impuls amplitudasi (Vamp), o'rtacha kuchlanish qiymati (Vavg), o'rtacha kvadrat kuchlanish (Vrms), to'rtburchak impulsning yuqori qismida oshib ketish (Overshoot), to'rtburchak impulsning pauzasida oshib ketish (Preshoot), chastota (Freq) ), davr (Period), impulsning oldingi davomiyligi (Rise Time), davomiylik to'rtburchak impuls tushish vaqti (Fall Time), turli kanallar signallarining chekkalari orasidagi kechikish (kechikish), turli kanallar signallarining tushishi orasidagi kechikish (DelayA→ B), musbat impulsning davomiyligi (+Width), manfiy impulsning davomiyligi (– Kenglik), musbat impuls uchun ish sikli (+Duty), manfiy impuls uchun ish aylanishi (–Duty), kuchlanishning oʻrtacha kvadrat qiymati oscillogrammaning birinchi davri (CycleRMS (TR)), ikkita kursor orasidagi kuchlanishning ildiz o'rtacha kvadrat qiymati (CursorRMS (CR)), ish aylanishi (ScreenDuty (WP)), CH1 va CH2 kanallarining old qismlari orasidagi fazalar farqi (Faza (RP)).
Matematik amallar ＋, －, *, / , FFT
Oscillogram xotirasi 15 oscillogramm
XY rejimi diapazoni to'liq tarmoqli kengligi
fazalar farqi ±3 daraja
Aloqa portlari USB2.0, faylga saqlash uchun USB, LAN, VGA yoki RS-232 (ixtiyoriy)
Sinxronizatsiya
Trigger darajasi diapazoni ekran markazidan ichki ±6 bo'linma
tashqi ± 600 mV
tashqi /5 ± 3 V
Trigger darajasidagi xatolik (odatiy) ichki ± 0,3 bo'linish
tashqi ±(70 mV + belgilangan qiymatdan 6%)
tashqi /5 ± (200 mV + belgilangan qiymatdan 6%)
Rekord uzunligi va supurish faktoriga ko'ra tetik kechikishi
Trigger vaqtini blokirovka qilish diapazoni 100ns ~ 10s
Kamida 50 Gts chastotali kirish signali uchun darajani 50% (odatiy) ga o'rnatish
Old tetiklash uchun oldingi tetiklash shartlari, chekka tetiklash
sezgirlik 0,3 div.
Impuls davomiyligi trigger tetik shartlari ijobiy impuls: >, <, =
salbiy impuls: >, <, =
davomiylik diapazoni 30ns ~ 10s
NTSC, PAL va SECAM standartidagi video signal video signalida ishga tushirish
qator raqamlari diapazoni 1-525 (NTSC) va 1-625 (PAL/SECAM)
Trigger holati ijobiy impulsning ko'tarilish tezligi bo'yicha tetiklash: >, <, =
salbiy impuls: >, <, =
vaqtni sozlash diapazoni 24ns ~ 10s
CH1 kanalida oldingi, impuls davomiyligi, video signali, aylanish tezligi bo'yicha muqobil trigger
CH2 kanalida old tomondan, pulsning davomiyligi, video signali, aylanish tezligi bo'yicha tetiklash
Umumiy xususiyatlar
Displey turi 8 dyuym, rangli suyuq kristalli
Ruxsat 800 (gorizontal) × 600 (vertikal) piksel
Rang 65536 soya, TFT matritsasi
Zond kompensatsiyasi uchun chiqish Chiqish kuchlanishining o'zgarishi (odatiy) 1 MŌ dan kam bo'lmagan yukda taxminan 5 V
Chastota (odatiy) 1 kHz, kvadrat to'lqin
Quvvat manbai Quvvat manbai parametrlari ~100 – 240 Vrms, 50 Hz, CAT II
quvvat sarfi 15 Vt dan kam
2A sug'urta, T klassi (vaqt kechiktirilgan), 250V
Ishlash shartlari Tempera
