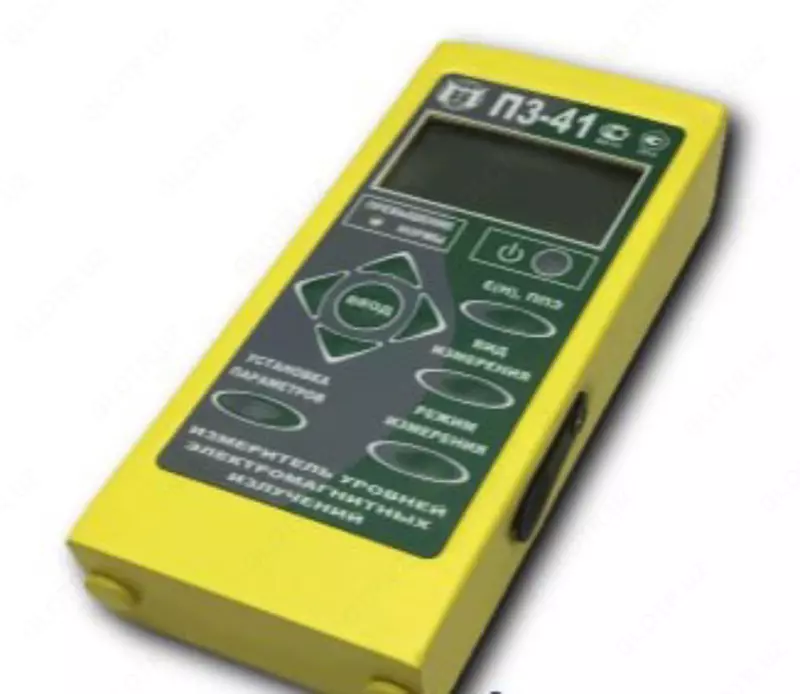

П3-41 — измеритель уровней электромагнитных излучений

Kod: P-0892665 Ushbu mahsulot sotuvda mavjud emas

Показать телефон Позвонить Xabar yuborish Xabar yuborish

Tavsifi

Назначение измерителя уровней электромагнитных излучений П3-41:
Измеритель П3-41 разработан с целью обнаружения и контроля биологически опасных уровней электромагнитных излучений напряженности, плотности потока энергии и экспозиции для обеспечения выполнения требований Общего Технического Регламента об электромагнитной совместимости и безопасности, действующего в странах Европейского Союза и РФ.
Устройство измерительное П3-41 должно использоваться вместе с антенными преобразователями.
Измеритель удовлетворяет действующим правовым и нормативным документами Госкомэпиднадзора РФ:

ГОСТ 12.1.006-84;

СанПин 2.2.4.1191-03;

СанПин 2.1.8/2.2.4.1383-03;

СанПин 2.1.8/2.2.4.1190-03;

СанПин 2.2.2/2.4.1340-03;

СанПиН 2.1.2.2645-10 МР 2.1.10.0061-12;

"Санитарно-эпидемиологические требования к условиям проживания в жилых зданиях и помещениях".

Соответствует требованиям национальных и международных стандартов:

ANSI/IEEE 95. 1;

FCC;

ICNIRP;

Buwal;

O-Norm S-1120.

Особенности измерителя уровней электромагнитных излучений П3-41:

Изотропное измерение сигналов;
Широкая полоса частот от 10 кГц до 40 ГГц (до 60 ГГц по требованию Заказчика);
Широкий динамический диапазон от 0,26 мкВт/см2 до 1 Вт/см2 и от 0,5 до 1500 В/м (до 2000 В/м по требованию Заказчика);
Высокая точность и стабильность измерений;
Автоматизация измерений при подключении к ПЭВМ через оптический кабель;
Рабочие условия применения и транспортирования по 4 группе ГОСТ 22261;
Структура поставки определяется заказчиком;
Совместим с портативным компьютером (ноутбуком), что позволяет проводить на расстояниях до 100 м; мониторинг окружающей среды.

Технические характеристики измерителя уровней электромагнитных излучений П3-41:

Тип антенны преобразователя	Диапазон частот, МГц	Пределы измерения
		Напряженность		Плотность потока энергии (ППЭ), (мкВт/см2)
		Электрическая составляющая Е, (В/м)	Магнитная составляющая Н, (А/м)
Диапазон частот и пределы измерения измерителя в зависимости от использования типа антенны-преобразователя (АП)
АП-1 (ППЭ)	300-40000	-	-	0,26-100000
АП-2 (ППЭ)	300-5600 5600-40000	-	-	10-1000000 2,5-300000
АП-3 (Е)	0,01-0,03 0,03-300	2,5-800 1-550	-	-
АП-4 (Е)	0,01-0,03 0,03-300	15-1500 10-1500	-
АП-5 (Н)	0,01-0,03 0,03-50	-	0,2-40 0,05-20	-
АП-6 (ППЭ)	0,5-2000 2000-5640			1-100000 0,26-24000
Примечание 1. АП-1 (Е, ППЭ) и АП-2 (Е, ППЭ) с рабочим диапазоном частот (0,3 - 60) ГГц изготавливаются по специальному требованию Заказчика. Примечание 2. АП-4 (Е) с пределами измерения электрического поля (10-2000) В/м изготавливаются по специальному требованию Заказчика. Примечание 3. АП-5 (Н) с пределами измерения магнитного поля (0,05-30) А/м изготавливаются по специальному требованию Заказчика.
Параметр			Значение
Пределы допускаемой основной относительной погрешности измерения ППЭ и среднеквадратичного значения напряженности электрического (магнитного) поля известной частоты			±2,4 дБ
Пределы допускаемой дополнительной погрешности измерителя, обусловленной отклонением температуры окружающего воздуха от нормальной в пределах рабочих температур на каждые 10 °C, не более		для АП-1	±0,6 дБ
		для АП-2	±0,6 дБ
		для АП-3	±1,0 дБ
		для АП-4	±1,0 дБ
		для АП-5	±1,0 дБ
		для АП-6	±1,0 дБ
Неравномерность коэффициента преобразования в рабочем диапазоне частот, не более		для АП-1	4 дБ в диапазоне частот от 0,3 до 11,5 ГГц; 9 дБ в диапазоне частот от 11,5 до 40 ГГц
		для АП-2	4 дБ в диапазоне частот от 0,3 до 5,6 ГГц; 12 дБ в диапазоне частот от 5,6 до 40 ГГц
		для АП-3	12 дБ в диапазоне частот от 10 до 30 кГц; 9 дБ в диапазоне частот от 30 до 100 кГц; 5 дБ в диапазоне частот от 0,1 до 300 МГц
		для АП-4	9 дБ в диапазоне частот от 10 до 30 кГц; 6 дБ в диапазоне частот от 0,03 до 300 МГц
		для АП-5	13 дБ в диапазоне частот от 10 до 30 кГц; 8 дБ в диапазоне частот от 0,03 до 50 МГц
		для АП-6	5 дБ в диапазоне частот от 0,5 до 2000 МГц; 9 дБ в диапазоне частот от 2000 до 5640 МГц
Общие характеристики
Питание			две аккумуляторные батареи типоразмера R6 по классификации МЭК с напряжением 1,2 В
Ток потребления измерителя при напряжении питания 2,4 В			не превышает 18 мА без подсветки индикатора и 25 мА с подсветкой при выключенной сигнализации
Максимальный потребляемый ток			не превышает 150 мА
Время непрерывной работы с аккумуляторными батареями			не менее 85 часов с подсветкой ЖКИ и не менее 120 часов без подсветки ЖКИ
Время наработки на отказ измерителя составляет			не менее 10000 ч
Габаритные размеры антенн-преобразователей: - АП-1, АП-2 - АП-3, АП-4, АП-5, АП-6			∅ 63х285 мм ∅ 83х334 мм
Габаритные размеры измерителя в футляре для переноски			480х370х130 мм
Габаритные размеры измерителя в транспортной таре			506х382х156 мм
Масса антенн-преобразователей: - АП-1, АП-2 - АП-3, АП-4, АП-6 - АП-5			0,140 кг 0,210 кг 0,300 кг
Масса устройства измерительного			0,5 кг
Масса измеритель в футляре для переноски			3,2 кг
Масса измерителя в транспортной таре			4,3 кг
Условия окружающей среды
Нормальные условия применения: - температура окружающего воздуха, °C - относительная влажность воздуха, % - атмосферное давление, кПа (мм. рт. ст.)			20±5 30 - 80 84....106 (630...795)
Рабочие условия применения: - температура окружающего воздуха - относительная влажность воздуха - атмосферное давление			от минус 10 до плюс 50°C до 90% при температуре плюс 30°C от 70 до 106,7 кПа (от 537 до 800 мм. рт. ст.)
